В порошковой металлургии горячее изостатическое прессование (HIP) и холодное изостатическое прессование (CIP) — это два различных метода консолидации металлических или керамических порошков в твердый объект. HIP использует одновременно высокое давление и высокую температуру для создания полностью плотной детали за один этап. В отличие от этого, CIP использует только высокое давление при комнатной температуре для формирования предварительной формы, которую затем необходимо нагреть в отдельном процессе, называемом спеканием, для достижения ее окончательной прочности.
Основное различие заключается в их подходе к достижению плотности и прочности. HIP — это одноэтапный, высокопроизводительный процесс, сочетающий тепло и давление для максимальной плотности, в то время как CIP — это двухэтапный, более экономичный процесс, который разделяет начальное уплотнение (только давление) и окончательное упрочнение (только тепло).
Деконструкция процесса изостатического прессования
Термин «изостатический» является ключом к пониманию обоих процессов. Это означает, что давление прикладывается к порошку равномерно со всех сторон.
Обычно это достигается путем помещения порошка, содержащегося в гибкой форме или герметичной капсуле, в сосуд, заполненный жидкостью или газом. Когда сосуд находится под давлением, среда давления оказывает равное усилие на все поверхности детали, что приводит к очень равномерной плотности.
Как работает холодное изостатическое прессование (CIP)
В CIP гибкая форма заполняется порошком, герметизируется и погружается в камеру высокого давления, заполненную жидкостью, при комнатной температуре.
Камера находится под чрезвычайно высоким давлением, уплотняя порошок в твердую форму, известную как «сырая заготовка».
Эта сырая заготовка обладает хорошей обрабатываемостью и равномерной плотностью, но имеет очень низкую механическую прочность, поскольку частицы порошка только механически сцеплены, а не металлургически связаны. Для сплавления частиц и развития их окончательных свойств требуется последующая термическая обработка — спекание.
Как работает горячее изостатическое прессование (HIP)
В HIP порошок запечатывается в газонепроницаемый металлический или стеклянный контейнер, часто называемый «капсулой». Эта капсула помещается внутрь специализированной печи, которая также является сосудом высокого давления.
Сосуд заполняется инертным газом (например, аргоном) и одновременно нагревается до высоких температур и находится под давлением.
Благодаря сочетанию пластической деформации, ползучести и диффузионной сварки на уровне частиц, HIP производит полностью плотную деталь с мелкозернистой, однородной микроструктурой. Он консолидирует и спекает материал за одну операцию, устраняя необходимость в отдельном этапе нагрева.
Сравнение результатов: плотность, свойства и применение
Выбор между CIP и HIP определяется конечными требованиями к компоненту, поскольку каждый процесс дает значительно отличающиеся результаты.
Конечная плотность и пористость
CIP с последующим спеканием обычно приводит к получению детали, которая составляет 92-98% от ее теоретической максимальной плотности, оставляя некоторую остаточную пористость.
HIP способен достигать 100% или почти 100% теоретической плотности, эффективно устраняя все внутренние пустоты и пористость.
Механические свойства
Благодаря своей полной плотности, компонент, обработанный HIP, обычно демонстрирует превосходные механические свойства. Это включает значительно лучшую усталостную долговечность, пластичность и вязкость разрушения по сравнению с деталью, изготовленной с помощью CIP и спекания.
Сложность формы и размер
Оба метода отлично подходят для производства сложных деталей, близких к окончательной форме, которые было бы трудно или неэкономично создавать с использованием традиционной субтрактивной обработки. HIP, в частности, может использоваться для производства очень больших компонентов весом в несколько тонн.
Понимание компромиссов: стоимость против производительности
Ваше решение должно сбалансировать требуемую производительность с экономическими реалиями каждого процесса.
Фактор стоимости
CIP — это значительно менее дорогой и более быстрый процесс, чем HIP. Оборудование проще, время цикла короче, и он позволяет избежать высоких затрат, связанных с высокотемпературными сосудами высокого давления и системами инертного газа.
Требования к производительности
HIP — более сложный и дорогостоящий процесс. Однако его стоимость оправдана для критически важных, высокопроизводительных применений, где целостность материала имеет первостепенное значение, а отказ может быть катастрофическим, например, в лопатках авиационных турбин, медицинских имплантатах или глубоководных компонентах.
Спекание как необходимый партнер
Важно помнить, что CIP не является самостоятельным процессом для производства конечной детали. Это первый шаг в рабочем процессе «прессование-спекание». HIP, консолидируя и связывая за один цикл, предлагает более оптимизированный, хотя и более интенсивный, путь производства.
Выбор правильного процесса для вашего применения
Чтобы выбрать правильный метод, вы должны сначала определить не подлежащие обсуждению требования к вашему компоненту.
- Если ваша основная цель — экономичность для крупносерийных деталей, где допустима некоторая пористость: CIP с последующим спеканием — логичный и экономичный выбор.
- Если ваша основная цель — максимальная производительность, надежность и исключение отказов в критически важном применении: HIP — это необходимый процесс для достижения превосходных свойств материала.
- Если ваша основная цель — создание сложной формы при минимизации механической обработки: Оба являются отличными кандидатами, при этом окончательное решение определяется вашими конкретными требованиями к производительности и бюджету.
В конечном итоге, выбор между этими процессами — это стратегическое решение, балансирующее экономическую целесообразность и инженерную необходимость.
Сводная таблица:
| Аспект | Холодное изостатическое прессование (CIP) | Горячее изостатическое прессование (HIP) |
|---|---|---|
| Тип процесса | Двухэтапный (давление + спекание) | Одноэтапный (давление + нагрев) |
| Температура | Комнатная температура | Высокая температура |
| Конечная плотность | 92-98% | Почти 100% |
| Механические свойства | Хорошие | Превосходные (усталость, вязкость) |
| Стоимость | Экономичный | Выше |
| Лучше всего подходит для | Экономичные, крупносерийные детали | Критически важные, высокопроизводительные применения |
Нужна помощь в выборе правильного процесса порошковой металлургии для вашей лаборатории? KINTEK специализируется на лабораторном оборудовании и расходных материалах, предлагая экспертные консультации по решениям HIP и CIP для повышения производительности и эффективности ваших материалов. Свяжитесь с нами сегодня, чтобы обсудить ваши конкретные потребности!

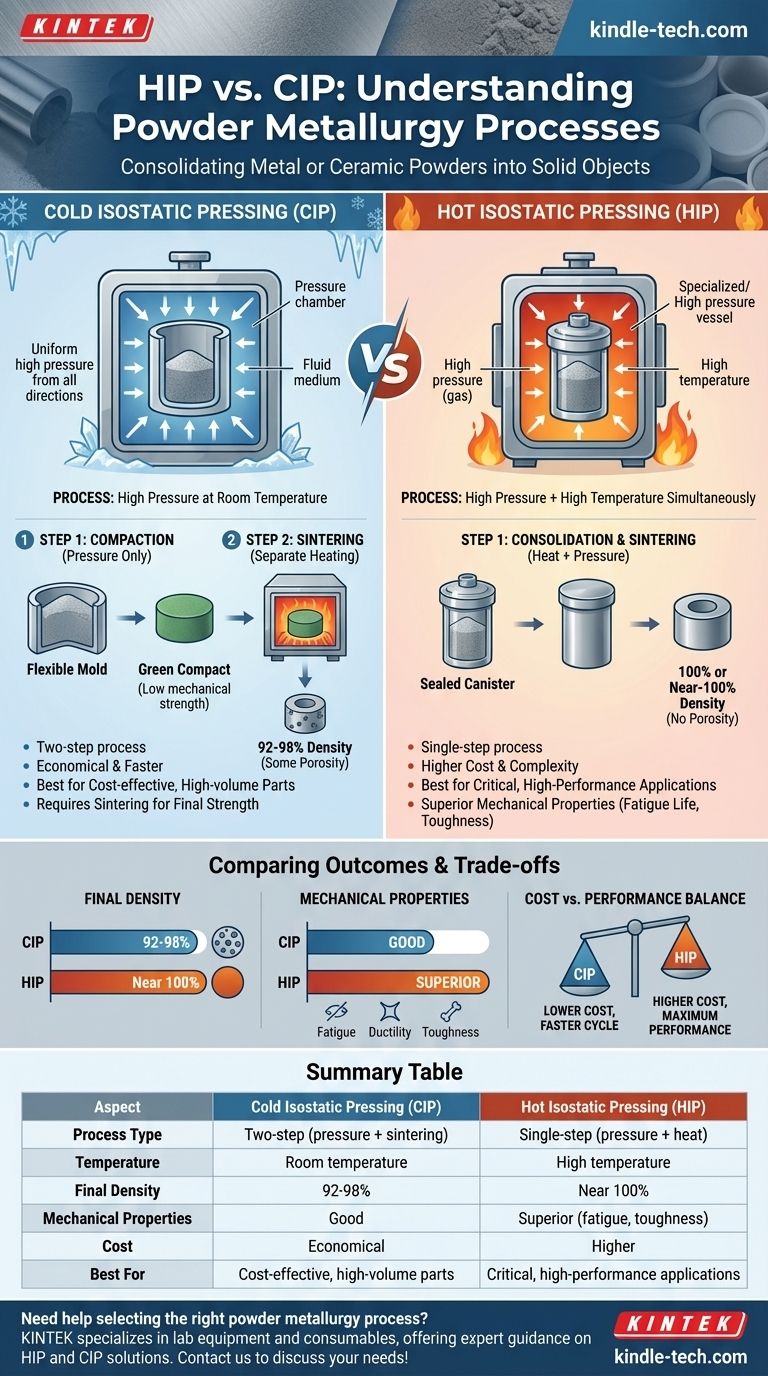

Визуальное руководство
