Что такое холодное изостатическое прессование? Достижение равномерной плотности для сложных деталей

По сути, холодное изостатическое прессование (ХИП) — это производственный процесс, используемый для уплотнения порошков в твердый объект. Он работает путем помещения порошка внутрь гибкой, герметичной формы, погружения ее в заполненную жидкостью камеру высокого давления и приложения высокого, равномерного давления со всех сторон при комнатной температуре. Этот процесс создает сильно уплотненное «сырое тело» с равномерной плотностью.

Холодное изостатическое прессование — это не создание готовой детали, а формирование высокооднородного промежуточного компонента из порошка. Его основное преимущество заключается в способности производить очень крупные или сложные формы, которые невозможно изготовить с помощью традиционного одноосного прессования в матрице.

Как работает холодное изостатическое прессование: пошаговый разбор

Элегантность ХИП заключается в его простом, но мощном принципе: приложение давления равномерно со всех сторон. Именно это означает термин изостатический.

Форма и материал

Сначала сырой порошок — будь то керамика, металл или другой материал — загружается в гибкую, водонепроницаемую форму, обычно изготовленную из эластомера, такого как резина или уретан. Затем эта форма герметизируется для защиты порошка от жидкости под давлением.

Цикл давления

Герметичная форма помещается внутрь сосуда высокого давления, заполненного жидкостью, такой как вода или масло. Затем насос увеличивает давление этой жидкости, которое равномерно передается на все поверхности гибкой формы. Это равномерное давление уплотняет частицы порошка, вытесняя воздух и создавая механические связи.

Результат: «сырой» компакт

После достижения целевого давления система разгерметизируется. Полученная твердая деталь, известная как «сырой» компакт, извлекается из формы. Этот компакт обладает достаточной прочностью для обращения, но должен пройти последующий процесс, обычно спекание (высокотемпературная обработка), для достижения окончательной прочности и свойств материала.

Ключевые преимущества изостатического метода

ХИП выбирают среди других методов уплотнения порошков из-за нескольких явных преимуществ, которые решают конкретные производственные задачи.

Равномерная плотность и прочность

Поскольку давление прикладывается равномерно со всех сторон, ХИП устраняет вариации плотности, характерные для одноосного (сверху вниз) прессования. Это приводит к получению компонента с очень равномерной плотностью и прочностью, что снижает внутренние напряжения и риск дефектов.

Универсальность для крупных и сложных форм

Традиционное прессование в матрице ограничено размером и геометрической сложностью жесткой матрицы. ХИП преодолевает это, используя гибкую форму, что делает его идеальным для производства деталей, которые очень велики или имеют сложную форму, что было бы трудно или невозможно прессовать иначе.

Экономическая эффективность для мелкосерийного производства

Создание закаленных стальных матриц для одноосного прессования дорого. ХИП очень выгоден, когда высокие первоначальные затраты на прессовые матрицы не могут быть оправданы, например, для прототипов, небольших производственных партий или уникальных компонентов.

Распространенные применения и материалы

ХИП — это универсальная технология, используемая в широком спектре отраслей и материалов, где высокая производительность и целостность материала имеют решающее значение.

Передовая керамика и огнеупоры

Процесс широко используется для консолидации высокоэффективных керамических порошков. Это включает такие материалы, как нитрид кремния, карбид кремния, карбид бора и шпинель, которые используются в износостойких компонентах, броне и электрических изоляторах.

Порошковая металлургия и инструментальное производство

В порошковой металлургии ХИП используется для формирования деталей из тугоплавких металлов, инструментальной стали и цементированных карбидов. Распространенные применения включают изнашиваемые детали и инструменты для формовки металла, которые выигрывают от равномерной плотности и улучшенных механических свойств.

Специализированные и нишевые применения

Применение выходит за рамки традиционной инженерии. ХИП также используется для формирования изотропного графита, медицинских компонентов, таких как искусственные кости, и даже в специализированной пищевой промышленности для уплотнения порошков без нагрева.

Понимание компромиссов и ограничений

Хотя ХИП является мощным методом, это не универсальное решение. Понимание его ограничений является ключом к его эффективному использованию.

Это промежуточный шаг

Ключевой момент, который следует помнить, заключается в том, что ХИП производит «сырой» компакт, а не готовый продукт. Эта деталь не обладает окончательной твердостью и прочностью, необходимыми для ее конечного применения. Это почти всегда подготовительный этап для процесса спекания или термообработки.

Точность размеров ограничена

Гибкость формы и усадка, происходящая во время спекания, означают, что ХИП не обеспечивает высокой точности размеров в состоянии после прессования. Окончательные размеры обычно достигаются путем механической обработки после спекания или путем тщательного учета предсказуемой усадки.

Когда выбирать холодное изостатическое прессование

Решение о том, является ли ХИП правильным выбором, полностью зависит от целей и ограничений вашего проекта.

• Если ваша основная цель — однородные свойства материала: ХИП — отличный выбор, так как его равномерное давление минимизирует градиенты плотности и слабые места.
• Если ваша основная цель — производство очень крупных или сложных деталей: ХИП является ведущим решением, поскольку он преодолевает физические размеры и геометрические ограничения традиционных прессов.
• Если ваша основная цель — прототипирование или мелкосерийное производство: ХИП очень экономичен, поскольку позволяет избежать значительных затрат и времени, связанных с изготовлением жесткой оснастки.

Понимая его принципы, вы можете использовать холодное изостатическое прессование для создания высококачественных компонентов, которые иначе недостижимы.

Сводная таблица:

Ключевой аспект	Описание
Процесс	Уплотняет порошок в гибкой форме с использованием равномерного давления жидкости при комнатной температуре.
Основное преимущество	Производит детали с высокой равномерной плотностью, даже в больших или сложных геометриях.
Типичные материалы	Передовая керамика (например, нитрид кремния), тугоплавкие металлы, инструментальные стали, карбиды.
Выход	«Сырой» компакт, требующий последующего спекания для окончательной прочности.
Идеально подходит для	Прототипов, мелкосерийного производства и деталей, где однородность материала имеет решающее значение.

Нужно формовать сложные керамические или металлические детали с однородными свойствами?

KINTEK специализируется на лабораторном оборудовании и расходных материалах, удовлетворяя точные потребности лабораторий и научно-исследовательских учреждений. Наш опыт в технологиях консолидации порошков может помочь вам определить, является ли холодное изостатическое прессование правильным решением для требований вашего проекта в отношении однородности, сложных форм или экономичного прототипирования.

Свяжитесь с нашими экспертами сегодня, чтобы обсудить, как мы можем поддержать ваши задачи по обработке материалов.

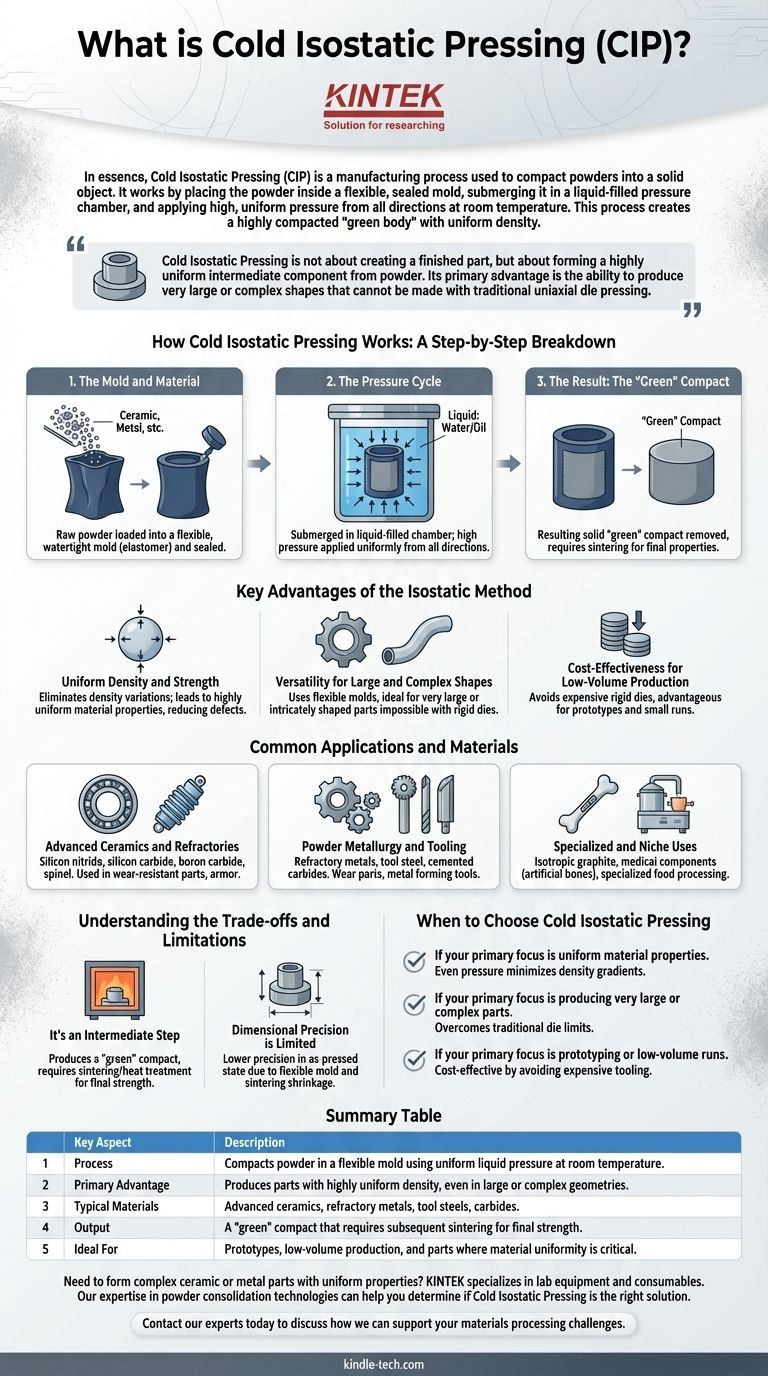

Визуальное руководство
