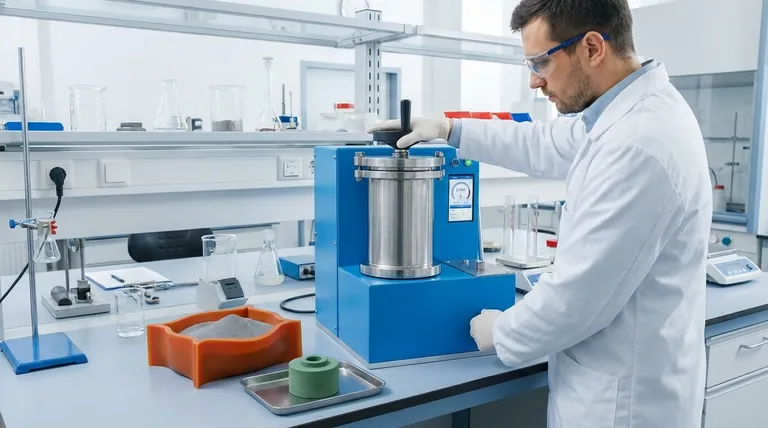

Что такое пресс холодного изостатического прессования? Достижение равномерного уплотнения порошка для сложных деталей

По своей сути, пресс холодного изостатического прессования (ХИП) — это машина, которая использует высокое давление жидкости для равномерного сжатия порошкообразного материала внутри гибкой формы. Он работает при комнатной температуре или близкой к ней, уплотняя порошок в твердый, связный объект, известный как «зеленая» заготовка, которая обладает достаточной прочностью для обращения с ней до прохождения окончательного упрочняющего процесса, такого как спекание.

Основная цель холодного изостатического прессования — использовать равномерное давление, основанное на жидкости, для преодоления ограничений традиционного механического прессования. Это позволяет получать высокооднородные, плотные порошковые заготовки, особенно для деталей со сложной геометрией, минимизируя внутренние дефекты до окончательного уплотнения.

Как работает холодное изостатическое прессование

Чтобы понять ХИП, вы должны сначала понять принцип изостатического давления. Это основа всего процесса.

Основной принцип: изостатическое давление

Изостатическое давление — это давление, которое одновременно прикладывается ко всем поверхностям объекта равномерно.

Самая простая аналогия — это объект, погруженный глубоко под воду. Давление воды исходит со всех направлений — сверху, снизу и со всех сторон — равномерно сжимая объект. Пресс холодного изостатического прессования воссоздает это явление в контролируемой камере.

Пошаговый процесс

Процесс ХИП представляет собой простую последовательность механических действий.

1. Формование: Порошковый материал загружается в гибкую водонепроницаемую форму, обычно изготовленную из эластомера, такого как полиуретан или резина.
2. Герметизация: Форма герметизируется, часто в вакууме, чтобы удалить любой захваченный воздух, который может вызвать дефекты.
3. Погружение: Герметичная форма помещается в сосуд высокого давления.
4. Создание давления: Сосуд заполняется жидкой средой — обычно водой с ингибитором коррозии, маслом или гликолевой смесью. Внешний насос повышает давление жидкости, которое может достигать 100 000 фунтов на квадратный дюйм (или ~690 МПа).
5. Уплотнение: Это огромное, равномерное давление передается через гибкую форму, сжимая частицы порошка со всех направлений.
6. Сброс давления: Давление сбрасывается, форма извлекается из камеры, и извлекается вновь сформированная твердая заготовка.

Результат: «Зеленая» заготовка

Результатом ХИП является не готовый компонент. Это «зеленая» или «сырая» заготовка.

Эта заготовка достаточно плотная и твердая, чтобы с ней можно было обращаться, обрабатывать или транспортировать, но она еще не достигла своих окончательных механических свойств. Чтобы приобрести полную прочность и плотность, она должна пройти последующий высокотемпературный процесс, обычно спекание.

Основная цель: достижение равномерной плотности

Ключевое преимущество ХИП заключается не просто в уплотнении, а в качестве этого уплотнения. Равномерное давление создает равномерную плотность.

Почему однородность критична

При традиционном однонаправленном прессовании (прессование с одной или двух сторон) трение между порошком и стенками матрицы вызывает колебания плотности внутри детали. Эти несоответствия могут привести к короблению, растрескиванию или внутренним напряжениям во время спекания.

ХИП устраняет эту проблему. Поскольку давление прикладывается одинаково со всех сторон, он производит деталь с исключительно однородной плотностью по всему объему, независимо от ее сложности. Это критически важно для высокопроизводительных компонентов.

Общие области применения

Холодное изостатическое прессование является предпочтительным методом для нескольких ключевых производственных целей.

Его используют для изготовления деталей со сложными формами, таких как трубки, стержни или компоненты со сложными внутренними элементами, которые трудно или невозможно сформировать с помощью жестких матриц. Его также используют просто для увеличения плотности порошковой заготовки перед ее переходом к другому этапу производства.

Понимание компромиссов и сравнений

Холодное изостатическое прессование — одна из нескольких технологий изостатического прессования. Выбор правильной зависит исключительно от вашего материала и конечной цели.

Холодное (ХИП) против Горячего Изостатического Прессования (ГИП)

Это самое важное различие. ХИП — это процесс формования, используемый при комнатной температуре для придания формы порошкам в зеленую заготовку.

ГИП — это процесс отделки, используемый при чрезвычайно высоких температурах и давлениях для устранения окончательных пустот и пористости в уже твердой детали (например, отливке или спеченной ХИП-заготовке) для достижения 100% теоретической плотности.

Холодное (ХИП) против Теплого Изостатического Прессования (ТИП)

Теплое изостатическое прессование — это гибридный процесс. Он работает при повышенных температурах, но обычно ниже 500°C — намного прохладнее, чем ГИП.

Это умеренное тепло используется при уплотнении для содействия диффузии материала или фазовым переходам в определенных полимерах или других материалах, которым это выгодно, но основная цель по-прежнему заключается в формовании детали из порошка.

Выбор правильного варианта для вашего проекта

Используйте это руководство, чтобы определить, какой процесс соответствует вашей цели.

• Если ваша основная цель — сформировать сложную порошковую форму перед спеканием: ХИП — идеальный выбор для создания однородной, пригодной для обращения зеленой заготовки.
• Если ваша основная цель — устранить всю пористость в готовой металлической детали или отливке: Горячее изостатическое прессование (ГИП) — правильный процесс, поскольку он использует тепло и давление для окончательного уплотнения.
• Если ваша основная цель — уплотнить порошок, которому умеренное тепло выгодно для улучшения его свойств в процессе формования: Теплое изостатическое прессование (ТИП) — это специальный инструмент для этого нишевого требования.

В конечном счете, выбор правильной технологии прессования имеет решающее значение для достижения желаемой плотности, формы и конечной производительности вашего компонента.

Сводная таблица:

Характеристика	Описание
Процесс	Уплотнение порошка с использованием жидкости под высоким давлением в гибкой форме.
Температура	Комнатная температура («холодное»).
Основная цель	Создание «зеленой» заготовки с однородной плотностью для последующего спекания.
Ключевое преимущество	Устраняет колебания плотности в сложных геометрических формах.
Общие области применения	Трубы, стержни, сложные компоненты и предварительное уплотнение перед спеканием.
