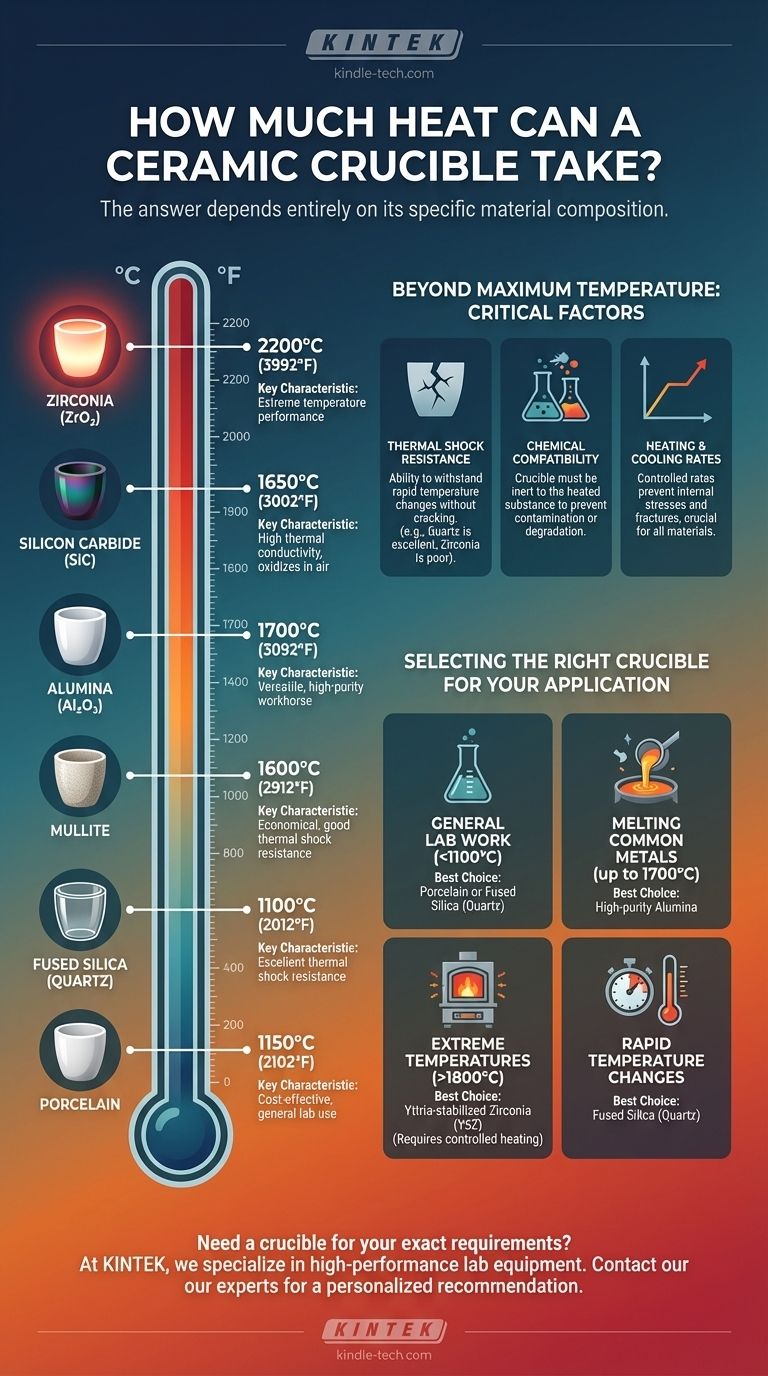

Какую температуру выдерживает керамический тигель? Подберите подходящий тигель для вашего высокотемпературного процесса

Максимальная температура, которую может выдержать керамический тигель, полностью зависит от его конкретного материального состава. В то время как простой фарфоровый тигель может выйти из строя при температуре выше 1200°C (2192°F), тигель из высокочистого диоксида циркония может эффективно работать при температурах, значительно превышающих 2000°C (3632°F). Следовательно, определение точного типа керамики является первым критически важным шагом.

Самое главное, что следует помнить: «керамика» — это широкая категория, а не один материал. Ключ к успеху — это соответствие конкретной керамики — будь то оксид алюминия, диоксид циркония или кварц — вашей целевой температуре, скорости нагрева и химической природе материала, с которым вы работаете.

Почему «Керамика» — это не единственный ответ

Термин «керамика» относится к широкому классу неорганических, неметаллических материалов. Их свойства, особенно термостойкость, определяются их уникальным химическим составом и кристаллической структурой.

Важность материального состава

Каждое керамическое соединение имеет разную температуру плавления и разные характеристики при термическом напряжении. Тигель из оксида алюминия будет вести себя совершенно иначе, чем тигель из диоксида циркония при одной и той же высокой температуре.

Распространенные высокотемпературные керамические материалы

Понимание пределов наиболее распространенных материалов — лучший способ определить, какой тигель вам нужен.

• Фарфор: Это экономичный выбор для общего лабораторного использования. Его типичная максимальная рабочая температура составляет около 1150°C (2102°F), хотя некоторые варианты могут выдерживать немного больше.
• Кварцевое стекло (Кварц): Известен своей исключительной устойчивостью к термическому удару (растрескиванию из-за быстрых изменений температуры). Его максимальная рабочая температура ниже, около 1100°C (2012°F).
• Оксид алюминия (Al₂O₃): Это наиболее распространенная и универсальная высокотемпературная техническая керамика. Тигли из высокочистого оксида алюминия (99%+) могут использоваться непрерывно при температурах до 1700°C (3092°F).
• Муллит (3Al₂O₃·2SiO₂): Отличная и экономичная альтернатива оксиду алюминия, муллит обладает высокой прочностью при высоких температурах и хорошей устойчивостью к термическому удару. Его максимальная рабочая температура составляет около 1600°C (2912°F).
• Диоксид циркония (ZrO₂): Для применений, требующих еще более высоких температур, стабилизированный иттрием диоксид циркония (YSZ) является стандартом. Он имеет очень высокую температуру плавления и может работать при температурах до 2200°C (3992°F).
• Карбид кремния (SiC): Этот материал обладает отличной устойчивостью к термическому удару и высокой теплопроводностью. Он часто используется в процессах, где тепло необходимо передавать быстро, и может использоваться до 1650°C (3002°F), хотя он может окисляться на воздухе.

Помимо максимальной температуры: критические факторы успеха

Просто знать температуру плавления недостаточно. Истинный выход тигля из строя часто происходит по причинам, не связанным с превышением максимальной температуры.

Устойчивость к термическому удару

Это способность материала выдерживать быстрые изменения температуры без растрескивания. Тигель с плохой устойчивостью к термическому удару может разбиться, если его нагревать или охлаждать слишком быстро. Кварц превосходен в этом отношении, тогда как диоксид циркония, как правило, плох.

Химическая совместимость

При высоких температурах химические реакции ускоряются. Материал внутри вашего тигля может вступать в реакцию с самим тиглем, что приведет к загрязнению образца или разрушению тигля. Всегда проверяйте, является ли материал вашего тигля инертным по отношению к веществу, которое вы нагреваете.

Скорость нагрева и охлаждения

Даже для материалов с хорошей устойчивостью к термическому удару решающее значение имеет контролируемая скорость нагрева и охлаждения. Медленный, равномерный подъем и снижение температуры предотвращает накопление внутренних напряжений, которые могут вызвать трещины, особенно в более крупных тиглях или тиглях с более толстыми стенками.

Понимание компромиссов

Выбор тигля всегда связан с балансом конкурирующих факторов. Не существует единого «лучшего» материала для всех ситуаций.

Стоимость против производительности

Существует прямая корреляция между температурными характеристиками и ценой. Фарфор недорог, оксид алюминия представляет собой универсальный рабочий инструмент среднего класса, а высокочистый диоксид циркония для экстремальных температур является значительной инвестицией.

Термический удар против максимальной температуры

Часто материалы с самыми высокими температурными характеристиками (например, диоксид циркония) имеют наихудшую устойчивость к термическому удару. И наоборот, кварцевое стекло обладает феноменальной устойчивостью к термическому удару, но имеет гораздо более низкую максимальную рабочую температуру.

Чистота и загрязнение

Для применений, требующих высокой чистоты, таких как выращивание кристаллов или анализ следовых элементов, чистота самого тигля имеет первостепенное значение. Тигель более низкой чистоты может выщелачивать примеси в расплав, компрометируя результаты.

Выбор правильного тигля для вашего применения

Чтобы сделать правильный выбор, сопоставьте материал с параметрами вашего конкретного процесса.

• Если ваш основной фокус — общие лабораторные работы или озоление при температуре ниже 1100°C: Фарфор или кварцевое стекло — отличный, экономичный выбор.
• Если ваш основной фокус — плавление обычных металлов, таких как золото, медь или стальные сплавы (до 1700°C): Высокочистый оксид алюминия является отраслевым стандартом надежности и производительности.
• Если ваш основной фокус — работа со специальными сплавами или материалами при температуре выше 1800°C: Стабилизированный иттрием диоксид циркония (YSZ) является необходимым выбором, но требует очень осторожных и контролируемых протоколов нагрева.
• Если ваш основной фокус — процесс, включающий быстрые изменения температуры: Кварцевое стекло превосходит по устойчивости к термическому удару, при условии, что вы остаетесь в пределах его температурных ограничений.

Выбор правильного тигля заключается в согласовании специфических свойств материала с точными тепловыми и химическими требованиями вашего процесса.

Сводная таблица:

Керамический материал	Максимальная температура (°C)	Максимальная температура (°F)	Ключевые характеристики
Фарфор	1150°C	2102°F	Экономичный, общее лабораторное использование
Кварцевое стекло (Кварц)	1100°C	2012°F	Отличная устойчивость к термическому удару
Оксид алюминия (Al₂O₃)	1700°C	3092°F	Универсальный, высокочистый рабочий инструмент
Муллит	1600°C	2912°F	Экономичный, хорошая устойчивость к термическому удару
Диоксид циркония (ZrO₂)	2200°C	3992°F	Экстремальные температурные характеристики
Карбид кремния (SiC)	1650°C	3002°F	Высокая теплопроводность, окисляется на воздухе

Нужен тигель, соответствующий вашим точным температурным и химическим требованиям? В KINTEK мы специализируемся на высокопроизводительном лабораторном оборудовании и расходных материалах, включая полный ассортимент керамических тиглей из оксида алюминия, диоксида циркония, кварца и многого другого. Наши эксперты могут помочь вам выбрать идеальный тигель для вашего конкретного применения — обеспечивая безопасность, чистоту и эффективность ваших высокотемпературных процессов. Свяжитесь с нашей командой сегодня для получения персональной рекомендации и найдите правильное решение для нужд вашей лаборатории!
