Как работает ситовый шейкер? Руководство по автоматизированному анализу размера частиц

По своей сути, ситовый шейкер автоматизирует и стандартизирует процесс анализа размера частиц. Он использует мощный двигатель для создания постоянной вибрационной силы на стопке испытательных сит, которые расположены от самого большого отверстия сверху до самого маленького снизу. Это движение заставляет частицы в образце перемещаться по ситам, при этом более мелкие частицы постепенно проваливаются через отверстия сетки, пока они не будут отсортированы по размеру.

Основная функция ситового шейкера — заменить субъективное, непоследовательное ручное просеивание механическим процессом, который является эффективным, точным и высоко воспроизводимым. Его ценность заключается в том, что каждая частица подвергается воздействию каждого отверстия сита, что обеспечивает надежный анализ распределения частиц по размерам.

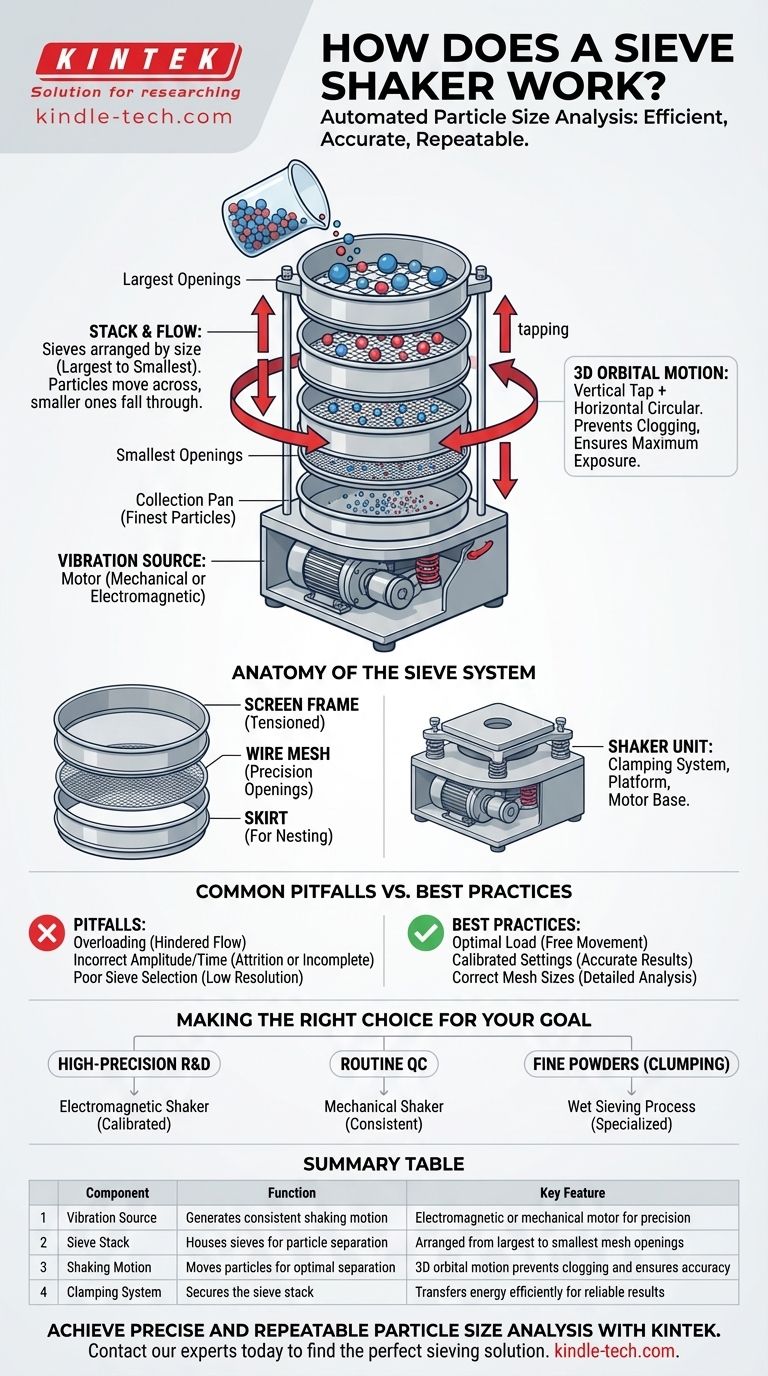

Механика разделения частиц

Чтобы понять, как работает ситовый шейкер, важно рассмотреть его основные компоненты и движение, которое он сообщает. Вся система спроектирована таким образом, чтобы частицы разделялись только по одному свойству: их размеру.

Источник вибрации

Сердцем шейкера является его двигатель, который генерирует необходимое движение. Обычно это мощный вибрационный двигатель или, в более совершенных моделях, электромагнитный привод.

Электромагнитные шейкеры создают движение посредством контролируемых электромагнитных импульсов. Их часто предпочитают для анализов, требующих высочайшего уровня точности и воспроизводимости.

Стопка сит и поток частиц

Сита укладываются в порядке убывания размера отверстий. Образец материала помещается в верхнее сито, которое имеет самые большие отверстия сетки.

По мере вибрации машины частицы, достаточно мелкие, чтобы пройти через верхнее сито, падают на сито, расположенное ниже. Этот процесс повторяется по всей стопке. Частицы, которые слишком велики, чтобы пройти через данную сетку, остаются на этом сите.

Твердый поддон для сбора всегда помещается в самый низ стопки, чтобы улавливать мельчайшие частицы, проходящие через последнее сито.

Оптимальное движение встряхивания

Наиболее эффективные ситовые шейкеры не просто трясутся взад и вперед. Они используют трехмерное, или орбитальное, движение, которое сочетает вертикальное «постукивание» с горизонтальным круговым движением.

Вертикальное движение помогает поднимать частицы, предотвращая засорение или «забивание» отверстий сита. Круговое движение перемещает частицы по поверхности, обеспечивая им максимальную возможность найти отверстие для прохождения.

Анатомия ситовой системы

Ситовый шейкер — это не просто машина; он включает в себя сами прецизионно спроектированные сита. Каждая часть разработана для точности и долговечности.

Испытательное сито

Одно испытательное сито состоит из трех частей. Само сито представляет собой плетеную проволочную сетку, обычно из нержавеющей стали, с точно измеренными отверстиями. Их размер варьируется от нескольких дюймов до всего 20 микрон (635 меш).

Рамка сита, обычно изготовленная из нержавеющей стали или латуни, удерживает эту сетку в натяжении для поддержания точности отверстий.

Наконец, юбка в нижней части рамы позволяет ситам надежно вставляться друг в друга, образуя устойчивую стопку, которая не будет смещаться во время вибрации.

Блок шейкера

Сам шейкер представляет собой прочное основание, в котором находится двигатель. Он включает платформу для удержания стопки сит и систему зажима для надежной фиксации, обеспечивая эффективную передачу всей вибрационной энергии на сита.

Понимание компромиссов и распространенных ошибок

Хотя ситовый шейкер предоставляет огромные преимущества по сравнению с ручными методами, получение точных результатов требует избегания распространенных операционных ошибок. Ошибка оператора, а не отказ машины, является наиболее частым источником неточных данных.

Перегрузка образца

Наиболее частая ошибка — загрузка слишком большого количества материала в верхнее сито. Перегруженное сито препятствует свободному движению частиц, мешая более мелким частицам достигать сетки и проходить через нее. Это приводит к неточному распределению, смещая результат в сторону более крупных размеров.

Неправильная амплитуда или время

Каждый материал ведет себя по-разному. Слишком короткое время встряхивания или низкая амплитуда приведут к неполному разделению. И наоборот, чрезмерная вибрация или продолжительность могут вызвать истирание — измельчение самих частиц, что создает больше мелких частиц и искажает образец.

Неправильный выбор сита

Выбор размеров ячеек для стопки сит имеет решающее значение для достижения желаемого аналитического разрешения. Использование слишком малого количества сит или наличие больших зазоров между размерами даст вам обзор распределения частиц с низким разрешением, потенциально упуская важные детали.

Правильный выбор для вашей цели

Чтобы получить наиболее точные результаты, вы должны согласовать свой метод просеивания со свойствами вашего материала и вашими аналитическими целями.

• Если ваша основная цель — высокоточное НИОКР: Выберите электромагнитный ситовый шейкер и проведите испытания для калибровки оптимальной амплитуды и времени встряхивания, чтобы предотвратить истирание частиц.
• Если ваша основная цель — рутинный контроль качества: Стандартный механический шейкер обеспечивает отличную воспроизводимость. Убедитесь, что вы используете постоянный вес образца и продолжительность встряхивания для всех испытаний, чтобы гарантировать сопоставимые результаты.
• Если вы работаете с мелкодисперсными порошками, которые слипаются: Рассмотрите процесс мокрого просеивания. Использование жидкого диспергатора (который не вступает в реакцию с вашим материалом) со специализированным шейкером для мокрого просеивания может разрушить агломераты для точного анализа.

Понимая эти механические принципы, вы можете превратить ситовый шейкер из простой машины в прецизионный инструмент для характеризации материалов.

Сводная таблица:

Компонент	Функция	Ключевая особенность
Источник вибрации	Генерирует постоянное движение встряхивания	Электромагнитный или механический двигатель для точности
Стопка сит	Содержит сита для разделения частиц	Расположены от самых больших до самых маленьких отверстий сетки
Движение встряхивания	Перемещает частицы для оптимального разделения	3D орбитальное движение предотвращает засорение и обеспечивает точность
Система зажима	Фиксирует стопку сит	Эффективно передает энергию для надежных результатов
