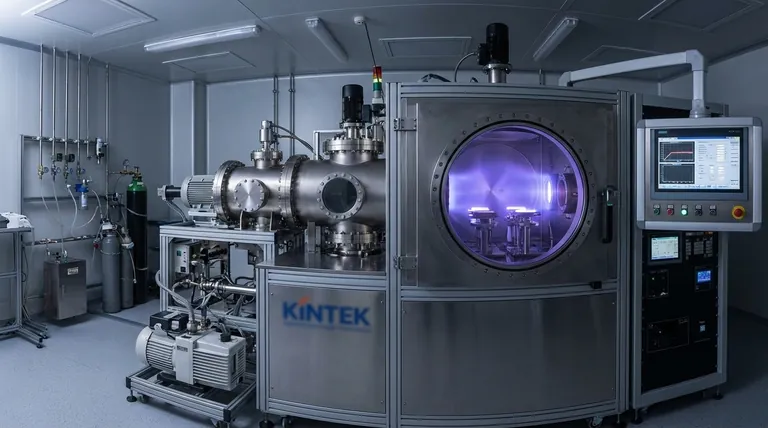

Что такое оборудование для напыления? Прецизионное нанесение тонких пленок для высокотехнологичного производства

По сути, оборудование для напыления — это сложная вакуумная система, предназначенная для нанесения ультратонких, высокооднородных слоев материала на поверхность. Оно работает посредством процесса, называемого физическим осаждением из паровой фазы (PVD), при котором высокоэнергетическая плазма используется для бомбардировки исходного материала (мишени), выбивая отдельные атомы, которые затем покрывают желаемый объект (подложку). Представьте это как форму распыления на атомном уровне, обеспечивающую непревзойденную точность и контроль.

Напыление — это не просто метод нанесения покрытий; это основополагающий производственный процесс для создания высокоэффективных материалов. Его ценность заключается в способности производить исключительно плотные, чистые и прочно сцепленные тонкие пленки, поэтому оно незаменимо в таких отраслях, как полупроводники, оптика и медицинские устройства.

Как работает напыление: основные принципы

Чтобы понять оборудование, нужно сначала понять процесс. Вся операция происходит внутри герметичной вакуумной камеры и основана на нескольких фундаментальных шагах.

Создание плазменной среды

Сначала из камеры откачивается высокий вакуум для удаления любых загрязнений, таких как воздух или водяной пар. Затем при очень низком давлении вводится инертный газ, чаще всего аргон. Приложение высокого напряжения создает активированный, светящийся газ, известный как плазма, который представляет собой облако положительных ионов и свободных электронов.

Мишень и бомбардировка

Внутри камеры находится мишень — пластина из материала, который вы хотите нанести. На эту мишень подается отрицательное напряжение, заставляя положительные ионы аргона из плазмы ускоряться и сильно сталкиваться с ее поверхностью.

Эта высокоэнергетическая бомбардировка физически выбивает атомы из мишени, выбрасывая их в вакуумную камеру. Это основной эффект «напыления».

Осаждение на подложку

Выбитые атомы движутся по прямой линии через вакуум до тех пор, пока не ударятся о подложку — объект, который покрывается. При ударе эти атомы конденсируются и накапливаются слой за слоем, образуя исключительно тонкую и однородную пленку.

Ключевые преимущества, способствующие его внедрению

Физическая природа процесса напыления дает ему явные преимущества, которые делают его пригодным для ответственных сред массового производства.

Непревзойденное качество пленки и адгезия

Атомы, подвергшиеся напылению, достигают подложки со значительной кинетической энергией. Эта энергия помогает им образовывать очень плотную, однородную и чистую пленку с сильной адгезией к поверхности. Это критически важно для долговечных покрытий, которые не должны отслаиваться или шелушиться.

Отличная воспроизводимость и контроль

Процесс очень хорошо контролируется. Точно управляя такими факторами, как давление газа, напряжение и время, вы можете добиться превосходной однородности толщины пленки и высокой воспроизводимости от одного цикла к другому. Эта надежность делает напыление совместимым с массовым производством.

Универсальность материалов

Напыление может наносить широкий спектр материалов, включая металлы, керамику и изоляторы. Важно, что оно позволяет наносить пленки из сплавов, при этом состав напыленной пленки остается идентичным составу исходной мишени из сплава.

Понимание компромиссов

Ни одна технология не идеальна. Несмотря на свою мощность, оборудование для напыления имеет определенные особенности, которые делают его непригодным для каждого применения.

Скорость осаждения

По сравнению с некоторыми другими методами, такими как термическое испарение, напыление может быть относительно медленным процессом. Приоритетом является качество пленки и контроль, а не скорость осаждения.

Сложность и стоимость оборудования

Системы напыления — это сложные машины, требующие высоковакуумных насосов, сложного источника питания и средств технологического контроля. Это приводит к значительным капиталовложениям и более высоким эксплуатационным расходам.

Нагрев подложки

Энергия, передаваемая бомбардирующей плазмой и конденсирующимися атомами, может нагревать подложку. Хотя это часто можно контролировать, это может вызывать беспокойство при нанесении покрытий на чувствительные к температуре материалы, такие как некоторые пластмассы или биологические образцы.

Выбор правильного решения для вашей цели

Выбор технологии нанесения покрытия полностью зависит от вашей конечной цели. Напыление превосходно подходит там, где первостепенное значение имеют точность и качество пленки.

• Если ваша основная цель — производство высокопроизводительной электроники: Напыление является отраслевым стандартом для создания сложных многослойных структур, используемых в микросхемах и датчиках.
• Если ваша основная цель — создание долговечных оптических или защитных покрытий: Высокая адгезия и плотность напыленных пленок делают их идеальными для антибликовых покрытий на линзах, твердых покрытий на инструментах и биосовместимых слоев на медицинских имплантатах.
• Если ваша основная цель — быстрое и недорогое объемное нанесение покрытий: Вам может потребоваться рассмотреть более быстрые и менее сложные методы, такие как термическое испарение, поскольку основные преимущества напыления заключаются в качестве и контроле, а не в скорости или низкой первоначальной стоимости.

В конечном счете, оборудование для напыления — это решающий инструмент для инженерии поверхностей на атомном уровне, позволяющий создавать материалы и устройства нового поколения.

Сводная таблица:

Аспект	Ключевая особенность
Процесс	Физическое осаждение из паровой фазы (PVD)
Среда	Высоковакуумная камера с плазмой
Ключевое преимущество	Превосходное качество пленки и адгезия
Основные области применения	Полупроводники, оптика, медицинские устройства
Основное соображение	Более высокая сложность и стоимость оборудования
