Что такое импульсное постоянное токовое распыление? Стабильное решение для осаждения изолирующих тонких пленок

По сути, импульсное постоянное токовое распыление — это передовая технология осаждения, которая применяет постоянное напряжение короткими, контролируемыми импульсами, а не непрерывно. Этот метод специально разработан для осаждения высококачественных тонких пленок из изолирующих или «диэлектрических» материалов, таких как оксиды и нитриды, путем предотвращения катастрофической электрической проблемы, известной как искрение, которая преследует стандартное постоянное токовое распыление в этих применениях.

Основная проблема со стандартным постоянным токовым распылением заключается в том, что оно прекрасно работает для проводящих металлов, но терпит неудачу при использовании с изолирующими материалами. Импульсное постоянное токовое распыление решает эту проблему путем периодического изменения электрического заряда на мишени, нейтрализуя накопление заряда, которое в противном случае привело бы к разрушительному искрению.

Основы: Понимание стандартного распыления

Чтобы понять, почему необходимо импульсное постоянное токовое распыление, мы должны сначала понять стандартный процесс распыления. Это метод физического осаждения из паровой фазы (PVD), который происходит внутри вакуумной камеры.

Среда распыления

Процесс начинается с помещения подложки (объекта, который нужно покрыть) и мишени (материала, который нужно осадить) в вакуумную камеру. Камера откачивается до очень низкого давления, а затем заполняется небольшим, контролируемым количеством инертного газа, чаще всего аргона (Ar).

Создание плазмы

На материал мишени подается сильное отрицательное постоянное напряжение. Это высокое напряжение ионизирует окружающий аргоновый газ, отрывая электроны от атомов аргона и создавая смесь положительно заряженных ионов аргона (Ar+) и свободных электронов, известную как плазма.

Процесс бомбардировки

Положительно заряженные ионы аргона мощно ускоряются к отрицательно заряженной мишени. Они сталкиваются с поверхностью мишени с огромной силой, передавая свой импульс и выбивая, или «распыляя», отдельные атомы материала мишени.

Осаждение пленки

Эти распыленные атомы перемещаются через вакуумную камеру и оседают на подложке, постепенно накапливаясь, атом за атомом, образуя плотную и однородную тонкую пленку.

Критическое ограничение: Распыление изолирующих материалов

Описанный выше стандартный процесс постоянного токового распыления имеет фундаментальный недостаток, который делает его непригодным для большого класса важных материалов.

Проблема «искрения»

Когда материал мишени является проводником (например, титан или алюминий), положительный заряд от сталкивающихся ионов аргона немедленно отводится.

Однако, если мишень является электрическим изолятором (например, диоксид кремния или оксид алюминия), она не может проводить электричество. Положительный заряд от ионов аргона накапливается на поверхности мишени, это явление называется «отравлением мишени».

Когда этот положительный заряд достигает экстремального уровня, он внезапно и резко разряжается на близлежащую заземленную поверхность в камере. Это событие представляет собой дугу, миниатюрный удар молнии, который может повредить или разрушить мишень, загрязнить камеру и испортить осаждаемую пленку.

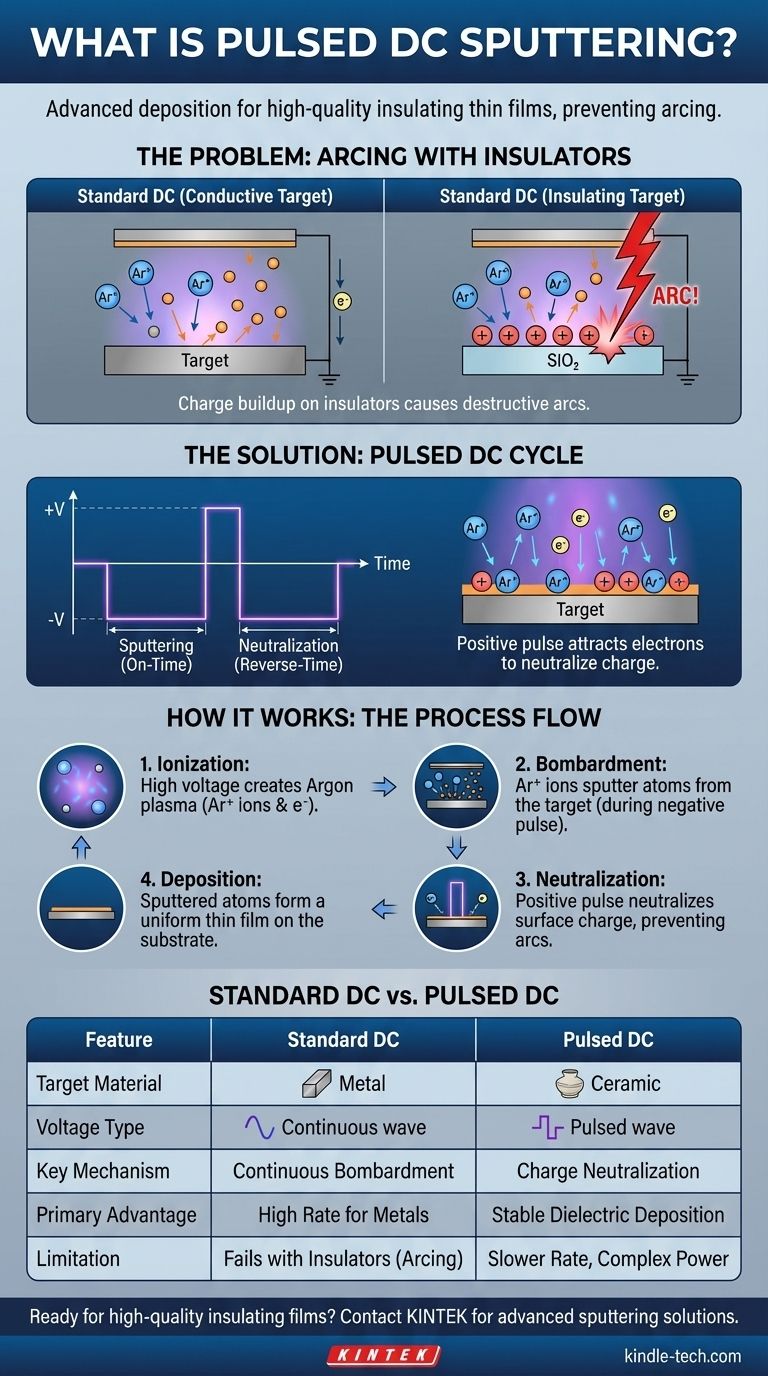

Решение: Как работает импульсное постоянное токовое распыление

Импульсное постоянное токовое распыление было разработано специально для решения проблемы искрения при осаждении изолирующих пленок.

Введение импульса

Вместо постоянного отрицательного напряжения специализированный источник питания подает напряжение быстрыми импульсами. Типичный цикл включает длительный период отрицательного напряжения («время включения»), за которым следует очень короткий период положительного напряжения («время обратного хода» или «время выключения»).

Нейтрализация накопления заряда

Во время основного отрицательного импульса распыление происходит так же, как и в стандартном процессе постоянного тока.

Критически важно, что во время короткого положительного изменения полярности мишень становится положительно заряженной. Это притягивает высокоподвижные электроны из плазмы, которые заполняют поверхность мишени и нейтрализуют положительный ионный заряд, который накопился во время фазы распыления.

Предотвращение дуг для стабильного осаждения

Этот цикл повторяется тысячи раз в секунду. Постоянно нейтрализуя поверхностный заряд до того, как он сможет накопиться до критического уровня, импульсное постоянное токовое распыление эффективно предотвращает искрение. Это позволяет стабильно, в течение длительного времени осаждать высококачественные диэлектрические пленки без перерывов в процессе или повреждений.

Понимание компромиссов

Хотя импульсное постоянное токовое распыление является мощным решением, оно имеет свои особенности.

Более низкие скорости осаждения

Поскольку мишень не распыляется во время короткого положительного импульса, общая скорость осаждения немного ниже, чем теоретически возможно при непрерывном постоянном токовом распылении на проводящей мишени.

Сложность источника питания

Импульсные источники постоянного тока значительно сложнее и дороже, чем их простые, непрерывные аналоги постоянного тока. Они требуют точного контроля частоты импульсов, коэффициента заполнения и обратного напряжения.

Дополнительные переменные процесса

Частота и длительность импульсов становятся дополнительными параметрами, которые необходимо тщательно оптимизировать. Нахождение правильного баланса является ключом к максимизации скорости осаждения при полном подавлении любых событий искрения.

Правильный выбор для вашей цели

Выбор метода распыления полностью зависит от материала, который вы собираетесь осаждать.

• Если ваша основная цель — осаждение проводящих материалов (например, металлов): Стандартное магнетронное распыление постоянного тока почти всегда является наиболее эффективным, быстрым и экономически выгодным выбором.
• Если ваша основная цель — осаждение изолирующих или полупроводниковых материалов (например, оксидов, нитридов или керамики): Импульсное постоянное токовое распыление является стандартным отраслевым решением для достижения стабильного процесса и высококачественных пленок в промышленных масштабах.
• Если ваша основная цель — осаждение любого типа материала с максимальной универсальностью в исследовательских условиях: Высокочастотное (ВЧ) распыление является классической альтернативой для изолирующих мишеней, хотя оно обычно включает более сложное согласование импеданса и часто имеет более низкие скорости осаждения, чем импульсное постоянное токовое распыление.

В конечном итоге, выбор правильной техники осаждения заключается в подборе инструмента к конкретным электрическим свойствам вашего материала мишени.

Сводная таблица:

Характеристика	Стандартное постоянное токовое распыление	Импульсное постоянное токовое распыление
Материал мишени	Проводящие металлы (например, Ti, Al)	Изолирующие/диэлектрические материалы (например, SiO₂, Al₂O₃)
Тип напряжения	Непрерывное отрицательное постоянное напряжение	Импульсное отрицательное/положительное постоянное напряжение
Ключевой механизм	Непрерывная ионная бомбардировка	Нейтрализация заряда во время положительного импульса
Основное преимущество	Высокая скорость осаждения для металлов	Предотвращает искрение, обеспечивает стабильное осаждение диэлектриков
Ограничение	Не работает с изоляторами (вызывает искрение)	Более низкая скорость осаждения, более сложный источник питания
