Что Такое Сварка Горячим Изостатическим Прессованием? Достижение Бесшовного Высокопрочного Соединения Материалов

«Сварка» горячим изостатическим прессованием (ГИП) — это метод твердофазного соединения, более точно известный как диффузионное соединение. Вместо плавления материалов с помощью дуги или пламени, этот процесс использует комбинацию интенсивного, равномерного давления и высокой температуры в инертной атмосфере. Это заставляет атомы двух отдельных компонентов взаимно диффундировать, создавая бесшовное металлургическое соединение на границе раздела без перехода в жидкую фазу.

Основное отличие заключается в том, что традиционная сварка плавит и сплавляет материалы, создавая отчетливый шов и зону термического влияния. Диффузионное соединение методом ГИП превращает два компонента в единое монолитное целое на атомном уровне, часто приводя к получению соединения, прочность которого не уступает прочности основного материала.

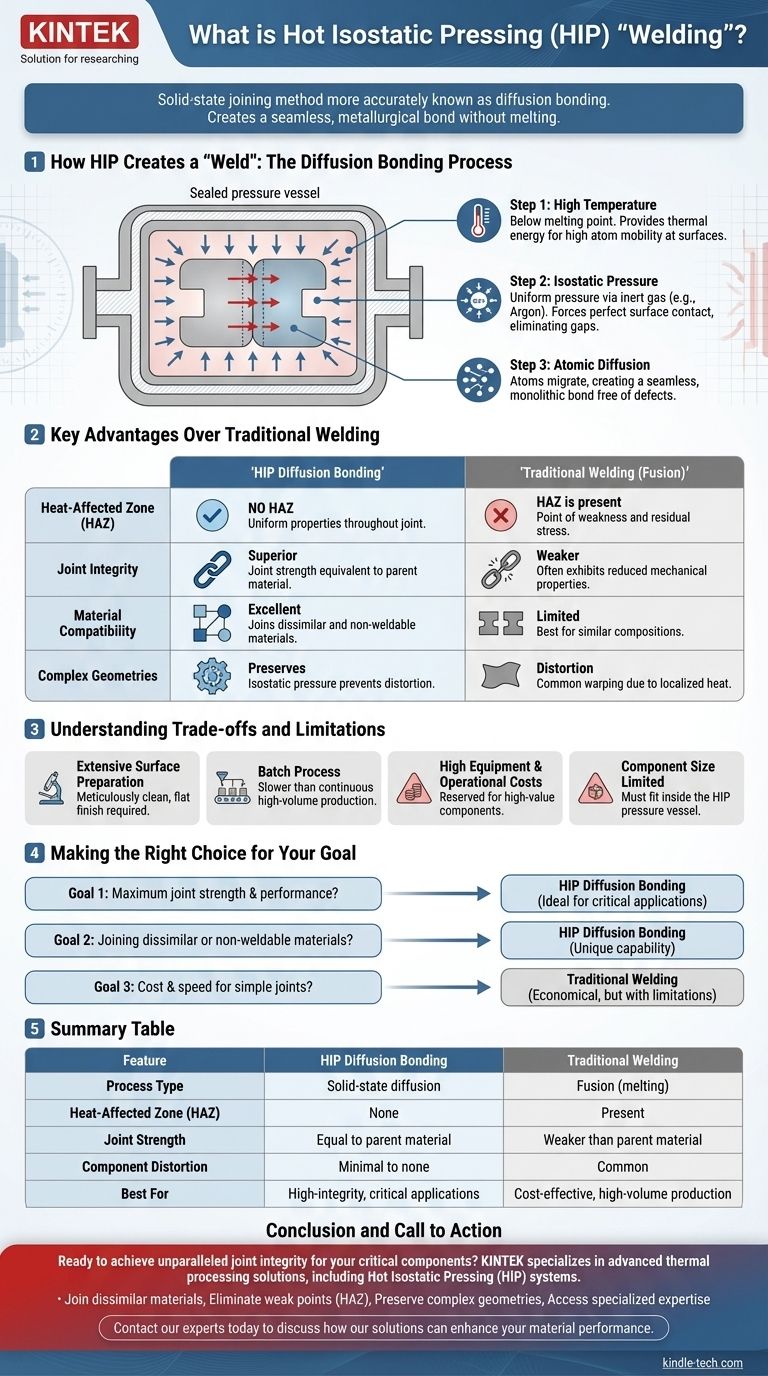

Что такое сварка горячим изостатическим прессованием? Достижение бесшовного высокопрочного соединения материалов

Как ГИП создает «сварное соединение»: процесс диффузионного соединения

ГИП достигает этого уникального твердофазного соединения благодаря точному контролю трех ключевых факторов: температуры, давления и атмосферы. Соединяемые компоненты помещаются в плотный контакт внутри герметичного сосуда высокого давления.

Роль высокой температуры

Сосуд нагревается до температуры ниже точки плавления материалов. Эта повышенная температура обеспечивает тепловую энергию, необходимую для высокой подвижности атомов на поверхности каждого компонента.

Роль изостатического давления

Одновременно сосуд заполняется инертным газом высокого давления, обычно аргоном. Это «изостатическое» давление является равномерным, что означает, что оно прикладывает одинаковую силу со всех сторон. Это огромное давление заставляет две сопрягаемые поверхности вступать в идеальный, плотный контакт, устраняя любые микроскопические зазоры или пустоты между ними.

Результат: атомная диффузия

Когда поверхности удерживаются в идеальном контакте давлением, а атомы активизируются теплом, атомы начинают мигрировать через границу между двумя компонентами. В ходе процесса эта диффузия создает соединение, которое является металлургически бесшовным и свободным от дефектов.

Ключевые преимущества перед традиционной сваркой

Использование ГИП для диффузионного соединения предлагает значительные преимущества для критически важных применений, где целостность соединения имеет первостепенное значение.

Отсутствие плавления или зоны термического влияния (ЗТВ)

Поскольку материал никогда не плавится, ГИП позволяет избежать создания зоны термического влияния (ЗТВ). ЗТВ в традиционных сварных швах часто является точкой механической слабости, остаточных напряжений и сниженной коррозионной стойкости. Детали, соединенные методом ГИП, имеют однородные свойства материала по всему соединению.

Превосходная целостность соединения

Процесс диффузионного соединения создает истинное металлургическое соединение. Полученное соединение может демонстрировать механические свойства, такие как прочность на растяжение и усталостная прочность, эквивалентные свойствам основного материала.

Соединение разнородных и несвариваемых материалов

ГИП исключительно эффективен для соединения материалов с очень разными химическими составами или точками плавления, которые невозможно соединить обычной сваркой плавлением. Это позволяет создавать гибридные компоненты с уникальными комбинациями свойств.

Сохранение сложных геометрий

Равномерный, изостатический характер давления гарантирует, что компоненты не деформируются и не искривляются в процессе. Это критически важно при соединении предварительно обработанных, высокоточных деталей со сложными формами или внутренними каналами.

Понимание компромиссов и ограничений

Хотя диффузионное соединение методом ГИП является мощным, оно не является универсальной заменой для всех сварочных процессов. Оно имеет специфические требования и ограничения, которые делают его подходящим для определенных применений.

Критически важна тщательная подготовка поверхности

Для возникновения атомной диффузии сопрягаемые поверхности должны быть тщательно очищены и обработаны до очень тонкой, плоской поверхности. Любые оксиды или загрязнения на поверхности будут действовать как барьер и препятствовать успешному соединению.

Партионный процесс, а не непрерывный

Компоненты должны быть загружены в сосуд ГИП, обработаны в течение нескольких часов, а затем охлаждены перед извлечением. Этот партионный характер делает его менее подходящим для крупносерийных, непрерывных производственных линий по сравнению с автоматизированной дуговой сваркой.

Высокие затраты на оборудование и эксплуатацию

Системы ГИП представляют собой значительные капитальные вложения, а эксплуатационные расходы, связанные с высоким давлением, температурами и потреблением инертного газа, значительны. Это, как правило, резервирует процесс для дорогостоящих компонентов.

Размер компонента ограничен

Соединяемые детали должны помещаться внутри сосуда высокого давления ГИП, что ограничивает максимальный размер конечной сборки.

Правильный выбор для вашей цели

Выбор правильного процесса соединения требует сопоставления возможностей метода с вашей основной инженерной задачей.

Если ваша основная задача — максимальная прочность и производительность соединения: диффузионное соединение методом ГИП идеально подходит для создания соединений, неотличимых от основного материала, устраняя слабые места традиционных сварных швов.
Если ваша основная задача — соединение разнородных или несвариваемых материалов: ГИП предоставляет уникальную возможность создавать прочные твердофазные соединения между сплавами, которые невозможно соединить сваркой плавлением.
Если ваша основная задача — стоимость и скорость для простых соединений: традиционные методы сварки почти всегда более экономичны и быстры для применений, где зона термического влияния и некоторая деформация приемлемы.

Понимая его принципы, вы можете использовать ГИП для решения сложных производственных задач, которые невозможно решить с помощью обычных методов соединения.

Сводная таблица:

Характеристика	Диффузионное соединение ГИП	Традиционная сварка
Тип процесса	Твердофазная диффузия	Плавление (сварка плавлением)
Зона термического влияния (ЗТВ)	Отсутствует	Присутствует
Прочность соединения	Равна прочности основного материала	Слабее основного материала
Совместимость материалов	Отлично подходит для разнородных материалов	Ограничена
Деформация компонента	Минимальная или отсутствует	Распространена
Лучше всего подходит для	Высококачественные, критически важные применения	Экономичное, крупносерийное производство
