Что Такое Рама Пресса? Основа Точности И Управления Силой В Прессах

По своей сути, рама пресса – это структурная основа механического, гидравлического или пневматического пресса. Это массивная, жесткая конструкция, обычно состоящая из станины, стоек и траверсы, спроектированная для поглощения и удержания огромных сил, возникающих во время операций формовки, штамповки или прессования. Ее единственная цель – поддерживать выравнивание и точность под экстремальной нагрузкой.

Качество рамы пресса измеряется не ее размером, а ее способностью сопротивляться деформации. Некачественная рама, которая изгибается или «раскрывается» под нагрузкой, будет производить неточные детали, вызывать преждевременный износ инструмента и в конечном итоге компрометировать весь производственный процесс.

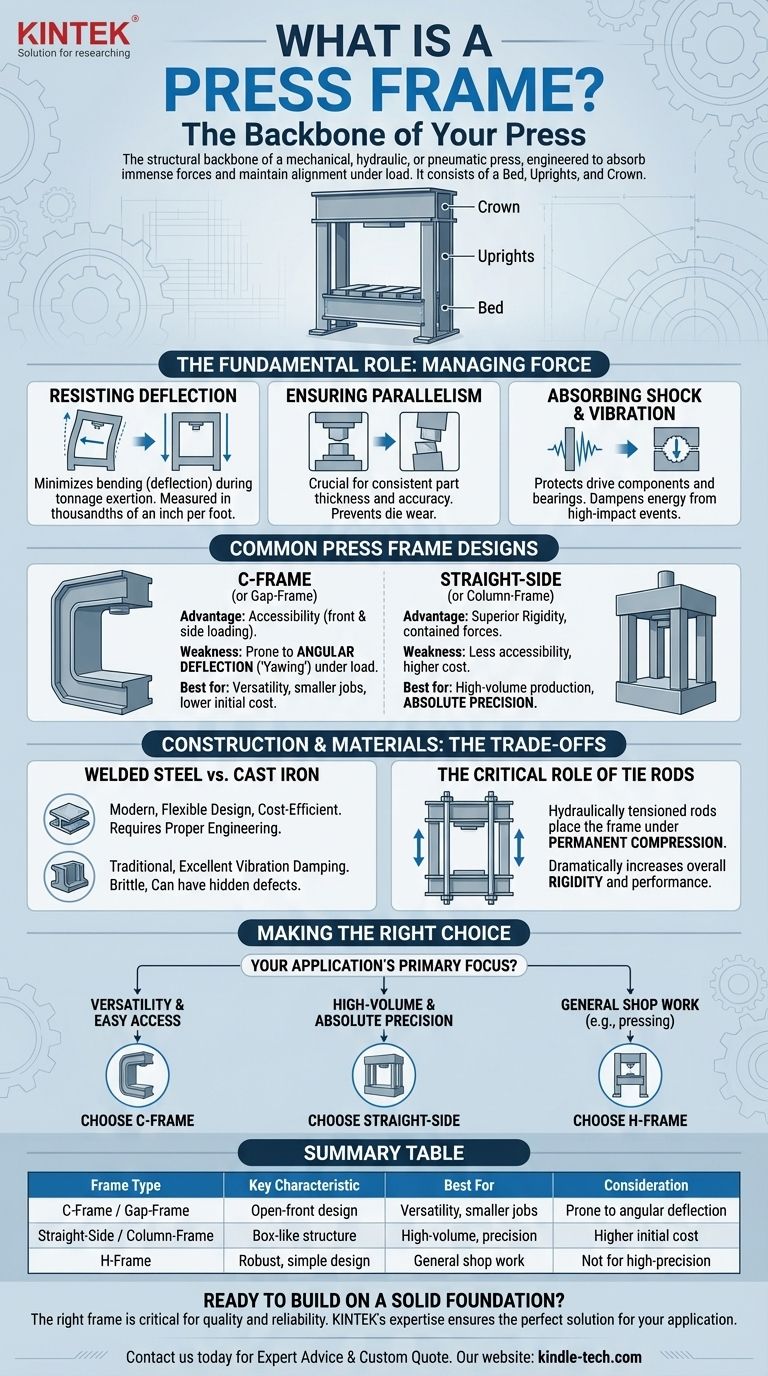

Что такое рама пресса? Основа точности и управления силой в прессах

Фундаментальная роль рамы пресса: управление силой

Рама пресса – это не пассивный корпус; это активная система для управления силой и поддержания стабильности. Ее производительность определяет качество и стабильность каждой производимой детали.

Сопротивление деформации

Когда пресс оказывает усилие, равная и противоположная сила прикладывается к раме, заставляя ее растягиваться и изгибаться. Это отклонение от ее исходного состояния называется деформацией. Хорошо спроектированная рама имеет достаточную массу и структурную целостность, чтобы свести деформацию к абсолютному минимуму, часто измеряемому в тысячных долях дюйма на фут.

Обеспечение параллельности

Наиболее критическим следствием деформации рамы является потеря параллельности между движущимся ползуном и неподвижной станиной. Если рама деформируется, верхняя и нижняя половины штампа больше не будут идеально совпадать. Это приводит к непостоянной толщине детали, заусенцам и размерным неточностям.

Поглощение ударов и вибрации

Штамповка и формовка – это высокоударные процессы, которые генерируют значительные сотрясения. Большая масса и жесткость рамы помогают гасить эту энергию, защищая чувствительные компоненты привода и подшипники пресса от преждевременного выхода из строя и уменьшая вибрацию в окружающей среде.

Распространенные конструкции рам прессов и их особенности

Геометрия рамы является самым большим фактором в том, как она управляет силой. Две наиболее распространенные конструкции имеют явные преимущества и недостатки.

C-образная рама (или рама с зазором)

Как следует из названия, эта рама пресса имеет форму буквы «C». Ее основное преимущество – доступность, позволяющая легко загружать и выгружать детали и инструменты спереди и с боков.

Однако ее открытая передняя конструкция является ее самой большой слабостью. Под нагрузкой «горловина» C-образной рамы склонна к раскрытию, явлению, известному как угловая деформация или «рыскание». Это делает прессы с C-образной рамой менее подходящими для высокоточных или тяжелых работ, где параллельность имеет решающее значение.

Прямобортная рама (или колонная рама)

Прямобортный пресс имеет прочную, коробчатую конструкцию с вертикальными колоннами, поддерживающими траверсу непосредственно над станиной. Эта конструкция полностью удерживает силы прессования внутри колонн, которые находятся под чистым натяжением.

Эта конструкция обеспечивает значительно превосходящую жесткость и сопротивление деформации по сравнению с C-образной рамой. Прямобортные прессы являются стандартом для высокоскоростных, высокотоннажных и прогрессивных штамповочных применений, где точность и повторяемость являются обязательными.

Понимание компромиссов: конструкция и материалы

Способ изготовления рамы и используемые материалы так же важны, как и ее общий дизайн.

Сварная сталь против чугуна

Большинство современных рам прессов изготавливаются из сварных стальных листов. Этот метод предлагает гибкость дизайна и экономическую эффективность. Правильное проектирование, сварка и последующая термическая обработка для снятия напряжений имеют решающее значение для предотвращения усталости и обеспечения долгосрочной структурной целостности.

Чугун, традиционный материал, обладает отличными характеристиками демпфирования вибрации. Однако он более хрупок, чем сталь, а процесс литья крупных, сложных рам может быть дорогим и подверженным скрытым дефектам.

Критическая роль стяжных болтов

Многие высококачественные прямобортные прессы включают стяжные болты. Это большие стальные стержни, которые проходят вертикально через компоненты рамы (станину, колонны, траверсу) и гидравлически натягиваются до определенного предварительного натяжения.

Этот процесс помещает всю конструкцию рамы под постоянное сжатие. Когда пресс работает, генерируемая сила должна сначала преодолеть это массивное предварительное сжатие, прежде чем она сможет вызвать какое-либо растягивающее напряжение или деформацию в раме. Это значительно увеличивает общую жесткость пресса и является отличительной чертой высокопроизводительной машины.

Правильный выбор для вашего применения

Идеальная рама полностью определяется требованиями вашей работы – балансируя доступность, точность и стоимость.

Если ваша основная цель – универсальность и легкий доступ к деталям для небольших работ: C-образный пресс предлагает лучшее сочетание доступности и более низкой начальной стоимости.
Если ваша основная цель – крупносерийное производство и абсолютная точность: Прямобортный пресс, особенно с предварительно напряженными стяжными болтами, необходим для поддержания точности и максимального срока службы штампа.
Если ваша основная цель – общие цеховые работы, такие как запрессовка подшипников или выпрямление деталей: Простой гидравлический пресс H-образной формы обеспечивает надежное и экономичное решение без сложности производственного штамповочного пресса.

В конечном итоге, понимание рамы пресса – это понимание основы, на которой строится все качество деталей и надежность процесса.

Сводная таблица:

Тип рамы	Ключевая характеристика	Лучше всего подходит для	Соображения
C-образная рама / рама с зазором	Открытая передняя конструкция для доступности	Универсальность, легкая загрузка деталей, небольшие работы	Склонна к угловой деформации под нагрузкой
Прямобортная рама / колонная рама	Коробчатая конструкция для превосходной жесткости	Крупносерийное производство, абсолютная точность	Более высокая начальная стоимость, меньшая доступность
H-образная рама	Прочная, простая конструкция	Общие цеховые работы (например, запрессовка подшипников)	Не для высокоточной штамповки
