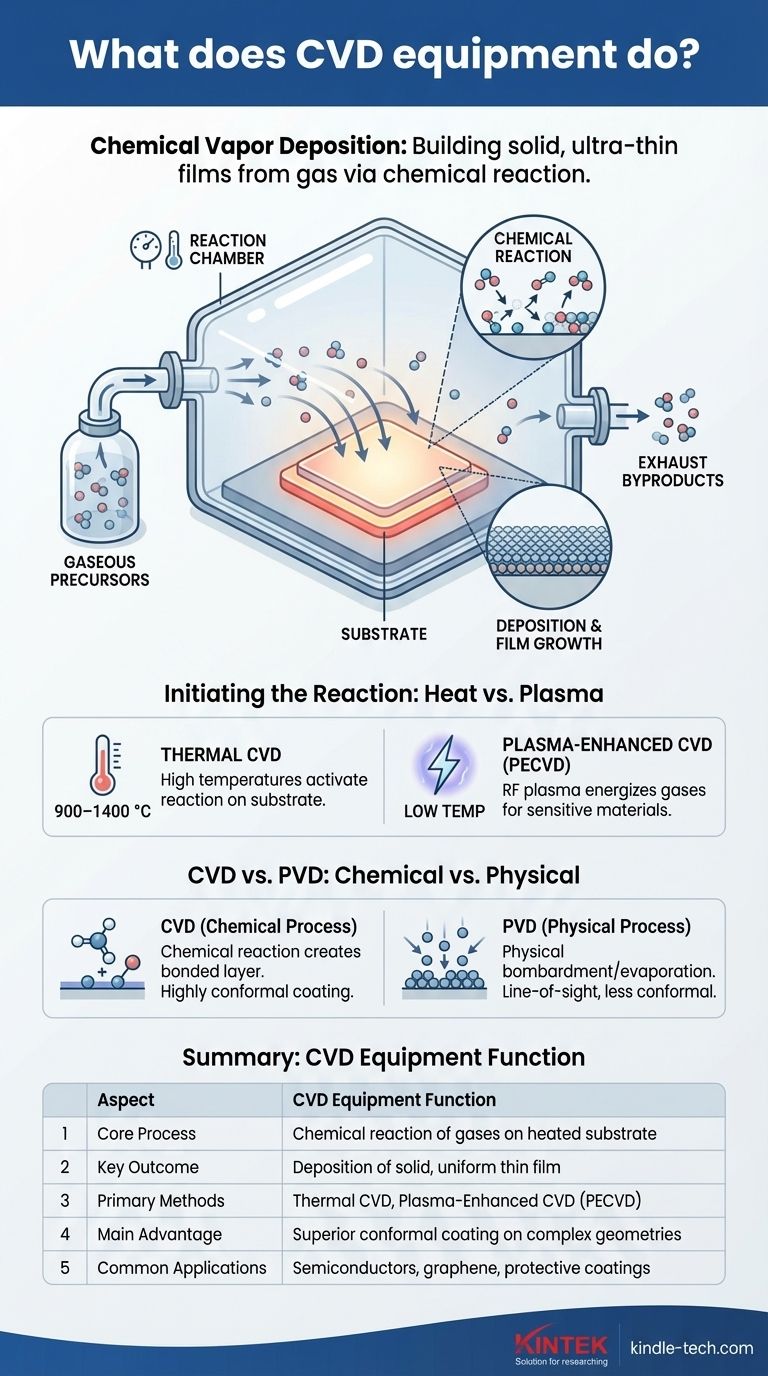

Оборудование для химического осаждения из паровой фазы (CVD) - важнейший инструмент в современном производстве и изготовлении полупроводников.Оно используется для нанесения тонких пленок материалов на подложки в результате химических реакций в контролируемой среде.Эти тонкие пленки необходимы для создания покрытий, изоляционных слоев и проводящих дорожек в полупроводниковых приборах.Процессы CVD универсальны и находят применение для нанесения рисунка на пленки, формирования изоляционных материалов в транзисторах и осаждения проводящих металлов для электрических схем.Оборудование позволяет точно контролировать толщину, состав и однородность пленки, что делает его незаменимым в таких отраслях, как электроника, оптика и материаловедение.
Ключевые моменты:
-
Осаждение тонких пленок:
- Оборудование CVD используется в основном для нанесения тонких пленок материалов на подложки.Это достигается путем введения реактивных газов в камеру, где они вступают в химические реакции, образуя твердую пленку на подложке.
- Осажденные пленки могут быть изготовлены из различных материалов, включая металлы, керамику и полимеры, в зависимости от области применения.
-
Применение в производстве полупроводников:
- CVD играет важнейшую роль в производстве полупроводниковых приборов.Он используется для создания изоляционных слоев, таких как изоляция мелких траншей (STI), предметаллический диэлектрик (PMD) и межметаллический диэлектрик (IMD).
- Она также используется для нанесения проводящих материалов, таких как вольфрам, медь и алюминий, которые образуют межсоединения в интегральных схемах.
-
Универсальность при нанесении рисунка на пленку:
- Процессы CVD используются для нанесения рисунка на пленку, что предполагает создание на подложке определенных форм или структур.Это необходимо для определения характеристик полупроводниковых устройств, таких как транзисторы и конденсаторы.
-
Формирование конформных слоев:
- Одним из ключевых преимуществ CVD является способность формировать конформные слои.Это означает, что осажденная пленка равномерно покрывает подложку, даже в случае сложной геометрии или структур с высоким проекционным отношением.
- Конформные пленки очень важны для таких применений, как заполнение зазоров в электрических цепях, где равномерное покрытие обеспечивает надежную работу.
-
Широкий спектр применения:
- Помимо полупроводников, CVD используется в самых разных отраслях.Например, с его помощью создаются защитные покрытия на инструментах, оптические покрытия на линзах и даже биосовместимые покрытия на медицинских устройствах.
- Гибкость процессов CVD делает их пригодными как для исследований, так и для промышленного производства.
-
Точность и контроль:
- Оборудование CVD позволяет точно контролировать процесс осаждения, включая такие параметры, как температура, давление и расход газа.Такая точность обеспечивает стабильное качество и свойства пленки, что очень важно для высокопроизводительных приложений.
-
Интеграция с другими процессами:
- CVD часто интегрируется с другими технологиями изготовления, такими как физическое осаждение из паровой фазы (PVD) и травление, для создания сложных структур устройств.Такая интеграция необходима для передового производства полупроводников.
Таким образом, CVD-оборудование - это универсальный и необходимый инструмент для контролируемого и точного осаждения тонких пленок.Сферы его применения простираются от производства полупроводников до нанесения покрытий и не только, что делает его краеугольным камнем современного производства и развития технологий.
Сводная таблица:
| Ключевая функция | Описание |
|---|---|
| Осаждение тонких пленок | Осаждение таких материалов, как металлы, керамика и полимеры, на подложки с помощью химических реакций. |
| Применение в полупроводниковой промышленности | Создание изоляционных слоев (STI, PMD, IMD) и нанесение проводящих металлов (вольфрам, медь). |
| Паттернинг пленок | Определение форм и структур для транзисторов, конденсаторов и других устройств. |
| Конформные слои | Обеспечивает равномерное покрытие пленкой сложных геометрических форм для надежной работы. |
| Широкие области применения | Используется в оптике, медицинских приборах и защитных покрытиях в различных отраслях промышленности. |
| Точный контроль | Обеспечивает точный контроль температуры, давления и расхода газа для получения стабильных результатов. |
| Интеграция с другими процессами | Сочетание с PVD и травлением для передового производства полупроводников. |
