Как инкубаторы поддерживают постоянную температуру? Точный контроль для надежного культивирования клеток

По своей сути, инкубаторы поддерживают постоянную температуру посредством точного и непрерывного цикла обратной связи. Высокочувствительный датчик температуры постоянно измеряет внутреннюю среду. Эти показания передаются микропроцессорному контроллеру, который сравнивает их с желаемой температурой («уставкой») и мгновенно активирует или деактивирует систему нагрева для исправления любого отклонения, каким бы малым оно ни было.

Задача поддержания «постоянной» температуры — это не статическое состояние, а динамическое равновесие. Истинная стабильность достигается за счет сочетания быстрого считывания показаний, интеллектуальных алгоритмов управления и элементов физической конструкции, таких как изоляция и циркуляция воздуха, которые работают вместе, чтобы противостоять внешним изменениям и обеспечивать внутреннюю однородность.

Анатомия контроля температуры

Чтобы понять, как работает инкубатор, необходимо сначала понять его три критически важных компонента: датчик, контроллер и нагревательный элемент. Эти части образуют классический контур системы управления.

Датчик: Нервы системы

Точность всей системы начинается с датчика. Он должен надежно обнаруживать мельчайшие колебания температуры.

Большинство современных инкубаторов используют высокоточные датчики, такие как платиновые термометры сопротивления (PRT или Pt100) или термисторы. Эти устройства очень предсказуемо изменяют свое электрическое сопротивление при изменении температуры, что позволяет контроллеру получать точные показания.

Контроллер: Мозг операции

Контроллер — это микропроцессор, который принимает решения. Он постоянно сравнивает данные в реальном времени от датчика с заданной пользователем уставкой.

Когда датчик сообщает о температуре ниже уставки, контроллер посылает сигнал для активации нагревательного элемента. Когда температура достигает или превышает уставку, он отключает питание. Этот простой цикл «включить/выключить» является самой базовой формой управления.

Нагревательный элемент: Двигатель

Нагревательный элемент обычно представляет собой систему проводов или фольги, которые нагреваются при прохождении через них электричества. Эти элементы стратегически расположены для распределения тепла.

В инкубаторах с прямым нагревом эти элементы находятся внутри стенок камеры. В инкубаторах с водяной рубашкой они нагревают окружающий буфер воздуха или воды, который затем равномерно излучает тепло в основную камеру.

Как достигаются стабильность и однородность

Простое включение и выключение нагревателя недостаточно для обеспечения постоянной, равномерной температуры, необходимой для чувствительных биологических применений. Сложные инкубаторы используют дополнительную инженерию для достижения истинной стабильности.

Мощность изоляции

Высококачественная изоляция — это первая линия защиты от колебаний температуры окружающей среды. Минимизируя потери тепла в окружающее помещение, инкубатор уменьшает объем работы, которую должна выполнять система отопления, что приводит к меньшему количеству и меньшим циклам нагрева и большей стабильности.

Активная циркуляция воздуха

Температурная однородность (обеспечение одинаковой температуры в верхней и нижней части камеры) так же важна, как и стабильность.

Большинство инкубаторов используют небольшой, мягкий вентилятор для циркуляции воздуха. Эта принудительная конвекция предотвращает термическую стратификацию, устраняя горячие и холодные точки и гарантируя, что каждый образец испытывает абсолютно одинаковую температуру.

ПИД-регулятор: Предотвращение колебаний температуры

Передовые инкубаторы используют ПИД-регулятор (пропорционально-интегрально-дифференциальный). Это интеллектуальный алгоритм, который выходит далеко за рамки простого управления включением/выключением, чтобы предотвратить перерегулирование и недорегулирование уставки.

• Пропорциональная (P): Реагирует на текущую ошибку. Чем дальше температура от уставки, тем больше мощности он подает.
• Интегральная (I): Корректирует прошлую ошибку. Она компенсирует небольшие, установившиеся ошибки, которые пропорциональный член может пропустить, «учась» более точно поддерживать температуру с течением времени.
• Дифференциальная (D): Прогнозирует будущую ошибку. Она ослабляет реакцию нагрева по мере приближения температуры к уставке, предотвращая ее перерегулирование цели.

Вместе эти три члена позволяют инкубатору быстро повышать температуру, а затем «смягчать посадку», чтобы зафиксироваться на уставке с исключительной точностью.

Понимание компромиссов: Общие конструкции инкубаторов

Физическая конструкция инкубатора оказывает большое влияние на его производительность. Две наиболее распространенные конструкции — с воздушной и водяной рубашкой.

Инкубаторы с воздушной рубашкой

Эти инкубаторы окружены слоем воздуха, который нагревается и служит изолятором.

Они быстро нагреваются и восстанавливают температуру после открытия дверцы, потому что воздух имеет низкую тепловую массу. Это делает их легче и проще в установке, но также более восприимчивыми к колебаниям комнатной температуры.

Инкубаторы с водяной рубашкой

Эти модели окружены большим резервуаром с нагретой водой. Высокая теплоемкость воды делает ее исключительным тепловым буфером.

Эта конструкция обеспечивает превосходную термическую стабильность и очень устойчива к изменениям температуры окружающей среды или отключениям электроэнергии. Однако эти инкубаторы очень тяжелые, требуют много времени для первоначального нагрева и нуждаются в большем обслуживании для предотвращения загрязнения воды.

Правильный выбор для вашего применения

Выбор правильной конструкции инкубатора имеет решающее значение для успеха эксперимента. Ваш выбор зависит от конкретных требований вашей работы.

• Если ваша основная цель — максимальная термическая стабильность для чувствительных, долгосрочных культур: Способность инкубатора с водяной рубашкой буферизовать внешние изменения часто является лучшим выбором.
• Если ваша основная цель — быстрое восстановление температуры в загруженной лаборатории с частым открыванием дверцы: Модель с воздушной рубашкой или прямым нагревом с принудительной циркуляцией воздуха послужит вам лучше.
• Если ваша основная цель — бюджет и простая настройка для общих целей: Современный инкубатор с прямым нагревом и качественным ПИД-регулятором предлагает надежное и экономичное решение.

Понимание этих инженерных принципов позволяет вам смотреть дальше уставки на экране и выбирать инструмент, который действительно защищает вашу работу.

Сводная таблица:

Компонент	Функция	Ключевая особенность
Датчик	Измеряет внутреннюю температуру	Высокая точность (например, Pt100, термистор)
Контроллер	Сравнивает данные датчика с уставкой	ПИД-алгоритм для точности
Нагревательный элемент	Обеспечивает нагрев камеры	Прямой нагрев или конструкция с рубашкой
Изоляция	Минимизирует потери тепла	Высококачественные материалы для стабильности
Циркуляция воздуха	Обеспечивает равномерную температуру	Вентилятор для принудительной конвекции

Обеспечьте процветание ваших клеточных культур с помощью правильного инкубатора.

Выбор правильного инкубатора имеет решающее значение для успеха вашей чувствительной биологической работы. Точный контроль температуры, стабильность и однородность, обеспечиваемые высококачественным инкубатором, являются обязательными условиями для получения воспроизводимых результатов.

В KINTEK мы специализируемся на лабораторном оборудовании, включая ряд инкубаторов, разработанных для удовлетворения строгих требований современных исследований. Независимо от того, нужна ли вам быстрое восстановление температуры в модели с воздушной рубашкой или превосходная стабильность инкубатора с водяной рубашкой, у нас есть опыт, чтобы помочь вам выбрать идеальный инструмент для вашего применения.

Позвольте нашим специалистам помочь вам найти идеальное решение для вашей лаборатории. Свяжитесь с KINTEK сегодня, чтобы обсудить ваши потребности в инкубаторах и убедиться, что ваши эксперименты основаны на надежном контроле температуры.

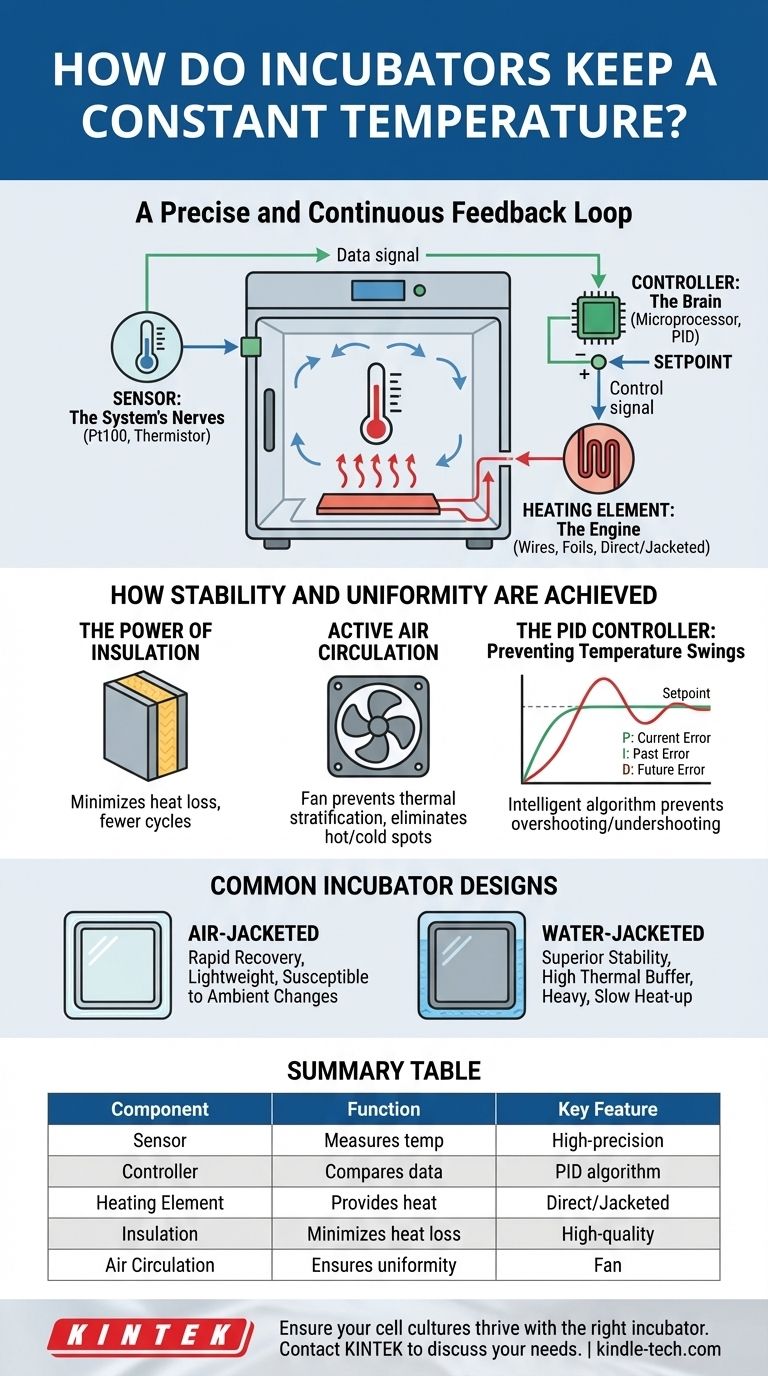

Визуальное руководство
