Какая температура должна быть у роторного испарителя? Освойте правило «Дельта 20» для безопасного и эффективного удаления растворителя

Определение оптимальной температуры для роторного испарителя, или ротавапора, не сводится к поиску одного волшебного числа. Правильная температура полностью зависит от удаляемого растворителя, достижимого вакуумного давления и термической стабильности вашего соединения. Наиболее распространенное руководство — установить температуру нагревательной бани примерно на 20°C выше точки кипения вашего растворителя при рабочем давлении.

Основной принцип заключается не в нагреве образца до его атмосферной точки кипения, а в понижении точки кипения растворителя путем создания вакуума. Роль нагревательной бани заключается просто в обеспечении энергии, необходимой для испарения при этой новой, более низкой температуре.

Основной принцип: Баланс температуры и давления

Роторный испаритель работает за счет манипулирования взаимосвязью между точкой кипения жидкости и давлением в системе. Понимание этого баланса является ключом к эффективному использованию.

Почему не существует единственной «правильной» температуры

Точка кипения жидкости — это температура, при которой ее давление пара становится равным давлению окружающей среды.

На уровне моря вода кипит при 100°C. В горах, где атмосферное давление ниже, вода кипит при более низкой температуре. Ротавапор использует этот же принцип.

Роль вакуума

Создание вакуума с помощью насоса резко снижает давление внутри системы.

Это снижение давления значительно понижает точку кипения вашего растворителя. Это позволяет испарять такие растворители, как этанол или этилацетат, при комнатной температуре или чуть выше, защищая термочувствительные соединения.

Роль нагревательной бани

После того как вакуум понизил точку кипения растворителя, нагревательная баня обеспечивает тепловую энергию (известную как скрытая теплота парообразования), необходимую для фазового перехода из жидкого состояния в газообразное.

Без бани испарение отнимало бы энергию у самого растворителя, заставляя его охлаждаться и в конечном итоге прекращать кипение. Баня обеспечивает непрерывность и эффективность процесса.

Применение правила «Дельта 20»

«Правило Дельта 20» (или правило Δ20) — это широко принятое руководство по установке трех ключевых температур в системе роторного испарения.

Три температуры

Правило гласит, что между каждой стадией должна быть разница в 20°C: нагревательная баня, пар и охлаждающий конденсатор.

Баня > Пар > Конденсатор

Этот температурный градиент обеспечивает эффективное и контролируемое испарение и повторную конденсацию.

Шаг 1: Определите целевую температуру пара

Температура пара — это точка кипения вашего растворителя при используемом давлении. Вы можете найти ее с помощью номограммы давления-температуры, которая является стандартной таблицей в большинстве химических лабораторий.

Для многих распространенных органических растворителей целевая температура пара около 40°C обеспечивает хороший баланс между скоростью и безопасностью.

Шаг 2: Установите температуру нагревательной бани

Следуя правилу Дельта 20, установите температуру нагревательной бани на 20°C выше целевой температуры пара.

При целевой температуре пара 40°C вы установите нагревательную баню на 60°C.

Шаг 3: Установите температуру конденсатора

Аналогично, установите температуру охлаждающей жидкости (проходящей через конденсатор) на 20°C ниже целевой температуры пара.

При целевой температуре пара 40°C ваш хладагент должен быть 20°C или ниже. Стандартной водопроводной воды часто бывает достаточно, если она достаточно холодная.

Понимание компромиссов и подводных камней

Установка температуры — это акт балансирования. Отклонение от идеальной настройки может привести к неэффективности или опасным ситуациям.

Риск вспенивания и выброса (Bumping)

Если разница температур между баней и точкой кипения растворителя слишком велика или если вакуум прикладывается слишком резко, жидкость может закипеть бурно.

Это называется выбросом (bumping). Это может привести к разбрызгиванию раствора в конденсатор и приемную колбу, загрязняя ваш продукт и нарушая разделение.

Риск деградации образца

Основная причина использования ротавапора — работа с термочувствительными материалами. Даже «низкая» температура бани в 60°C может быть слишком высокой для высоконестабильных соединений. Всегда используйте самую низкую возможную температуру, которая обеспечивает разумную скорость испарения.

Неэффективная конденсация

Если нагревательная баня слишком горячая, она может создавать пар быстрее, чем конденсатор успевает превратить его обратно в жидкость. Это перегружает конденсатор, заставляя пары растворителя проходить в вакуумный насос.

Это снижает выход, повреждает насос и выбрасывает потенциально вредные пары растворителя в лабораторию.

Медленное испарение

Если температура бани слишком низкая, вы не обеспечите достаточно энергии для поддержания кипения. Испарение будет чрезвычайно медленным или может полностью остановиться.

Сделайте правильный выбор для вашей цели

Всегда ставьте в приоритет стабильность вашего соединения. Используйте следующие рекомендации для корректировки настроек в зависимости от вашей основной цели.

• Если ваш главный приоритет — защита термочувствительного образца: Отдайте предпочтение глубокому вакууму, чтобы максимально понизить точку кипения, и используйте самую низкую соответствующую температуру бани.
• Если ваш главный приоритет — скорость при работе со стабильным соединением: Используйте немного более высокую температуру бани (например, Дельта 25-30) для более быстрого испарения, но внимательно следите за колбой на предмет признаков выброса.
• Если вы работаете с растворителем с высокой точкой кипения (например, вода или ДМФА): Вам потребуется более высокая температура бани (до 100°C для воды) и сильный вакуум для достижения эффективной скорости испарения.
• Если вы когда-либо сомневаетесь: Начните с консервативной температуры бани (например, 40°C) и медленно понижайте давление в системе, пока не увидите устойчивую скорость конденсации на змеевиках конденсатора.

Освоение взаимодействия температуры и давления — ключ к безопасному, эффективному и воспроизводимому роторному испарению.

Сводная таблица:

Настройка	Назначение	Руководство
Нагревательная баня	Обеспечивает энергию для испарения	На 20°C выше температуры пара
Температура пара	Точка кипения растворителя при рабочем давлении	Цель ~40°C для распространенных растворителей
Конденсатор	Охлаждает пар обратно в жидкость	На 20°C ниже температуры пара
Вакуумное давление	Понижает точку кипения растворителя	Регулируется на основе номограммы «Растворитель Т-Р»

Оптимизируйте процесс роторного испарения с KINTEK

Испытываете трудности с эффективностью удаления растворителя или защитой термочувствительных соединений? KINTEK специализируется на прецизионном лабораторном оборудовании и расходных материалах, обеспечивающих надежную работу для ваших лабораторных нужд. Наши роторные испарители оснащены точным контролем температуры и надежными вакуумными системами, обеспечивающими безопасное и эффективное испарение растворителя при защите ваших ценных образцов.

Мы помогаем вам достичь:

• Последовательных результатов: Точный контроль температуры и давления для воспроизводимого испарения
• Защита образцов: Оптимизированные настройки для термочувствительных материалов
• Более быстрая обработка: Эффективная конструкция, сокращающая время испарения
• Повышенная безопасность: Встроенные функции для предотвращения выбросов и потерь растворителя

Позвольте нашим экспертам помочь вам выбрать правильное оборудование и оптимизировать параметры испарения. Свяжитесь с нами сегодня для консультации и узнайте, как решения KINTEK могут улучшить ваш лабораторный рабочий процесс!

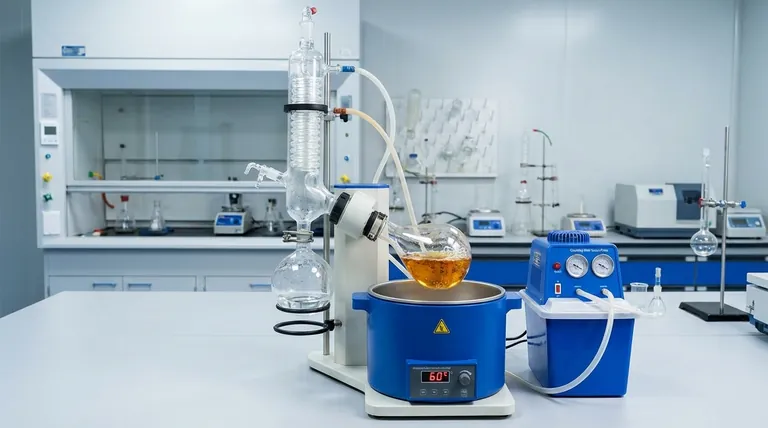

Визуальное руководство
