Основная цель создания тонкой пленки — придать поверхности материала совершенно новые свойства, не изменяя при этом объемных характеристик самого материала. Этот метод позволяет нам добавлять специфические функции — такие как электропроводность, оптическое отражение или коррозионная стойкость — к стандартной подложке, такой как стекло, кремний или металл. Например, обычное зеркало — это просто лист стекла с тонкой металлической пленкой на обратной стороне, придающей ему отражающие свойства.
По своей сути, технология тонких пленок — это инженерия поверхности. Она позволяет нам взять обычный, недорогой материал и наделить его поверхность необычными, высокопроизводительными возможностями, адаптированными для конкретной функции.
Как тонкие пленки фундаментально изменяют материал
Сила этой технологии заключается в разделении структурной роли материала и его поверхностной функции. Базовый материал обеспечивает форму и прочность, в то время как нанесенный на него невероятно тонкий слой обеспечивает высокоспециализированное и спроектированное свойство.
От объемных свойств к функциональности поверхности
Подложка, такая как кремниевая пластина или лист архитектурного стекла, обеспечивает необходимую физическую структуру. Она выбирается исходя из ее механической прочности, жесткости или прозрачности.
Затем на эту подложку наносится тонкая пленка, толщина которой часто составляет от нанометров до микрометров. Этот слой спроектирован для выполнения одной критически важной функции, такой как проведение электричества, фильтрация света или защита от царапин.
Важность точности на атомном уровне
Во многих современных приложениях, особенно в полупроводниках, точность этих пленок имеет первостепенное значение. По мере того как электронные компоненты, такие как компьютерные чипы, продолжают уменьшаться в размерах, качество составляющих их тонких пленок становится основным фактором, ограничивающим производительность.
Нанесение этих слоев должно контролироваться на атомном или молекулярном уровне. Даже несколько неправильно расположенных атомов или небольшое загрязнение в пленке могут создать дефект, который нарушит работу всего устройства.
Ключевые области применения, обусловленные технологией тонких пленок
Возможность точного изменения поверхностей обеспечивает широкий спектр современных технологий. Мы можем сгруппировать эти приложения по основной функции, которую выполняет тонкая пленка.
Манипулирование светом с помощью оптических покрытий
Тонкие пленки необходимы для контроля того, как свет отражается, пропускается или поглощается. Один слой или несколько слоев могут быть уложены друг на друга для создания высокоспецифичных оптических свойств.
Примеры включают антибликовые покрытия на линзах для очков, зеркальные поверхности на лампах, покрытия для теплоизоляции на архитектурном стекле и прозрачные проводящие пленки, используемые в сенсорных дисплеях.
Управление электричеством в современной электронике
Вся полупроводниковая промышленность построена на точном нанесении тонких пленок. Эти пленки создают транзисторы, проводники и изоляторы, из которых состоят интегральные схемы.
Эта категория также включает тонкопленочные фотоэлектрические элементы для солнечной энергетики, полимерные соединения, используемые в гибких OLED-экранах, и даже компоненты тонкопленочных аккумуляторов.
Повышение долговечности и эстетики
Многие тонкие пленки служат защитной или декоративной цели. Они создают прочный барьер между основным материалом и окружающей средой.
Примеры включают твердые, износостойкие покрытия на режущих инструментах, тонкие слои хрома на сантехнических изделиях для предотвращения коррозии и придания блеска, а также защитные полимерные пленки на пищевой упаковке для сохранения свежести.
Понимание основной проблемы: Качество нанесения
Ценность тонкой пленки полностью зависит от качества ее нанесения. Процесс нанесения пленки так же важен, как и используемый материал, поскольку дефекты могут привести к полному отказу.
Критическая роль методов нанесения
Для нанесения пленок с точностью до атома используются такие методы, как химическое осаждение из паровой фазы (CVD) и физическое осаждение из паровой фазы (PVD).
Цель любого метода нанесения — создать пленку, которая будет идеально однородной, чистой и прочно сцепленной с подложкой. Условия производства должны быть тщательно контролируемы для достижения этого.
Почему дефекты так дорого обходятся
В сложном устройстве, таком как микросхема, содержащая десятки слоев тонких пленок, один дефект может испортить весь компонент.
Микроскопическая трещина, область плохого сцепления или химическое загрязнение могут нарушить поток электричества или изменить оптические свойства, делая конечный продукт бесполезным. Это делает контроль качества центральной проблемой в высокопроизводительных приложениях тонких пленок.
Выбор правильного решения для вашей цели
Эффективное применение технологии тонких пленок требует четкого понимания желаемого результата. Идеальная пленка и процесс нанесения определяются конкретным свойством поверхности, которое вы хотите спроектировать.
- Если ваш основной фокус — оптические характеристики: Ваша цель — точный контроль толщины пленки и показателя преломления для манипулирования светом, как это видно на антибликовых линзах.
- Если ваш основной фокус — электронная функциональность: Чистота и атомная однородность пленки имеют первостепенное значение для обеспечения надежной работы в таких устройствах, как микросхемы.
- Если ваш основной фокус — защита поверхности: Ключевым моментом является создание плотного, непористого барьера, который прочно сцепляется с подложкой для предотвращения коррозии или физического износа.
В конечном счете, овладение свойствами поверхности с помощью тонких пленок является краеугольным камнем современной материаловедения и технологического прогресса.
Сводная таблица:
| Цель | Ключевая функция | Общие области применения |
|---|---|---|
| Оптический контроль | Манипулирование отражением, пропусканием или поглощением света | Антибликовые покрытия, зеркала, экраны дисплеев |
| Электронная функциональность | Обеспечение проводимости, изоляции или полупроводниковых свойств | Микросхемы, солнечные элементы, гибкие OLED |
| Защита поверхности и эстетика | Повышение долговечности, коррозионной стойкости или внешнего вида | Твердые покрытия на инструментах, хромирование, упаковочные пленки |
Готовы придать превосходные свойства поверхности своим материалам?
В KINTEK мы специализируемся на высокопроизводительном лабораторном оборудовании и расходных материалах для точного нанесения тонких пленок. Независимо от того, разрабатываете ли вы оптические покрытия, электронные компоненты или защитные слои, наши решения обеспечивают точность и надежность на атомном уровне.
Позвольте нам помочь вам достичь безупречных тонких пленок, отвечающих вашим конкретным целям применения. Свяжитесь с нашими экспертами сегодня, чтобы обсудить потребности вашего проекта!

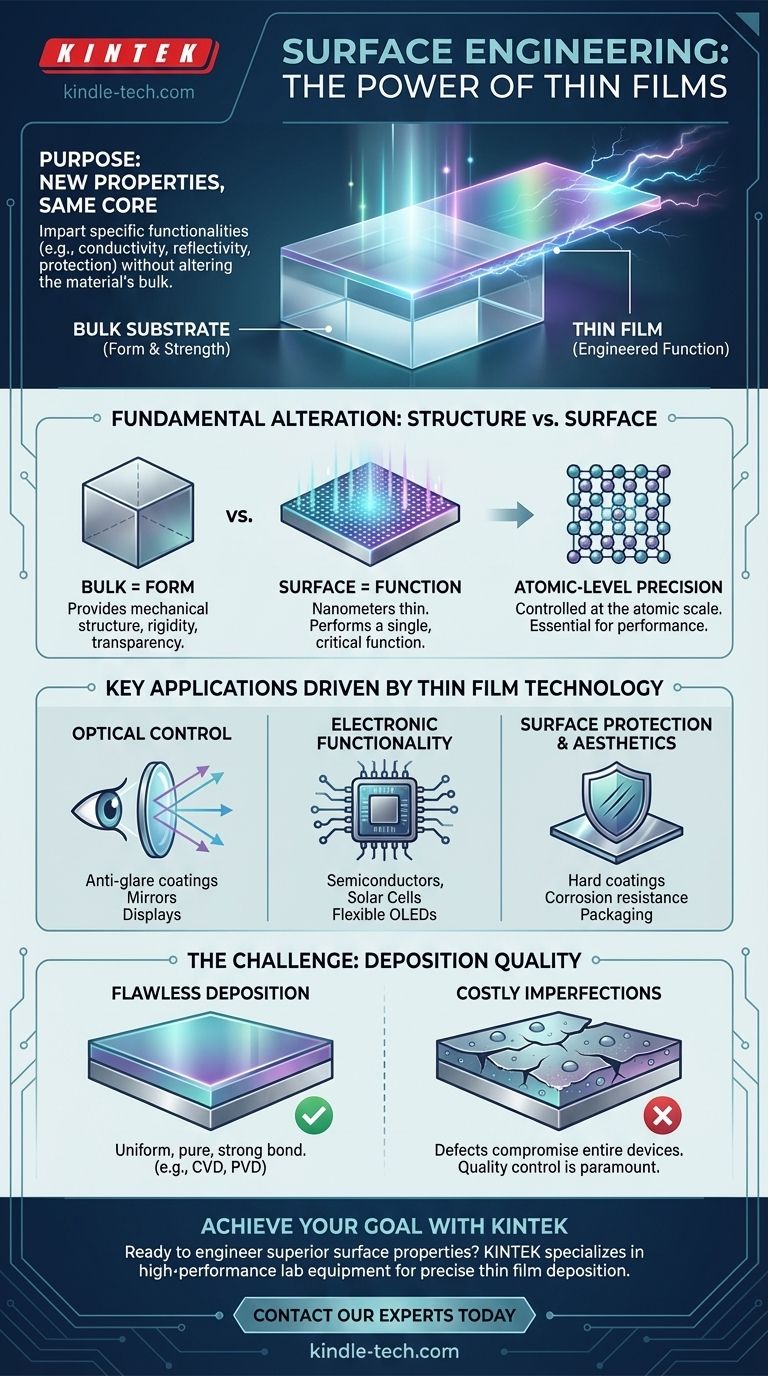

Визуальное руководство
