Какова Разница Между Позитивной И Негативной Формой? Руководство По Достижению Идеальной Поверхности Изделия

В производстве фундаментальное различие заключается в геометрии формы. Негативная форма — это вогнутая полость, которую вы заполняете или в которую формуете материал, подобно заливке желе в форму для желе. И наоборот, позитивная форма — это выпуклая фигура, на которую вы натягиваете или формуете материал, подобно созданию маски из папье-маше поверх воздушного шара. Выбор между ними определяет, какая поверхность конечного изделия будет самой точной по размерам.

Решение об использовании позитивной или негативной формы — это не вопрос предпочтения, а критически важный инженерный выбор. Он напрямую определяет, будет ли внутренняя или внешняя поверхность вашей детали самой точной по размерам и обладающей наилучшей чистотой поверхности.

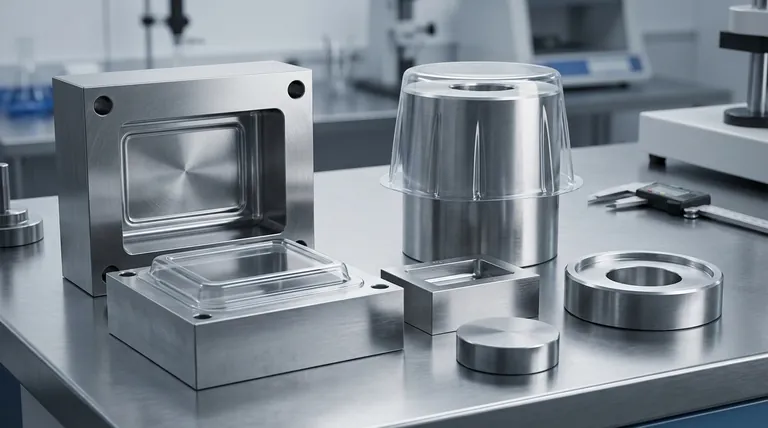

Какова разница между позитивной и негативной формой? Руководство по достижению идеальной поверхности изделия

Понимание основных концепций

Чтобы понять последствия этого выбора, мы должны сначала четко определить каждый тип формы и то, как он взаимодействует с сырьем. Их часто называют инструментами «мама» и «папа» (или «внешняя» и «внутренняя»).

Негативные формы: Полость (Матрица)

Негативная форма имеет вогнутую полость. Сырье, такое как нагретый пластиковый лист при термоформовании, вдавливается в эту полость.

Определяющая характеристика заключается в том, что внутренняя поверхность формы формирует внешнюю поверхность детали. Это означает, что любая деталь, текстура или гравировка, нанесенная на форму, будет идеально воспроизведена на внешней стороне готового изделия.

Позитивные формы: Сердечник (Пуансон)

Позитивная форма — это выпуклая фигура, или «сердечник», выступающий из базовой плиты. Сырье натягивается и драпируется поверх этой фигуры.

Здесь все наоборот: внешняя поверхность формы формирует внутреннюю поверхность детали. Таким образом, критические размеры и чистота поверхности передаются на внутреннюю часть конечного компонента.

Практические последствия в производстве

Геометрическое различие имеет существенные последствия для конечной детали, особенно в таких процессах, как термоформование, вакуумное формование и производство композитов.

Какая поверхность получает детализацию?

Это самое важное различие. Поверхность материала, которая непосредственно контактирует с формой, получит наивысшее качество отделки и точность размеров.

Негативные формы используются, когда внешний вид имеет первостепенное значение. Подумайте об корпусах продуктов, кузовных панелях автомобилей или розничной упаковке, где внешний вид и ощущения имеют решающее значение.
Позитивные формы выбираются, когда приоритетом является внутренняя посадка. Это часто встречается в упаковочных лотках, которые должны удерживать определенные предметы, или во внутренних вкладышах, которые должны точно помещаться внутри другой сборки.

Как материал истончается и растягивается

Когда такой материал, как пластиковый лист, растягивается для придания формы, он истончается. Место максимального истончения различается в зависимости от типа формы.

В негативной форме материал больше всего растягивается, когда он втягивается в глубокие углы и дно полости. Последняя часть листа, соприкасающаяся с формой, обычно основание, будет самой тонкой.
В позитивной форме материал истончается больше всего в самых высоких точках и самых острых верхних краях формы, поскольку это первые области, которые вступают в контакт и растягиваются.

Понимание компромиссов

Выбор типа формы включает в себя балансирование требований к дизайну с производственными ограничениями. Не существует универсально «лучшего» варианта, есть только тот, который подходит для данной работы.

Стоимость и простота изготовления инструмента

Во многих случаях изготовление выпуклой позитивной формы может быть проще и, следовательно, менее затратным, чем механическая обработка сложной, многосоставной вогнутой полости. Это особенно верно для более простых геометрических форм.

Извлечение из формы и углы уклона

Извлечение готовой детали из формы — критически важный шаг. Детали имеют тенденцию сжиматься на позитивном сердечнике, что может затруднить их извлечение без надлежащих углов уклона (небольшого сужения). И наоборот, детали сжимаются от негативной полости, что может облегчить извлечение, но глубокие полости с прямыми стенками все же могут задерживать детали.

Контроль процесса

Тип формы может влиять на вторичные этапы процесса. Например, при вакуумном формовании негативная форма позволяет незаметно размещать вакуумные отверстия на поверхностях, которые будут формировать внешнюю часть детали. В позитивной форме эти отверстия находятся на поверхности инструмента, которая формирует внутреннюю часть детали.

Сделайте правильный выбор для вашего применения

Ваше решение должно определяться требованиями конечного использования вашего компонента. Спросите себя, какая поверхность наиболее важна для функции и эстетики.

Если ваш основной акцент делается на внешнем виде и отделке: Используйте негативную (матричную) форму, чтобы обеспечить высочайшую точность на внешней стороне детали.
Если ваш основной акцент делается на внутренней посадке и точности размеров: Используйте позитивную (пуансонную) форму, чтобы точно определить внутреннюю часть детали.
Если вы создаете простой прототип и вам необходимо минимизировать затраты на инструмент: Позитивная форма часто является более быстрым и экономичным путем для базовых форм.

В конечном счете, выбор определяется тем, какая поверхность вашей детали имеет наибольшее значение.

Сводная таблица:

Тип формы	Геометрия	Лучше всего подходит для	Ключевая характеристика
Негативная (Матрица)	Вогнутая полость	Внешний вид	Поверхность формы формирует внешнюю поверхность детали
Позитивная (Пуансон)	Выпуклый сердечник	Внутренняя посадка и точность	Поверхность формы формирует внутреннюю поверхность детали
