Что такое сборка пресс-формы? Критический заключительный этап для создания функциональной литьевой формы

Короче говоря, сборка пресс-формы — это критически важный заключительный этап в процессе изготовления формы. На этом этапе все индивидуально обработанные или приобретенные компоненты — от полуформ матрицы и пуансона до мельчайших штифтов и винтов — тщательно собираются вместе для создания полной, функциональной литьевой формы. Это момент, когда теория и отдельные детали сходятся в единый рабочий инструмент.

Сборка пресс-формы — это нечто большее, чем простое механическое конструирование. Это окончательный контрольный пункт качества, который подтверждает каждое предыдущее решение по проектированию и обработке, гарантируя, что инструмент будет работать правильно еще до того, как он будет использован в производственной среде.

Роль сборки пресс-формы в производстве

Сборка пресс-формы — это мост между прецизионной обработкой отдельных компонентов и массовым производством готовых пластиковых деталей. Именно здесь цифровой дизайн превращается в физический, функциональный актив.

От отдельных деталей к единому инструменту

Литьевая форма — это не единый блок стали. Это сложная машина, состоящая из десятков, а иногда и сотен высокоточных деталей: полуформ матрицы и пуансона, выталкивающих штифтов, каналов охлаждения, ползунов, подъемников и основания формы. Сборка — это первый раз, когда эти отдельные элементы собираются вместе, чтобы работать как единая, сплоченная система.

Слияние проектирования и обработки

Этот этап служит моментом истины для всего проекта изготовления инструмента. Он физически подтверждает точность CAD-дизайна и прецизионность обработки на станках с ЧПУ. Если есть какие-либо ошибки в допусках, размерах или конструкции, они станут очевидными во время сборки.

Работа для квалифицированных техников

Сборка пресс-формы — это не рутинная задача. Она требует техников, обладающих всесторонним пониманием как конструкций пресс-форм, так и самого процесса литья под давлением. Они должны уметь распознавать тонкие признаки заедания, смещения или неплотного прилегания, которые могут привести к катастрофическому отказу во время производства.

Что техник проверяет во время сборки

Тщательный процесс сборки включает в себя гораздо больше, чем просто затягивание болтов. Техники выполняют серию критически важных проверок, чтобы убедиться, что форма готова к первому испытательному запуску (Т1).

Герметичность разъема (по линии разъема)

Техник проверяет, что две половины формы (матрица и пуансон) идеально сходятся по линии разъема. Любой зазор, каким бы маленьким он ни был, может позволить расплавленному пластику вытечь, создавая дефект, известный как облой (flash) на готовых деталях.

Движение и выравнивание компонентов

Все движущиеся компоненты, такие как выталкивающие штифты, ползуны и подъемники, должны перемещаться плавно и точно в пределах своего предполагаемого диапазона. Любое заедание или смещение может привести к серьезному повреждению формы, когда она подвергается огромному давлению литьевой машины.

Системы охлаждения и вентиляции

Техник проверяет, что все каналы охлаждения чисты и правильно соединены для обеспечения эффективного контроля температуры, что критически важно для времени цикла и качества детали. Они также подтверждают, что крошечные литейные каналы (венты) были правильно обработаны, чтобы позволить захваченному воздуху выйти из полости по мере ее заполнения пластиком.

Понимание распространенных ловушек

Стремление как можно скорее запустить форму в производство может привести к ошибкам при сборке. Понимание этих рисков является ключом к предотвращению дорогостоящих задержек и повреждения инструмента.

Цена спешки

Ускорение процесса сборки — это ложная экономия. Пропущенная проверка или смещенный компонент могут привести к тому, что форма повредит сама себя во время первого испытания. Ремонт сложного многотонного стального инструмента экспоненциально дороже и более трудоемок, чем правильная сборка с первого раза.

Несоответствие допусков

Даже при использовании передовой обработки на ЧПУ могут возникать небольшие отклонения. Процесс сборки — это последняя защита от накопления допусков (tolerance stacking), когда накопление небольших допустимых отклонений в отдельных деталях приводит к тому, что окончательная сборка не подходит друг к другу должным образом.

Пренебрежение финальной полировкой и очисткой

Финальная обработка поверхности полости формы определяет качество отделки каждой детали, которую она производит. Во время сборки техники должны убедиться, что поверхности полости безупречно отполированы и абсолютно свободны от масла, пыли или мусора. Любое несовершенство будет воспроизведено на каждом отдельном продукте.

Принятие правильного решения для вашей цели

Успешно выполненная сборка — это не расход; это инвестиция в качество и надежность всего вашего производственного цикла.

• Если ваш основной фокус — управление проектами: Выделите достаточно времени и бюджета на тщательный процесс сборки и проверки; это не тот этап, который следует торопить.
• Если ваш основной фокус — проектирование деталей: Убедитесь, что ваш анализ технологичности конструкции (DFM) надежен, чтобы минимизировать сложные действия или жесткие допуски, которые усложняют сборку.
• Если ваш основной фокус — обеспечение качества: Настаивайте на подробном отчете о сборке от вашего изготовителя пресс-форм, включая проверки выравнивания, движения и герметичности перед первым испытательным запуском.

В конечном счете, точная и профессиональная сборка пресс-формы является основой для высококачественного, крупносерийного производства.

Сводная таблица:

Аспект	Ключевой фокус
Назначение	Окончательная сборка всех компонентов формы для готовности к производству.
Ключевые проверки	Герметичность разъема, движение компонентов, системы охлаждения/вентиляции.
Результат	Проверенный, функциональный инструмент, готовый к первому испытательному запуску (Т1).

Убедитесь, что ваша следующая литьевая форма собрана идеально. Тщательный процесс сборки — это окончательный ворота качества перед началом производства. В KINTEK мы специализируемся на предоставлении высокоточного лабораторного оборудования и расходных материалов, которые поддерживают весь жизненный цикл изготовления пресс-форм и производства. От проверки конструкции до окончательных проверок качества — наше оборудование помогает вам добиться безупречных результатов. Свяжитесь с нами сегодня (#ContactForm), чтобы обсудить, как решения KINTEK могут расширить возможности вашей лаборатории и поддержать ваши производственные цели.

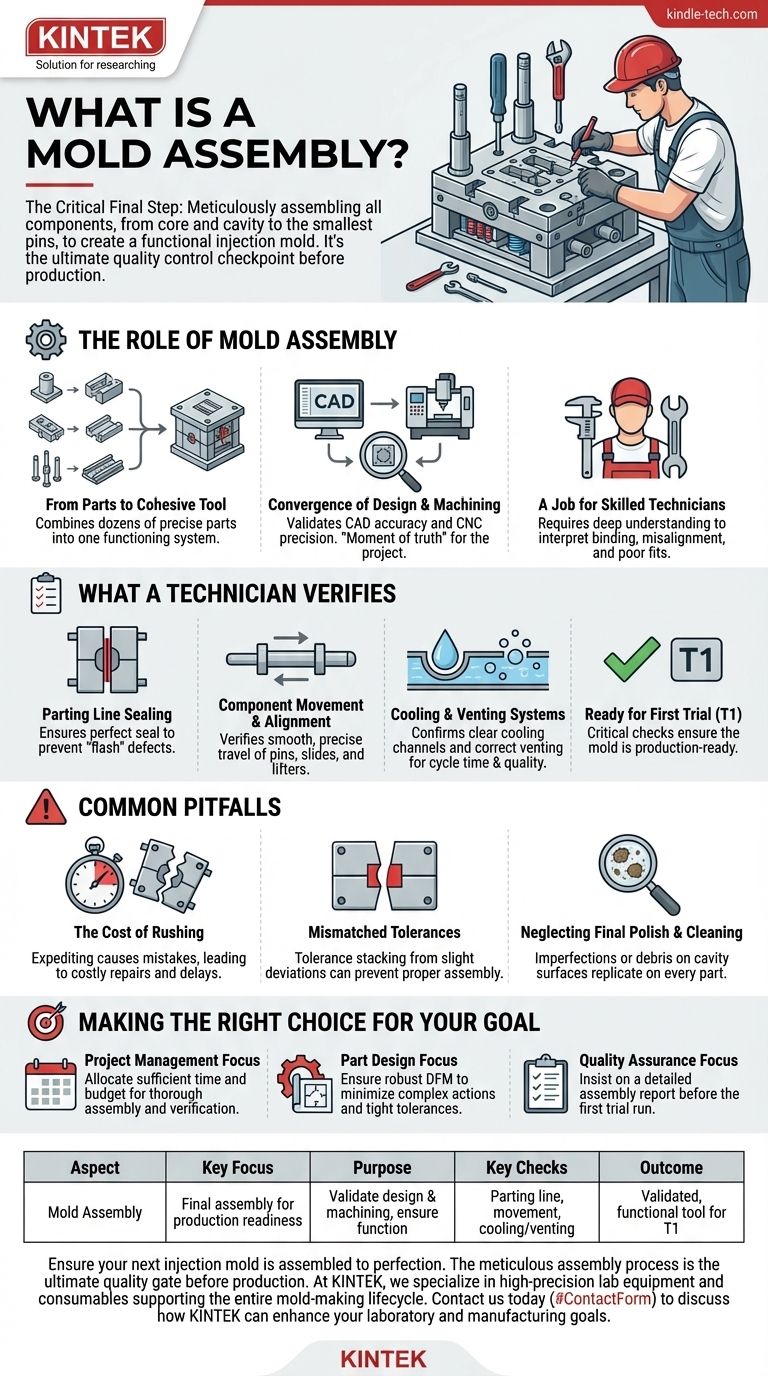

Визуальное руководство
