Что Дают Покрытия На Твердосплавном Инструменте? Увеличение Срока Службы Инструмента, Скорости И Качества Поверхности При Обработке

Короче говоря, покрытия придают критически важные свойства, которых не хватает базовому твердосплавному материалу. Они действуют как функциональное улучшение, обеспечивая повышенную твердость, термостойкость и смазывающую способность. Это позволяет инструменту резать быстрее, служить значительно дольше и производить детали с лучшей отделкой, преодолевая ограничения самого твердосплавного субстрата.

Основная цель покрытия — не просто защитить инструмент, а коренным образом изменить его рабочие характеристики. Это термический и химический барьер, который позволяет прочному твердосплавному корпусу успешно работать в условиях экстремального тепла и трения при современной высокоскоростной обработке.

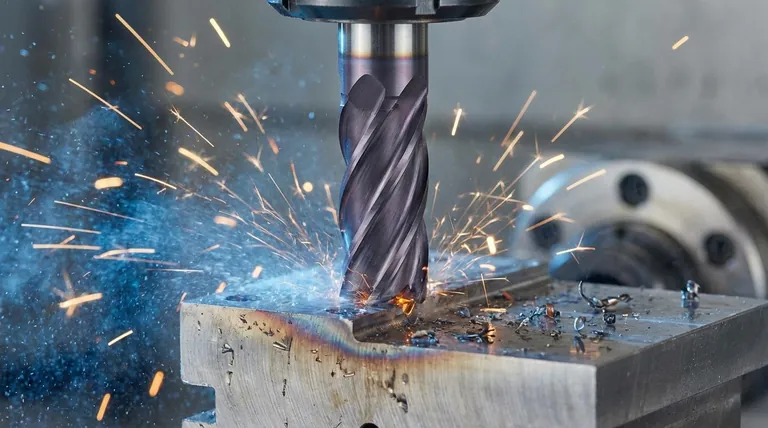

Что дают покрытия на твердосплавном инструменте? Увеличение срока службы инструмента, скорости и качества поверхности при обработке

Почему голого твердосплавного инструмента не всегда достаточно

Чтобы понять покрытия, мы должны сначала оценить материал, который они покрывают. Твердый сплав вольфрама — исключительный инструментальный материал, но у него есть свои пределы.

Прочность твердого сплава

Спеченный твердый сплав невероятно прочен и обладает отличной прочностью на сжатие. Это означает, что он может выдерживать высокие силы и вибрации при резке металла без легкого скола или разрушения.

Слабость: Тепло

Главный враг твердого сплава — тепло. При высоких скоростях, необходимых для продуктивной обработки, трение между инструментом и заготовкой генерирует огромные температуры. Это тепло размягчает кобальтовый связующий компонент в твердом сплаве, заставляя режущую кромку деформироваться и быстро изнашиваться.

Роль покрытия

Покрытие действует как тепловой барьер, изолируя твердосплавный субстрат от интенсивного тепла зоны резания. Это позволяет инструменту сохранять свою твердость при гораздо более высоких температурах, что обеспечивает более высокие скорости и подачи резания, что напрямую приводит к повышению производительности.

Три столпа производительности покрытий

Покрытия разработаны для обеспечения трех основных преимуществ. Приоритет каждого преимущества зависит от конкретного покрытия и его предполагаемого применения.

Столп 1: Твердость и износостойкость

Покрытия, как правило, намного тверже, чем твердосплавный субстрат. Эта экстремальная твердость обеспечивает превосходную стойкость к абразивному износу, который возникает при резке материалов, содержащих твердые частицы, такие как углерод в стали или кремнезем в алюминиевых сплавах.

Столп 2: Термическая стабильность (термостойкость)

Это, пожалуй, самая важная функция. Современные покрытия, такие как нитрид титана-алюминия (TiAlN), разработаны не просто для того, чтобы выдерживать тепло, а для того, чтобы использовать его. При высоких температурах они образуют микроскопический слой оксида алюминия (похожий на керамику), который является исключительным теплоизолятором, защищающим твердый сплав под ним.

Столп 3: Смазывающая способность (низкое трение)

Покрытие обеспечивает более гладкую и более смазывающую поверхность, чем голый твердый сплав. Это снижает трение между инструментом и стружкой заготовки. Меньшее трение означает меньшее выделение тепла и помогает предотвратить «нарост» (BUE), когда материал заготовки приваривается к инструменту, что портит чистоту поверхности и приводит к разрушению инструмента.

Руководство по распространенным типам покрытий

Хотя существуют сотни специализированных покрытий, в промышленности доминируют несколько. Выбор правильного зависит исключительно от материала, который вы режете.

TiN (Нитрид титана)

Это классическое покрытие золотистого цвета. Хотя оно устарело, оно остается хорошим универсальным выбором, особенно для сверления и фрезерования цветных металлов и основных сталей. Его яркий цвет также позволяет очень легко увидеть, когда режущая кромка износилась.

TiCN (Карбонитрид титана)

Это сине-серое или фиолетовое покрытие тверже и износостойче, чем TiN. Это отличный выбор для абразивных материалов и чугуна, или когда требуется более высокая износостойкость при умеренных скоростях. Оно менее термостабильно, чем покрытия на основе алюминия.

AlTiN / TiAlN (Нитрид титана-алюминия)

Эти темно-фиолетовые или черные покрытия являются рабочими лошадками современной обработки. Их способность образовывать слой оксида алюминия при высокой температуре делает их идеальными для высокоскоростного фрезерования и сухого резания сталей, нержавеющих сталей и жаропрочных сплавов. Чем выше содержание алюминия (AlTiN против TiAlN), тем лучше характеристики при высоких температурах.

Алмаз (CVD)

Непревзойденное по твердости, алмазное покрытие, нанесенное методом химического осаждения из паровой фазы (CVD), зарезервировано для самых абразивных, цветных материалов. К ним относятся графит, углепластики (CFRP), стекловолокно и алюминий с высоким содержанием кремния. Никогда не используйте инструмент с алмазным покрытием на стали или других черных металлах, так как высокая температура вызовет химическую реакцию, которая разрушит покрытие и инструмент.

Понимание компромиссов

Покрытия являются множителем производительности, но они имеют нюансы, которые вы должны понимать, чтобы использовать их эффективно.

Толщина покрытия против остроты кромки

Более толстое покрытие обеспечивает лучшую изоляцию и более длительный срок службы. Однако оно также немного скругляет режущую кромку. Для вязких материалов, таких как алюминий, которым требуется бритвенно-острая кромка для предотвращения BUE, очень тонкое, смазывающее покрытие или даже непокрытый, полированный инструмент часто являются лучшим выбором.

Стоимость против производительности

Покрытые инструменты имеют более высокую первоначальную стоимость, чем непокрытые. Однако эта стоимость почти всегда оправдана резким увеличением срока службы инструмента и возможностью работать на гораздо более высоких скоростях и подачах. Это приводит к снижению стоимости за деталь, что является конечной мерой эффективности производства.

Адгезия покрытия

Связь между покрытием и твердым сплавом имеет решающее значение. Плохо подготовленный инструмент приведет к тому, что покрытие отслоится или отколется, что сделает его бесполезным. Авторитетные производители используют передовые методы подготовки кромок и очистки, чтобы обеспечить идеальное прилегание покрытия.

Выбор правильного покрытия для вашего применения

Используйте материал заготовки в качестве основного ориентира.

Если ваше основное внимание уделяется общему применению для обработки мягких сталей и цветных металлов: Инструмент с покрытием TiN является надежным и экономически эффективным выбором.
Если ваше основное внимание уделяется высокопроизводительной обработке стали, нержавеющей стали или титана: Покрытие AlTiN или аналогичное покрытие на основе алюминия является отраслевым стандартом.
Если ваше основное внимание уделяется обработке абразивных цветных металлов, таких как композиты или алюминий с высоким содержанием кремния: Для приемлемого срока службы инструмента необходимо алмазное покрытие (CVD).
Если ваше основное внимание уделяется достижению наилучшей возможной чистоты поверхности при обработке мягкого алюминия: Непокрытый, высокополированный инструмент или инструмент с очень тонким, гладким покрытием (например, DLC или ZrN) часто даст наилучшие результаты.

Покрытие превращает режущий инструмент из простого куска твердого сплава в высокотехнологичное решение для конкретной задачи обработки.

Сводная таблица:

Тип покрытия	Цвет	Лучше всего подходит для	Ключевое преимущество
TiN (Нитрид титана)	Золотой	Общее применение, мягкие стали, цветные металлы	Хорошая износостойкость, экономичность
TiCN (Карбонитрид титана)	Сине-серый/Фиолетовый	Абразивные материалы, чугун	Более высокая твердость, чем у TiN
AlTiN/TiAlN (Нитрид титана-алюминия)	Темно-фиолетовый/Черный	Высокоскоростная обработка стали, нержавеющей стали, титана	Отличная термостойкость для сухого резания
Алмаз (CVD)	Серый/Черный	Абразивные цветные металлы (графит, композиты, алюминий)	Экстремальная твердость, лучшее для абразивного износа
