Какие бывают типы тонких пленок? Руководство по методам осаждения PVD и CVD

В мире передовой инженерии «тонкие пленки» не являются монолитной категорией. Их наиболее полезно классифицировать не по тому, чем они являются, а по тому, как они сделаны. Два фундаментальных подхода — это химическое осаждение тонких пленок, при котором пленки строятся из реактивных газов, и физическое осаждение тонких пленок из паровой фазы, при котором они создаются из испаренного твердого источника.

«Тип» тонкой пленки определяется взаимодействием между ее конечным материальным составом и процессом осаждения, используемым для ее создания. Понимание основного различия между физическим и химическим осаждением является ключом к пониманию свойств и применений самой пленки.

Фундаментальное разделение: физическое против химического

Наиболее критическое различие в технологии тонких пленок заключается в методе осаждения. Этот выбор определяет структуру, чистоту и пригодность пленки для данного применения. Каждая тонкая пленка является продуктом одного из этих двух основных семейств процессов.

Физическое осаждение из паровой фазы (PVD): построение атом за атомом

PVD включает в себя набор методов вакуумного осаждения, при которых твердый материал превращается в пар, переносится через вакуумную камеру и конденсируется на поверхности подложки для образования твердой пленки.

Думайте о PVD как о форме атомного распыления. В качестве источника используется твердый «мишень», что обеспечивает высокую чистоту конечной пленки.

Существует два основных метода PVD:

• Распыление: В этом процессе мишень бомбардируется высокоэнергетическими ионами (обычно инертным газом, таким как аргон). Это столкновение на атомном уровне выбивает атомы из мишени, которые затем перемещаются и осаждаются на подложке.
• Испарение: Этот метод включает нагрев материала в высоком вакууме до тех пор, пока он не начнет кипеть или сублимироваться. Образующийся пар движется по прямой линии и конденсируется на любой более холодной поверхности на своем пути, включая подложку.

Химическое осаждение из паровой фазы (CVD): построение из газа

CVD — это процесс, при котором подложка подвергается воздействию одного или нескольких летучих газов-прекурсоров, которые реагируют и/или разлагаются на поверхности подложки для получения желаемой твердой пленки.

Это аналогично выпечке, где различные ингредиенты (газы) реагируют в присутствии энергии (тепла) с образованием новой твердой структуры (пленки).

Основные варианты CVD включают:

• CVD при атмосферном/низком давлении (APCVD/LPCVD): Эти классические методы в основном полагаются на высокие температуры для стимулирования химической реакции на поверхности подложки.
• Плазменно-усиленное CVD (PECVD): Этот процесс использует плазму для возбуждения газов-прекурсоров, что позволяет осаждению происходить при гораздо более низких температурах. Это критически важно для нанесения покрытий на материалы, которые не выдерживают сильного нагрева.

Понимание компромиссов: PVD против CVD

Выбор между PVD и CVD включает в себя ряд инженерных компромиссов, напрямую связанных с желаемым результатом.

Температура осаждения

Процессы CVD обычно проводятся при высоких температурах для облегчения химических реакций. Основным исключением является PECVD, который является низкотемпературным процессом.

Процессы PVD обычно проводятся при более низких температурах, что делает их подходящими для нанесения покрытий на термочувствительные материалы, такие как пластмассы.

Конформность пленки

Конформность описывает, насколько хорошо пленка покрывает сложные, неплоские особенности поверхности.

Процессы CVD, как правило, превосходят по конформности. Поскольку газы-прекурсоры могут достигать всех частей поверхности, они создают очень однородные пленки, даже внутри глубоких траншей или отверстий.

PVD — это процесс «прямой видимости». Области, затененные от исходного материала, получат мало или совсем не получат покрытия, что делает его менее идеальным для сложных 3D-структур.

Чистота и состав пленки

PVD может производить пленки чрезвычайно высокой чистоты, поскольку процесс начинается с твердой мишени высокой чистоты. Распыление также исключительно хорошо подходит для осаждения сложных сплавов и соединений с использованием мишени того же состава.

CVD превосходно создает составные пленки, где точная стехиометрия критична, такие как нитрид кремния (Si₃N₄) или диоксид кремния (SiO₂), поскольку пленка строится посредством контролируемой химической реакции.

Правильный выбор для вашей цели

Наилучший метод осаждения полностью зависит от необходимого материала пленки и подложки, на которую вы наносите покрытие.

• Если ваша основная цель — чистый металл или простой сплав на относительно плоской поверхности: Методы PVD, такие как распыление или испарение, часто являются наиболее прямым и эффективным выбором.
• Если ваша основная цель — однородный, плотный изоляционный слой (например, SiO₂) на сложном 3D-микрочипе: Почти всегда требуется процесс CVD из-за его превосходной конформности.
• Если ваша основная цель — покрытие термочувствительной подложки, такой как полимер: Обратите внимание на низкотемпературные процессы, такие как распыление (PVD) или плазменно-усиленное CVD (PECVD).

Начиная с ваших потребностей в материалах и применении, вы можете ориентироваться в ландшафте методов осаждения, чтобы создать именно ту тонкую пленку, которая требуется.

Сводная таблица:

Характеристика	Физическое осаждение из паровой фазы (PVD)	Химическое осаждение из паровой фазы (CVD)
Процесс	Перенос атом за атомом из твердого источника	Химическая реакция из газов-прекурсоров
Основные методы	Распыление, испарение	APCVD/LPCVD, плазменно-усиленное CVD (PECVD)
Температура	Более низкие температуры	Более высокие температуры (кроме PECVD)
Конформность	Прямая видимость (менее конформно)	Отлично подходит для сложных 3D-структур
Лучше всего подходит для	Чистые металлы, сплавы, термочувствительные подложки	Однородные составные пленки (например, SiO₂, Si₃N₄)

Нужна помощь в выборе правильного процесса осаждения тонких пленок для вашего применения?

В KINTEK мы специализируемся на предоставлении высококачественного лабораторного оборудования и расходных материалов для всех ваших потребностей в исследованиях и производстве тонких пленок. Независимо от того, работаете ли вы с PVD для чистых металлов или CVD для сложных покрытий, наш опыт поможет вам достичь превосходных результатов.

Свяжитесь с нашими экспертами сегодня, чтобы обсудить ваши конкретные требования и узнать, как решения KINTEK могут улучшить возможности вашей лаборатории.

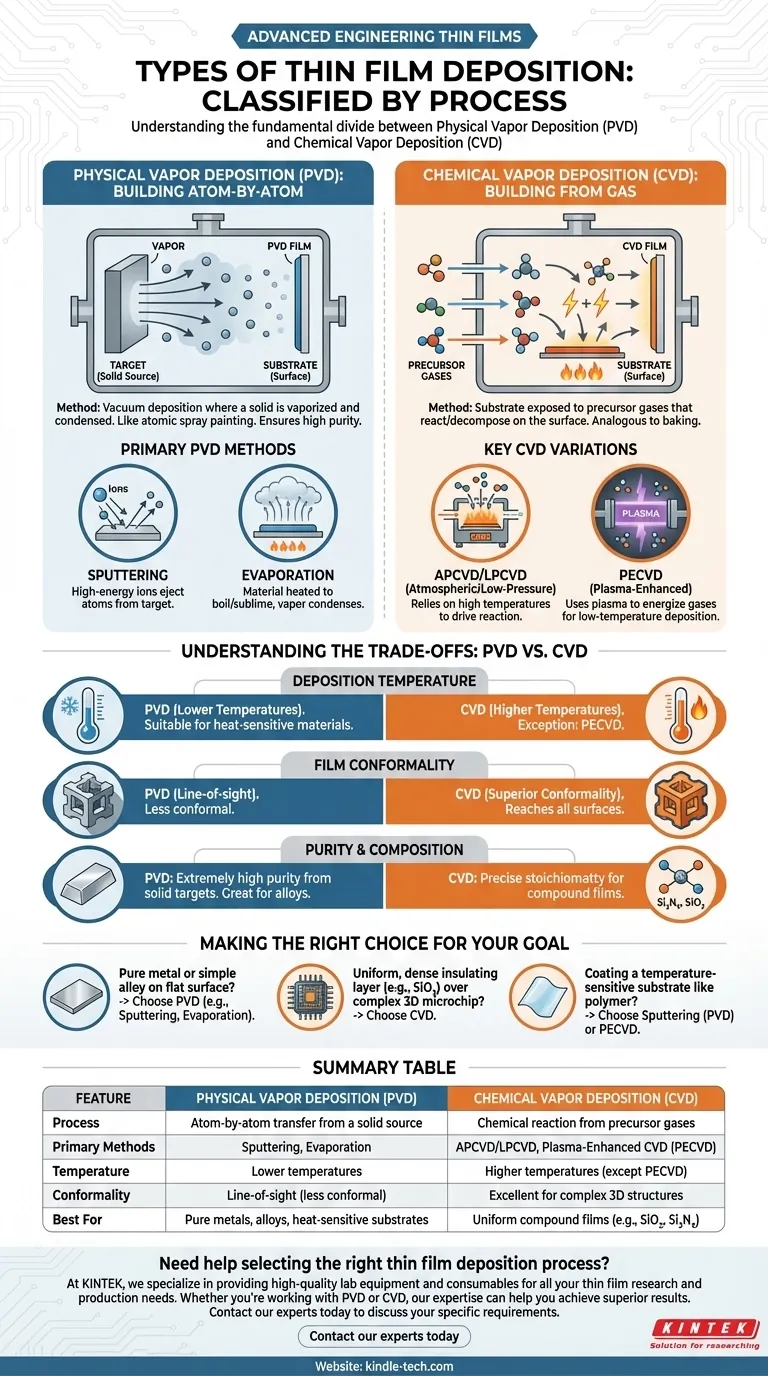

Визуальное руководство
