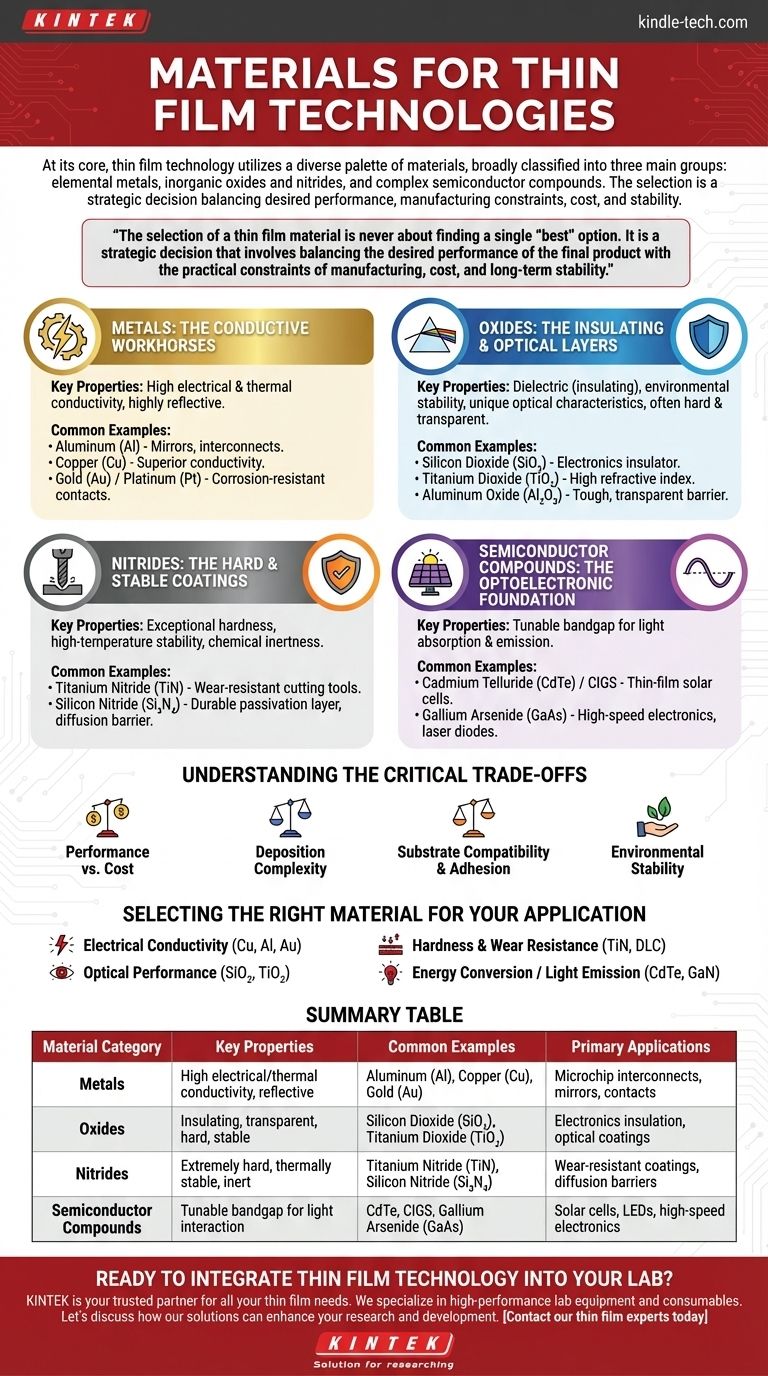

В технологиях тонких пленок используется целый ряд высокочистых материалов и химикатов для формирования или модификации тонкопленочных отложений и подложек. Эти материалы включают газы-прекурсоры, мишени для напыления и испарительные нити. Тонкие пленки - это слои материала толщиной от долей нанометра до нескольких микрометров, которые играют важнейшую роль в таких областях применения, как микроэлектронные устройства, оптические покрытия и магнитные носители информации.
Материалы для тонкопленочных технологий:
-
Газы-прекурсоры: Они используются в процессах химического осаждения из паровой фазы (CVD) для нанесения тонких пленок. Они вступают в реакцию на поверхности подложки, образуя желаемый материал пленки.
-
Мишени для напыления: Это материалы, используемые при напылении - методе физического осаждения из паровой фазы (PVD). Материал мишени бомбардируется ионами, в результате чего атомы выбрасываются и осаждаются на подложке в виде тонкой пленки.
-
Испарительные филаменты: Используемые в процессах термического испарения, эти нити нагревают и испаряют исходный материал, который затем конденсируется на подложке, образуя тонкую пленку.
Области применения и значение тонких пленок:
-
Микроэлектронные устройства: Тонкие пленки необходимы для создания полупроводниковых устройств, где они обеспечивают необходимые электрические свойства за счет легирования и наслоения.
-
Оптические покрытия: Тонкие пленки используются для создания антибликовых покрытий, зеркал и других оптических компонентов. Эффективность этих покрытий повышается за счет использования нескольких слоев с различной толщиной и коэффициентом преломления.
-
Магнитные носители информации: Тонкие пленки ферромагнитных материалов используются в жестких дисках и других устройствах памяти.
-
Солнечные элементы: Тонкопленочные солнечные элементы, например, из диселенида индия-галлия меди (CIGS) или теллурида кадмия (CdTe), легче и гибче традиционных кремниевых солнечных элементов.
-
Органические светоизлучающие диоды (OLED): Тонкие пленки полимерных соединений используются в OLED-дисплеях, которые можно найти в смартфонах, телевизорах и других электронных устройствах.
Методы осаждения:
-
Химическое осаждение из паровой фазы (CVD): Включает в себя реакцию газов-предшественников на поверхности подложки.
-
Физическое осаждение из паровой фазы (PVD): Включает в себя напыление и испарение, при которых материалы испаряются и осаждаются на подложку.
-
Молекулярно-лучевая эпитаксия (MBE): Метод, при котором материалы испаряются в вакууме, что позволяет точно контролировать состав и структуру тонкой пленки.
Технологии тонких пленок играют ключевую роль в полупроводниковой промышленности и находят широкое применение в повседневной жизни - от электроники до производства энергии. Материалы и методы, используемые для осаждения тонких пленок, продолжают развиваться, что приводит к улучшению характеристик, повышению эффективности и появлению новых областей применения.
