Каковы компоненты системы горячего изостатического прессования? Руководство по основному оборудованию для ГИП

По своей сути, система горячего изостатического прессования (ГИП) — это интегрированная машина, предназначенная для приложения экстремального тепла и равномерного давления к материалам. Она состоит из пяти основных подсистем, работающих согласованно: сосуд высокого давления, внутренняя печь, система обработки и сжатия газа, электрическая система и система управления, а также различные вспомогательные системы. Вместе эти компоненты уплотняют детали, устраняют внутренние дефекты и значительно улучшают механические свойства материала.

Отдельные компоненты системы ГИП — это не просто набор оборудования. Они формируют точно контролируемую среду, которая использует инертный газ в качестве среды для передачи давления, чтобы одновременно нагревать и сжимать деталь, коренным образом преобразуя ее внутреннюю микроструктуру из пористой и неоднородной в полностью плотную и однородную.

Основные компоненты системы ГИП

Каждый компонент играет критически важную, обязательную роль в достижении конечных свойств материала. Понимание их функций является ключом к пониманию самого процесса ГИП.

1. Сосуд высокого давления

Сосуд под давлением — это сердце системы ГИП. Это прочная, как правило, цилиндрическая камера, предназначенная для безопасного удержания огромного давления, необходимого для процесса.

Эта цилиндрическая геометрия необходима для обеспечения того, чтобы давление, оказываемое на детали внутри, было идеально равномерным, или изостатическим. Давление прикладывается одинаково со всех сторон, что позволяет детали уплотняться без изменения ее общей формы.

Эти сосуды рассчитаны на давление от 100 до 200 МПа (14 500 до 29 000 фунтов на квадратный дюйм), что делает их важнейшим компонентом оборудования с точки зрения безопасности и производительности.

2. Внутренняя печь

Расположенная внутри сосуда под давлением, печь обеспечивает тепловую энергию для процесса. Она отвечает за нагрев компонентов до температур от 1000 до 2200°C (1832 до 3992°F).

Эта высокая температура размягчает материал, позволяя высокому давлению эффективно схлопывать внутренние пустоты и поры. Способность печи поддерживать стабильную и равномерную температуру имеет решающее значение для получения стабильных и воспроизводимых результатов.

3. Система обработки и сжатия газа

Эта система управляет инертным газом (обычно аргоном), который действует как среда для передачи давления. Она включает в себя несколько ключевых частей.

Компрессор поднимает газ до заданного давления, вакуумный насос сначала удаляет атмосферный воздух из сосуда для предотвращения загрязнения, а накопительные резервуары удерживают газ до и после цикла. Эта система отвечает за контролируемое нагнетание, удержание и сброс давления в сосуде.

4. Система управления и электрическая система

Это мозг всей операции. Система управления объединяет сосуд, печь и системы обработки газа в единый функциональный инструмент.

Она выполняет заранее запрограммированный цикл ГИП, точно управляя скоростью нагрева, нагнетания давления, временем выдержки и охлаждением. Эта автоматизация обеспечивает воспроизводимость и согласованность, необходимые для производства высококачественных, сертифицированных деталей для критически важных применений.

5. Вспомогательные системы

Эта категория включает все вспомогательное оборудование, необходимое для безопасного и эффективного цикла.

Наиболее важной вспомогательной системой является система охлаждения. Она циркулирует жидкость по стенкам сосуда под давлением, защищая его от экстремальных внутренних температур печи, тем самым обеспечивая структурную целостность сосуда на протяжении многих циклов.

Понимание компромиссов

Несмотря на свою огромную мощь, процесс ГИП и его системы сопряжены с неизбежными эксплуатационными особенностями.

Время процесса и пропускная способность

Горячее изостатическое прессование — это периодический процесс, а не непрерывный. Полный цикл, включая нагрев, выдержку при температуре и давлении, и охлаждение, может занять много часов. Это ограничивает общую пропускную способность по сравнению с методами непрерывного производства.

Масштаб и стоимость оборудования

Системы ГИП представляют собой значительные капиталовложения. Физический размер сосуда под давлением, который может варьироваться от нескольких дюймов до более чем 80 дюймов в диаметре, напрямую определяет размер и количество деталей, которые могут быть обработаны за один цикл.

Сложность процесса

Достижение оптимальных результатов требует глубокого понимания металлургии. Конкретные параметры температуры, давления и времени должны быть тщательно разработаны для каждого материала и применения, чтобы улучшить его свойства без вызывания нежелательных эффектов, таких как рост зерна или деформация.

Выбор правильного решения для вашей цели

Конфигурация системы ГИП напрямую связана с ее предполагаемым применением.

• Если ваша основная цель — уплотнение металлических деталей, напечатанных на 3D-принтере: Вам нужна система, которая обеспечивает точный контроль температуры и давления для эффективного закрытия внутренней пористости без ущерба для мелких элементов детали.
• Если ваша основная цель — улучшение крупных аэрокосмических или промышленных отливок: Ключевым фактором для вас является внутренний рабочий объем сосуда и его способность работать с крупными, тяжелыми компонентами при сохранении равномерности температуры.
• Если ваша основная цель — консолидация порошковых металлов в твердые детали: Вам нужна система, способная достигать верхнего предела диапазона давления и температуры для достижения полной теоретической плотности из порошкового исходного материала.

Понимание этих компонентов позволяет вам рассматривать систему ГИП не просто как механизм, а как стратегический инструмент для достижения фундаментальной трансформации материала.

Сводная таблица:

Компонент	Основная функция	Ключевые характеристики
Сосуд высокого давления	Удерживает процесс; обеспечивает равномерное изостатическое давление.	Выдерживает давление 100–200 МПа.
Внутренняя печь	Нагревает детали для размягчения материала.	Достигает 1000–2200°C (1832–3992°F).
Система обработки и сжатия газа	Управляет инертным газом (например, аргоном) в качестве среды для передачи давления.	Включает компрессор, вакуумный насос и накопительные резервуары.
Система управления и электрическая система	«Мозг», который автоматизирует весь цикл ГИП.	Обеспечивает воспроизводимость, точность и безопасность.
Вспомогательные системы	Поддерживают основной процесс (например, охлаждение сосуда).	Критически важны для долговечности оборудования и безопасности.

Готовы трансформировать свои материалы с помощью прецизионных технологий?

Понимание компонентов системы горячего изостатического прессования — это первый шаг. Следующий — сотрудничество с экспертом, который может предоставить правильное оборудование для вашего конкретного применения — будь то уплотнение 3D-печатных металлов, улучшение аэрокосмических отливок или консолидация передовых порошков.

KINTEK специализируется на передовом лабораторном оборудовании, включая системы ГИП, удовлетворяя точные потребности лабораторий и научно-исследовательских центров. Мы помогаем вам достичь превосходной плотности материала, устранить дефекты и улучшить механические свойства. Позвольте нашему опыту направить вас к оптимальному решению.

Свяжитесь с нами сегодня, чтобы обсудить требования вашего проекта и узнать, как KINTEK может помочь в достижении ваших исследовательских и производственных целей.

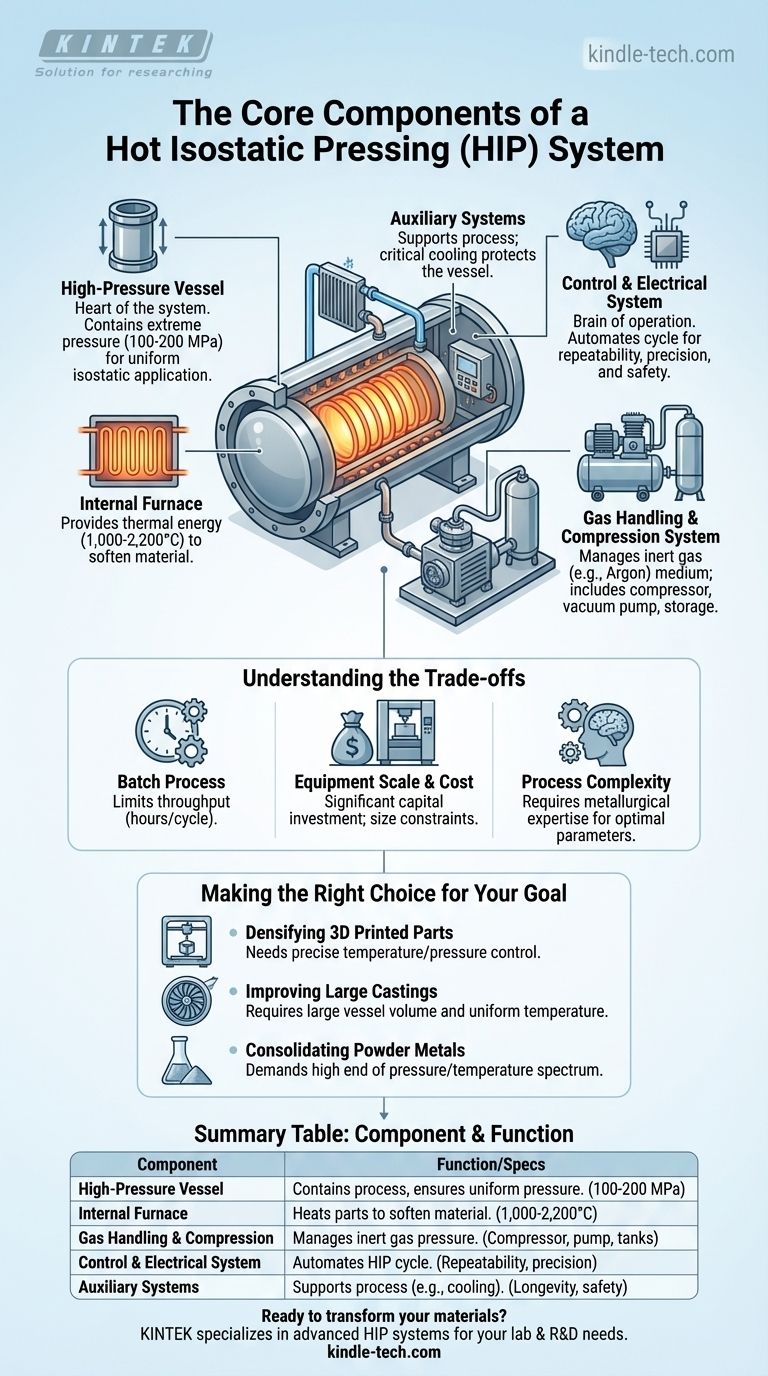

Визуальное руководство
