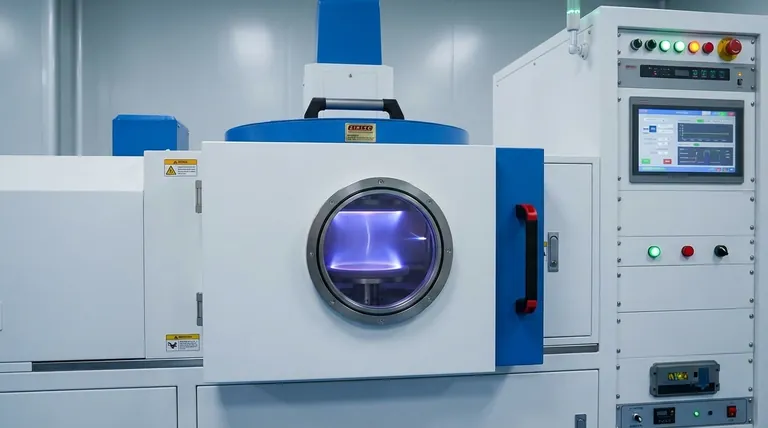

Как создать плазму при напылении? Освойте рецепт эффективного осаждения тонких пленок

Генерация плазмы для напыления — это процесс контролируемого электрического пробоя в газе. Он достигается путем подачи высокого напряжения между катодом (на котором находится материал для напыления) и анодом внутри камеры низкого давления. Это электрическое поле ускоряет свободные электроны, которые сталкиваются с атомами инертного газа (обычно аргона) и ионизируют их, создавая самоподдерживающийся тлеющий разряд, состоящий из ионов и электронов — плазму.

Основной принцип прост: использовать высокое напряжение для ионизации газа. Однако ключ к современному, эффективному напылению заключается в использовании магнитных полей для улавливания электронов вблизи мишени, что значительно увеличивает плотность плазмы и скорость осаждения.

Фундаментальный рецепт плазмы

Создание стабильной и эффективной плазмы для напыления включает в себя точную трехступенчатую последовательность. Каждый шаг критически важен для создания условий, необходимых для ионной бомбардировки.

Шаг 1: Создайте почти вакуумную среду

Прежде чем плазма может быть сгенерирована, камера для напыления откачивается до высокого вакуума. Это удаляет атмосферные и другие загрязняющие газы.

Чистая среда гарантирует, что последующая плазма будет состоять почти полностью из предполагаемого технологического газа, предотвращая нежелательные химические реакции и примеси в осаждаемой пленке.

Шаг 2: Введите инертный газ

После установления вакуума вводится небольшое, контролируемое количество инертного газа высокой чистоты. Аргон (Ar) является наиболее распространенным выбором.

Аргон используется потому, что он химически инертен, имеет относительно высокую атомную массу для эффективного напыления и экономичен. Эти атомы газа являются исходным материалом, который будет ионизирован для образования плазмы.

Шаг 3: Приложите сильное электрическое поле

Высокое постоянное или радиочастотное напряжение подается между двумя электродами. Катод заряжен отрицательно и содержит материал мишени, в то время как анод заземлен и обычно включает стенки камеры и держатель подложки.

Это напряжение создает мощное электрическое поле, которое ускоряет несколько свободных электронов, естественно присутствующих в газе. Эти заряженные электроны сталкиваются с нейтральными атомами аргона, выбивая электрон и создавая положительно заряженный ион аргона (Ar+) и еще один свободный электрон. Этот процесс каскадируется, быстро зажигая и поддерживая плазму.

От простой плазмы к эффективному напылению: роль магнитов

Базовая плазма будет работать, но она не очень эффективна. Современные системы, известные как системы магнетронного напыления, используют магниты для значительного улучшения процесса.

Проблема с базовой плазмой постоянного тока

В простой плазме электроны быстро притягиваются к положительному аноду. Многие из них перемещаются по камере, ни разу не столкнувшись с атомом аргона.

Это приводит к низкой плотности плазмы и неэффективному процессу напыления, поскольку большое количество электрической энергии тратится впустую без создания положительных ионов, необходимых для бомбардировки мишени.

Как магниты создают "электронную ловушку"

При магнетронном напылении мощный узел постоянных магнитов размещается за катодной мишенью. Это создает магнитное поле перед поверхностью мишени.

Это магнитное поле заставляет высокоподвижные электроны двигаться по замкнутой, петлеобразной (или спиральной) траектории вблизи мишени. Вместо того чтобы напрямую уходить к аноду, они оказываются в этой магнитной "гоночной трассе".

Результат: более плотная, более интенсивная плазма

Захватывая электроны, их длина пути вблизи мишени увеличивается на порядки. Это резко увеличивает вероятность того, что электрон столкнется с атомом аргона и ионизирует его.

Эта превосходная эффективность ионизации создает гораздо более плотную, более интенсивную плазму именно там, где она нужна — непосредственно перед мишенью — что приводит к значительно более высоким скоростям напыления и более стабильному процессу.

Понимание компромиссов

Метод генерации плазмы имеет прямые последствия для типов материалов, которые можно осаждать, и для общей эффективности процесса.

Мощность постоянного тока (DC) против радиочастотной (RF) мощности

Напыление постоянным током (DC) использует постоянное отрицательное напряжение на катоде. Это простой, быстрый и очень эффективный метод для проводящих материалов мишени, таких как металлы.

Радиочастотное (RF) напыление использует переменное электрическое поле. Оно необходимо для напыления электрически изолирующих (диэлектрических) материалов, таких как оксиды и нитриды. Напряжение постоянного тока привело бы к накоплению положительного заряда на изолирующей поверхности мишени, что в конечном итоге нейтрализовало бы электрическое поле и погасило плазму. Радиочастотная мощность позволяет избежать этого "отравления мишени".

Давление газа: баланс

Давление газа для напыления является критическим параметром. Если давление слишком низкое, атомов газа недостаточно для поддержания стабильной плазмы, что приводит к низким скоростям напыления.

Если давление слишком высокое, ионы будут сталкиваться с другими атомами газа на пути к мишени. Это снижает их энергию, уменьшая выход напыления и потенциально рассеивая напыляемый материал, что влияет на однородность пленки.

Правильный выбор для вашей цели

Правильная конфигурация плазмы полностью зависит от материала, который вы осаждаете, и ваших требований к производительности.

• Если ваша основная цель — осаждение проводящего материала (например, металла): Магнетронное напыление постоянным током является отраслевым стандартом, предлагая надежное сочетание высоких скоростей осаждения и простоты процесса.
• Если ваша основная цель — осаждение изолирующего материала (например, керамики или оксида): Требуется радиочастотное магнетронное напыление для предотвращения накопления заряда на поверхности мишени и поддержания стабильной плазмы.
• Если ваша основная цель — эффективность процесса: Использование магнитного удержания является обязательным условием, поскольку это ключ к созданию плотной плазмы и достижению практических скоростей осаждения.

Освоив эти принципы генерации и удержания плазмы, вы получаете прямой контроль над качеством и эффективностью процесса осаждения тонких пленок.

Сводная таблица:

Ключевой компонент	Назначение	Распространенный выбор
Вакуумная камера	Удаляет загрязнения для чистой технологической среды	Высоковакуумная система
Рабочий газ	Обеспечивает атомы для ионизации в плазму	Аргон (Ar)
Источник питания	Создает электрическое поле для ускорения электронов и ионизации газа	Источник питания постоянного или радиочастотного тока
Магнитное поле	Захватывает электроны для увеличения плотности плазмы (магнетронное напыление)	Массив постоянных магнитов за мишенью
