Как работают пластинчато-роторные вакуумные насосы? Глубокое погружение в эффективное создание вакуума

По своей сути, пластинчато-роторный вакуумный насос работает за счет использования эксцентрично вращающегося ротора со скользящими лопатками для захвата, сжатия и откачки молекул газа из герметичной камеры. При вращении ротора центробежная сила прижимает лопатки к внутренней стенке цилиндрического корпуса, создавая камеры постоянно изменяющегося объема. Это механическое действие эффективно вытесняет газ от впускного отверстия к выпускному, создавая вакуум.

Гениальность пластинчато-роторного насоса заключается в его эксцентриковой конструкции. Это простое смещение позволяет вращающемуся ротору и скользящим лопаткам непрерывно создавать расширяющиеся камеры, которые засасывают газ, и сжимающиеся камеры, которые его сжимают и вытесняют, и все это в одном плавном движении.

Основной механический принцип

Чтобы по-настоящему понять эффективность насоса, необходимо рассмотреть его основные компоненты и цикл, который они выполняют при каждом вращении. Вся работа представляет собой непрерывный четырехступенчатый процесс, повторяющийся тысячи раз в минуту.

Эксцентриковый ротор

Основой насоса является ротор, который установлен эксцентрично (не по центру) внутри большего цилиндрического корпуса, известного как статор. Это смещение имеет решающее значение; оно гарантирует, что объемы, создаваемые лопатками, будут изменяться по мере вращения ротора.

Скользящие лопатки

В роторе прорезаны пазы, в каждом из которых находится плоская лопатка. При вращении ротора центробежная сила отталкивает эти лопатки наружу, заставляя их поддерживать постоянный контакт с внутренней стенкой статора. Это создает герметичное уплотнение и разделяет пространство между ротором и статором на отдельные камеры.

Четырехступенчатый цикл откачки

Процесс перемещения газа от впуска к выпуску элегантен и эффективен.

1. Расширение и впуск: Когда лопатка проходит мимо впускного отверстия, камера за ней расширяется. Это расширение создает зону низкого давления, заставляя газ из системы засасываться в насос.
2. Изоляция и передача: По мере продолжения вращения ротора следующая лопатка проходит мимо впускного отверстия. Это действие захватывает определенный объем, или «пакет», газа внутри герметичной камеры.
3. Сжатие: Из-за эксцентричного положения ротора захваченная камера начинает уменьшаться в объеме по мере ее движения к выпускному отверстию. Это механически сжимает газ, повышая его давление.
4. Выпуск: Сжатый газ в конечном итоге достигает давления, достаточного для открытия одностороннего выпускного клапана, вытесняя его из насоса. Затем цикл повторяется.

Критическая роль масла

Большинство пластинчато-роторных насосов являются «мокрыми» или масляными. Масло — это не просто смазка; оно выполняет три основные функции:

• Герметизация: Оно создает герметичное уплотнение между лопатками и корпусом, предотвращая утечки и позволяя насосу достигать высокого вакуума.
• Смазка: Оно минимизирует трение и износ движущихся частей, обеспечивая долгий срок службы.
• Теплоотвод: Оно поглощает и отводит тепло, выделяющееся при сжатии газа, предотвращая перегрев насоса.

Ключевые преимущества и области применения

Конструкция пластинчато-роторного насоса обеспечивает уникальное сочетание преимуществ, что делает его подходящим для широкого спектра задач, от лабораторных исследований до промышленных процессов.

Возможность создания высокого вакуума

Эти насосы являются рабочими лошадками для создания сильного, стабильного вакуумного давления, часто достигающего уровней ниже 10⁻³ мбар. Это делает их идеальными для применений, требующих среды, близкой к безвоздушной.

Компактность и экономичность

По сравнению с другими вакуумными технологиями, способными достигать аналогичного давления, пластинчато-роторные насосы предлагают отличное соотношение производительности и стоимости. Их конструкция относительно проста, надежна и компактна.

Тихая и плавная работа

Непрерывное вращательное движение обеспечивает очень низкую вибрацию и уровень шума, что является значительным преимуществом для лабораторных условий или сред с повышенными требованиями к шумоподавлению.

Типичные сценарии использования

Пластинчато-роторные насосы используются в ответственных установках, таких как лиофильные сушилки, масс-спектрометры, процессы дегазации, а также в качестве основных «форвакуумных» насосов, поддерживающих более мощные насосы сверхвысокого вакуума.

Понимание компромиссов и технического обслуживания

Хотя эта технология очень эффективна, она сопряжена с определенными эксплуатационными требованиями и ограничениями, которые важно понимать.

Необходимость масла

Масло, столь необходимое для производительности, также является основным элементом, требующим обслуживания. Оно может загрязняться парами откачиваемых газов, что снижает его эффективность. Регулярная замена масла, обычно каждые 3000 часов работы, необходима для обеспечения производительности и предотвращения повреждений.

Чувствительность к парам

Поскольку пары могут конденсироваться в процессе сжатия и загрязнять масло, необходимо принимать особые меры предосторожности. Для применений с большим количеством водяных или растворяющих образцов часто используются такие аксессуары, как холодной ловушки, для замораживания паров до того, как они попадут в насос.

Ограниченный предельный вакуум

Хотя они создают «высокий вакуум», пластинчато-роторные насосы не могут достичь уровней «сверхвысокого вакуума» (СВВ), требуемых для наиболее чувствительных научных приборов. В таких системах они служат незаменимым насосом первой ступени.

Выбор правильного решения для вашего применения

Выбор правильной вакуумной технологии полностью зависит от вашей цели. Пластинчато-роторный насос часто является правильным выбором, но его компромиссы должны соответствовать вашим потребностям.

• Если ваш основной акцент — экономичный, высокий вакуум для общего лабораторного или промышленного использования: Пластинчато-роторный насос является отличным и часто стандартным выбором благодаря своей надежности и производительности.
• Если ваш основной акцент — работа с большими объемами конденсирующихся паров: Этот насос способен работать, но вы должны планировать обслуживание масла и, вероятно, использовать его в сочетании с холодной ловушкой или газовым балластом для защиты его целостности.
• Если ваш основной акцент — достижение сверхвысокого вакуума (СВВ): Пластинчато-роторный насос лучше всего использовать в качестве незаменимого «форвакуумного» или «поддерживающего» насоса для более сложной системы СВВ, а не в качестве основного насоса СВВ.

В конечном счете, исключительное сочетание производительности, надежности и ценности пластинчато-роторного насоса делает его основополагающим инструментом в современных вакуумных технологиях.

Сводная таблица:

Компонент/Стадия	Функция	Ключевая характеристика
Эксцентриковый ротор	Создает изменяющиеся объемы камер	Установлен не по центру внутри статора
Скользящие лопатки	Формируют герметичные камеры	Выталкиваются центробежной силой
Масло насоса	Герметизирует, смазывает и охлаждает	Жизненно важно для производительности высокого вакуума
Стадия впуска	Засасывает газ в насос	Объем камеры расширяется
Стадия сжатия	Сжимает захваченный газ	Объем камеры уменьшается
Стадия выпуска	Вытесняет сжатый газ	Открывается односторонний клапан

Нужно надежное вакуумное решение для вашей лаборатории?

KINTEK специализируется на высокопроизводительном лабораторном оборудовании, включая надежные пластинчато-роторные вакуумные насосы, идеально подходящие для таких применений, как сублимационная сушка, дегазация и масс-спектрометрия. Наши насосы обеспечивают идеальный баланс между возможностью создания высокого вакуума, тихой работой и экономической эффективностью для ваших исследовательских или промышленных нужд.

Позвольте KINTEK стать вашим партнером в области точности. Свяжитесь с нашими экспертами сегодня, чтобы найти идеальный вакуумный насос для вашего конкретного применения и обеспечить оптимальную производительность и долговечность.

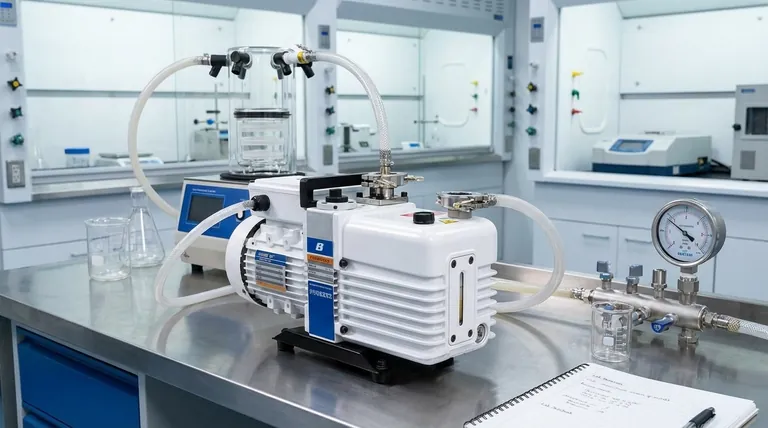

Визуальное руководство
