Разработка и применение эталонных электродов в литиевых батареях

Введение в трехэлектродную систему

Важность развязывающих свойств электродов

Трехэлектродная система является ключевым инструментом в области электрохимических исследований, особенно в изучении литиевых батарей. Эта система незаменима для изучения и понимания уникальных свойств отдельных электродов - задача, которую традиционная двухэлектродная установка не решает.

В контексте литиевых батарей трехэлектродная конфигурация позволяет исследователям изолировать и измерять электрохимическое поведение каждого электрода независимо. Такая развязка крайне важна для выявления и решения конкретных проблем, которые могут возникнуть в электродах, таких как потенциальный дисбаланс или неэффективность. Получая четкое и точное представление о работе каждого электрода, трехэлектродная система позволяет более точно и целенаправленно улучшать конструкцию и функциональность батарей.

Кроме того, эта система преодолевает ограничения, присущие двухэлектродным системам, которые часто смешивают свойства рабочего и контрэлектрода, что приводит к получению недостоверных или неполных данных. Способность трехэлектродной системы разделять эти свойства гарантирует, что вклад каждого электрода в общую производительность батареи может быть точно оценен и оптимизирован. Такой уровень детализации необходим для продвижения разработки высокоэффективных литиевых батарей, стимулируя инновации, способные удовлетворить растущий спрос на решения для хранения энергии.

Характеристики эталонных электродов

Теоретические и практические требования

Чтобы эталонные электроды оптимально функционировали в литиевых батареях, они должны обладать несколькими ключевыми характеристиками. Во-первых, они должны быть идеальными неполяризованными электродами то есть поддерживать стабильный потенциал в различных условиях, обеспечивая точность измерений. Эта стабильность имеет решающее значение для развязки отдельных свойств электродов, что необходимо для понимания работы батареи.

Во-вторых, эти электроды должны обладать низкая реакционная способность . Эта характеристика минимизирует возможность нежелательных побочных реакций, что позволяет сохранить целостность опорного потенциала. Низкая скорость реакции также повышает способность электрода поддерживать постоянный потенциал, что крайне важно для проведения точных электрохимических испытаний.

Кроме того, эталонные электроды должны иметь большой плотностью тока обмена . Это свойство позволяет быстро уравновесить процессы переноса заряда, обеспечивая стабильность потенциала электрода даже в динамических условиях. Высокая плотность обменного тока особенно важна для аккумуляторов, где часто происходят быстрые циклы заряда и разряда.

И наконец, хорошая обратимость очень важна. Это означает, что электрод должен быть способен подвергаться многократным окислительно-восстановительным процессам без существенной потери характеристик. Хорошая обратимость обеспечивает долговременную надежность и точность, что делает электрод сравнения пригодным для широкого использования как в научных исследованиях, так и в практических приложениях.

Специфические особенности для литиевых батарей

При разработке электродов сравнения для литиевых батарей необходимо тщательно учитывать несколько особенностей, чтобы обеспечить оптимальную производительность и надежность. Миниатюризация является важнейшим аспектом, позволяющим интегрировать эталонные электроды в компактные аккумуляторные системы без существенного изменения общей конструкции. Благодаря этому опорный электрод не создает дополнительных пространственных ограничений, что особенно важно для приложений, где размер и вес являются критическими факторами.

Совместимость с электролитом является еще одной важной характеристикой. Электрод сравнения должен легко взаимодействовать с электролитом, чтобы обеспечить точные показания потенциала. Любая несовместимость может привести к неточностям в измерениях и потенциально ухудшить работу батареи со временем. Поэтому выбор материала для электрода сравнения должен быть тщательно согласован с составом электролита для предотвращения нежелательных реакций.

Отсутствие примесей в электроде сравнения имеет решающее значение для поддержания целостности электрохимических измерений. Даже следовые количества примесей могут внести значительные погрешности в показания потенциала, что ставит под угрозу точность данных. Это обусловливает необходимость строгого контроля качества в процессе производства, чтобы гарантировать отсутствие примесей в электроде сравнения.

И, наконец, малый температурный коэффициент крайне важен для поддержания стабильной работы в различных условиях окружающей среды. Литиевые батареи часто работают в различных температурных диапазонах, и эталонный электрод должен обеспечивать стабильные и точные показания независимо от температуры окружающей среды. Это требует использования материалов и конструкций, которые минимизируют вызванные температурой колебания потенциала.

Таким образом, для обеспечения точных и надежных электрохимических измерений при разработке электродов сравнения для литиевых батарей необходимо уделять первостепенное внимание миниатюризации, совместимости с электролитом, отсутствию примесей в составе и малому температурному коэффициенту.

Конструктивные соображения

Выбор типа эталонного электрода

При выборе электрода сравнения для различных типов батарей необходимо учитывать факторы, которые минимизируют помехи и обеспечивают оптимальное распределение напряжения. На выбор электрода сравнения влияют несколько ключевых характеристик и соображений:

• Совместимость с образцом: Эталонный электрод не должен вступать в химическое взаимодействие с электролитом или компонентами батареи, обеспечивая точность и стабильность измерений.
• Стабильность потенциала: Стабильный потенциал имеет решающее значение для точных измерений. Опорный электрод должен поддерживать постоянный потенциал, не зависящий от внешних условий или рабочего состояния батареи.
• Время отклика: Быстрое время отклика необходимо для поддержания эффективности аналитического процесса, позволяющего получать и анализировать данные в режиме реального времени.
• Температурные требования: Различные эталонные электроды имеют разные температурные пределы. Например, температура насыщенного каломельного электрода (SCE) ограничена 50°C. Для применения при более высоких температурах необходимо выбрать другие электроды.
• Химический состав: Химический состав образца может повлиять на материал электрода. Выбор правильного материала, такого как стекло, эпоксидная смола или другие специализированные материалы, имеет решающее значение для предотвращения деградации и обеспечения долгосрочной стабильности.

Доступные варианты

Существует несколько типов электродов сравнения, каждый из которых имеет свой набор преимуществ и ограничений:

Электроды с двойным спаем

Электроды с двойным спаем обеспечивают индивидуальное решение, позволяя подбирать электролит в нижней камере в соответствии с химическим составом образца. Такая настройка жизненно важна, поскольку предотвращает взаимодействие, которое может заблокировать спай и привести к нестабильным показаниям.

При тщательном рассмотрении этих факторов и возможностей выбор электрода сравнения может быть оптимизирован для обеспечения точной, стабильной и эффективной работы в различных областях применения батарей.

Процесс подготовки

Подготовка эталонных электродов для литиевых батарей включает в себя два основных метода: подготовку не на месте и на месте. Каждый метод имеет свои уникальные преимущества и проблемы, существенно влияющие на качество и производительность конечного электрода.

Подготовка не на месте

Методы подготовки "не на месте" обычно предполагают изготовление электрода сравнения вне среды батареи. Такой подход позволяет тщательно контролировать состав и структуру электрода, обеспечивая минимальное количество примесей и оптимальные характеристики. Однако этот процесс может занять много времени и потребовать специализированного оборудования для достижения желаемого качества электрода.

Подготовка in situ

В отличие от этого, методы подготовки in situ предполагают создание эталонного электрода непосредственно в аккумуляторной установке. Этот метод выгоден для мониторинга в режиме реального времени и может быть более адаптирован к изменяющимся условиям эксперимента. Несмотря на удобство, подготовка in situ требует тщательного обращения для предотвращения загрязнения и сохранения целостности электрода.

Оба метода играют важную роль в разработке высококачественных эталонных электродов, каждый из которых отвечает различным исследовательским потребностям и экспериментальным установкам.

Установка эталонных электродов

Правильное размещение электродов сравнения имеет решающее значение для точного определения потенциала, учитывая такие факторы, как близость к исследуемым электродам и среда электролита. Расположение опорного электрода может существенно повлиять на измеряемый потенциал, что сказывается на точности данных, полученных в ходе электрохимических исследований.

При установке электрода сравнения необходимо обеспечить его расположение как можно ближе к рабочему электроду, чтобы минимизировать разность потенциалов, обусловленную сопротивлением электролита. Такая близость помогает получить более точные измерения, особенно в системах с высоким ионным сопротивлением.

Кроме того, необходимо тщательно учитывать среду, в которой находится электрод сравнения. Состав электролита, включая его pH и ионную силу, может влиять на работу электрода сравнения. Например, некоторые электроды сравнения могут быть непригодны для использования в сильнокислых или щелочных средах без соответствующих модификаций.

Таким образом, оптимальное размещение электрода сравнения предполагает тщательный баланс близости к рабочему электроду и совместимости с электролитной средой, обеспечивая точные и надежные измерения потенциала.

Уход и обслуживание

Выбор подходящего электрода сравнения

Выбор подходящего электрода сравнения и условий работы может значительно продлить срок его службы. При выборе электрода сравнения необходимо учитывать несколько факторов, чтобы обеспечить оптимальную производительность и долговечность.

Во-первых, очень важна совместимость с измеряемым образцом. Электрод сравнения не должен вступать в химическое взаимодействие с образцом или электролитом, поскольку это может привести к неточным измерениям и потенциальной деградации электрода. Например, некоторые химические вещества могут разрушить материал корпуса электрода, что требует выбора подходящих материалов, таких как стекло, эпоксидная смола или другие специализированные материалы для конкретного применения.

Еще одним важным моментом является стабильность потенциала, обеспечиваемого электродом сравнения. Стабильный потенциал необходим для точных измерений, обеспечивая поддержание на электроде сравнения постоянного и определенного потенциала в течение долгого времени. Эта стабильность определяется электролитом внутри электрода и используемым эталонным элементом.

Температурный режим также имеет большое значение. Например, насыщенный каломельный электрод (SCE) имеет ограниченный температурный диапазон до 50°C. Если приложение требует использования при более высоких температурах, необходимо выбрать другой электрод. Это особенно важно в средах, где часто происходят колебания температуры, поскольку эталонный электрод должен сохранять свои характеристики в широком температурном диапазоне.

Время отклика электрода сравнения - еще один ключевой фактор. Быстрое время отклика обеспечивает эффективность аналитического процесса, позволяя собирать и анализировать данные в режиме реального времени. Это особенно важно в тех случаях, когда необходимо отслеживать быстрые изменения в образце или окружающей среде.

В некоторых случаях может быть более практичным или необходимым использовать отдельные чувствительные (полуэлементные) и опорные электроды. Это часто происходит, когда ожидается, что различные части электрода будут иметь разный срок службы, или когда конкретные приложения требуют использования отдельных электродов. Например, в некоторых высокоточных измерениях или в условиях, когда состав образца сильно изменяется, использование отдельных электродов может обеспечить более точные и надежные результаты.

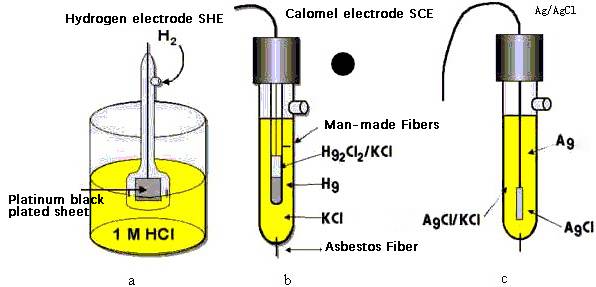

Существует целый ряд отдельных опорных электродов, каждый из которых имеет свои преимущества и ограничения. Некоторые из наиболее распространенных эталонных систем включают насыщенную каломель (Hg/HgCl), Ag/AgCl (проволоку или картридж), Cu/CuSO4, Hg/HgSO4 и Hg/HgO. Ag/AgCl является наиболее распространенным типом эталонной системы, но если ваш образец несовместим с Ag или Cl, насыщенный каломельный электрод (Hg/HgCl) может быть подходящей альтернативой. Однако каломельные электроды содержат ртуть, что делает их непригодными для использования в некоторых областях, таких как производство продуктов питания, напитков или исследования окружающей среды, из-за экологических последствий.

Электроды с двойным спаем предлагают другой вариант, особенно в тех случаях, когда необходимо обеспечить совместимость с образцом. Эти электроды имеют нижнюю камеру, содержащую электролит, который отличается от электролита в верхней эталонной камере. Химический состав электролита нижней камеры может быть изменен таким образом, чтобы соответствовать образцу или быть более совместимым с ним. Это важно, поскольку электролит нижней камеры контактирует с образцом через спай, и любое взаимодействие между электролитом и образцом может привести к блокировке спая, что приведет к нестабильным показаниям.

В заключение следует отметить, что выбор подходящего электрода сравнения предполагает тщательное рассмотрение совместимости, стабильности, температурного диапазона, времени отклика и специфических требований приложения. Приняв во внимание эти факторы, вы сможете обеспечить надежную работу электрода сравнения и продлить срок его службы, обеспечивая точные и стабильные измерения в вашем приложении.

Регулярная калибровка и техническое обслуживание

Регулярная калибровка и техническое обслуживание электродов сравнения необходимы для обеспечения точности и надежности их показаний. Это включает в себя не только периодическую калибровку потенциала электрода, но и замену наполняющих растворов. Заправочные растворы, которые являются неотъемлемой частью работы электрода, могут со временем разрушаться, что приводит к неточностям в измерениях потенциала.

Для поддержания оптимальной производительности рекомендуется соблюдать строгий график технического обслуживания. Это включает в себя:

• Регулярная калибровка: Проведение калибровки через регулярные промежутки времени, чтобы убедиться, что потенциал электрода остается в допустимых пределах. Обычно для этого используются стандартные эталонные растворы, которые, как известно, имеют стабильные и точные потенциалы.

• Замена растворов для заполнения: Периодически заменяйте растворы для заполнения, чтобы предотвратить загрязнение и деградацию. Загрязнения могут изменять свойства раствора, влияя на характеристики электрода. Деградация может привести к дрейфу потенциала электрода, нарушая его надежность.

Соблюдение этих правил обслуживания позволяет значительно повысить долговечность и эффективность использования эталонных электродов в литиевых батареях.
