Какова Номинальная Величина Psi Гидравлического Цилиндра? Критический Предел Безопасности Для Вашей Системы

Номинальное значение PSI гидравлического цилиндра, или фунтов на квадратный дюйм, указывает максимальное внутреннее давление жидкости, которое цилиндр спроектирован безопасно выдерживать во время работы. В то время как многие стандартные промышленные и мобильные цилиндры рассчитаны на 2500–3000 PSI, специализированные модели высокого давления могут быть рассчитаны на 5000 PSI, 10000 PSI или даже выше для конкретных тяжелых применений. Этот показатель является самым важным фактором для обеспечения безопасности и производительности системы.

Номинальное значение PSI цилиндра — это не целевой показатель производительности; это критический предел безопасности. Основная задача любого инженера или техника — убедиться, что максимальное номинальное давление цилиндра комфортно превышает максимальное рабочее давление гидравлической системы, которое обычно контролируется предохранительным клапаном.

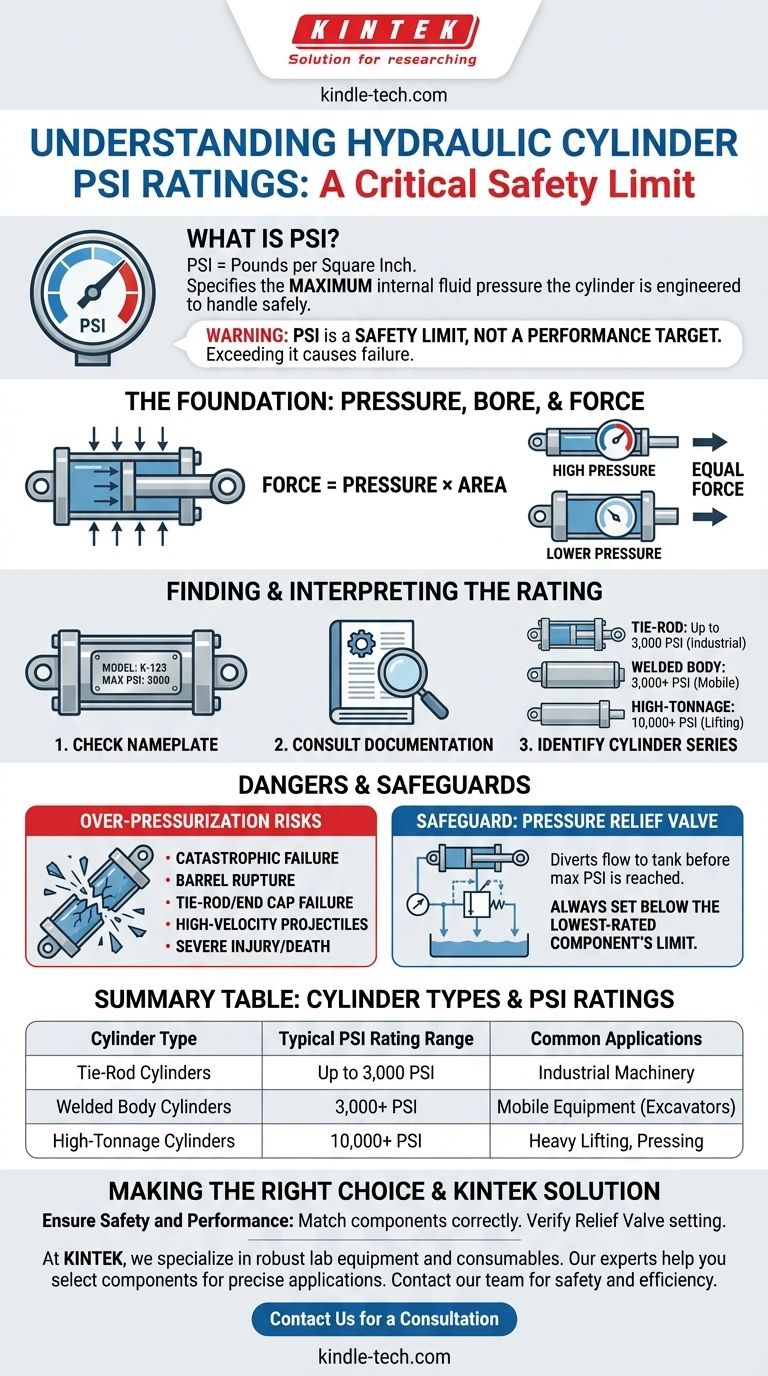

Какова номинальная величина PSI гидравлического цилиндра? Критический предел безопасности для вашей системы

Почему номинальное давление является основой конструкции цилиндра

Гидравлическая система не создает силу из воздуха. Она использует насос для создания потока жидкости, а сопротивление этому потоку генерирует давление. Это давление является ключом к тому, как цилиндр производит работу.

Определение PSI (фунтов на квадратный дюйм)

PSI — это единица измерения давления в гидравлической системе. Представьте это как количество силы, которое гидравлическая жидкость оказывает на каждый квадратный дюйм внутренних поверхностей цилиндра.

Взаимосвязь между давлением, диаметром и силой

Выходная сила цилиндра является прямым результатом действия системного давления на площадь его внутреннего поршня. Формула проста, но фундаментальна: Сила = Давление × Площадь.

Это означает, что цилиндр с большим внутренним диаметром (размером отверстия) может производить ту же силу при меньшем давлении, чем цилиндр с меньшим диаметром.

Номинальное против максимального давления

Крайне важно различать номинальное (или рабочее) давление цилиндра и его максимальное (или испытательное) давление. Производители часто указывают номинальное значение для непрерывной работы. Цилиндр должен быть способен выдерживать случайные скачки давления выше этого значения, но он никогда не должен превышать абсолютное максимальное значение, указанное на его паспортной табличке.

Как найти и интерпретировать номинальное значение PSI цилиндра

Определение правильного номинального давления является обязательным шагом перед установкой или эксплуатацией любого цилиндра. Использование цилиндра с заниженным номинальным значением является одной из самых опасных ошибок в гидравлике.

Проверка заводской таблички или бирки с данными

Наиболее надежным источником является заводская табличка или бирка с данными производителя, которая обычно штампуется или гравируется непосредственно на корпусе цилиндра или торцевой крышке. На этой бирке будут указаны номер модели, серийный номер и часто максимальное номинальное давление.

Консультация с документацией производителя

Если бирка с данными отсутствует или неразборчива, следующим шагом является использование номера модели для поиска официального технического паспорта от производителя. Этот документ предоставит исчерпывающий список всех спецификаций, включая окончательное номинальное давление.

Понимание "серии" или "класса" цилиндра

Опытные специалисты часто могут оценить класс давления цилиндра по его конструкции.

Цилиндры со стяжными шпильками: Распространены в промышленных условиях, часто рассчитаны на давление до 3000 PSI.
Цилиндры со сварным корпусом: Распространены в мобильной технике (например, экскаваторах), обычно рассчитаны на 3000 PSI и более благодаря своей прочной конструкции.
Цилиндры высокой грузоподъемности: Используются для подъема и прессования, это компактные цилиндры плунжерного типа, часто рассчитанные на 10000 PSI.

Понимание компромиссов и опасностей

Выбор цилиндра — это не только удовлетворение требований к силе; это создание безопасной и эффективной системы. Понимание последствий несоответствия давления имеет важное значение.

Опасность избыточного давления

Превышение максимального номинального значения PSI цилиндра может привести к катастрофическому отказу. Это может включать разрыв гильзы цилиндра, растяжение или поломку стяжных шпилек, или срыв торцевых крышек. Эти отказы приводят к выбросу жидкости под высоким давлением и могут превратить компоненты в высокоскоростные снаряды, представляя серьезный риск травм или смерти.

Неэффективность избыточной спецификации

Использование цилиндра с номинальным давлением 5000 PSI в системе, которая работает только при 1500 PSI, безопасно, но неэффективно. Цилиндр высокого давления будет тяжелее, крупнее и значительно дороже, чем компонент, правильно подобранный под нужды системы.

Роль предохранительного клапана

Предохранительный клапан системы является конечной защитой. Этот клапан всегда должен быть установлен на давление ниже максимального номинального значения наименее прочного компонента в системе, которым очень часто является гидравлический цилиндр. Это гарантирует, что в условиях перегрузки клапан перенаправит поток обратно в бак до того, как какой-либо компонент выйдет из строя.

Правильный выбор для вашей системы

Ваш окончательный выбор должен основываться на требованиях вашей системы и непоколебимой приверженности безопасности.

Если ваш основной акцент делается на стандартное промышленное или мобильное применение: Выберите цилиндр с номинальным давлением, соответствующим конструкции вашей системы (например, 3000 PSI), и убедитесь, что ваш предохранительный клапан установлен ниже этого предела.
Если ваш основной акцент делается на создание очень большой силы в компактном пространстве: Вам потребуется система высокого давления (5000-10000 PSI), и вы должны использовать цилиндры, насосы, шланги и клапаны, специально рассчитанные на это давление.
Если ваш основной акцент делается на оценку существующего оборудования на предмет безопасности: Ваш первый шаг — определить максимальное номинальное значение PSI цилиндра, а затем убедиться, что предохранительный клапан системы установлен безопасно ниже этого значения.

В конечном итоге, отношение к номинальному значению PSI как к абсолютному пределу безопасности — это признак настоящего профессионала.

Сводная таблица:

Тип цилиндра	Типичный диапазон номинального давления PSI	Области применения
Цилиндры со стяжными шпильками	До 3000 PSI	Промышленное оборудование
Цилиндры со сварным корпусом	3000+ PSI	Мобильная техника (экскаваторы)
Цилиндры высокой грузоподъемности	10000+ PSI	Тяжелый подъем, прессование
