Что такое процесс напыления? Пошаговое руководство по осаждению тонких пленок

По сути, напыление — это процесс физического осаждения из паровой фазы (PVD), при котором атомы выбрасываются из твердого материала-мишени путем бомбардировки его высокоэнергетическими ионами в вакууме. Затем эти выброшенные атомы перемещаются и осаждаются на подложке, образуя чрезвычайно тонкую, однородную пленку. Весь процесс функционирует как высококонтролируемая операция пескоструйной обработки атомного масштаба.

Напыление — это, по сути, процесс передачи импульса. Он использует инертный газ под давлением, такой как аргон, для создания ионов, которые физически выбивают атомы из исходного материала (мишени), которые затем повторно конденсируются в виде высококачественного покрытия на другой поверхности (подложке).

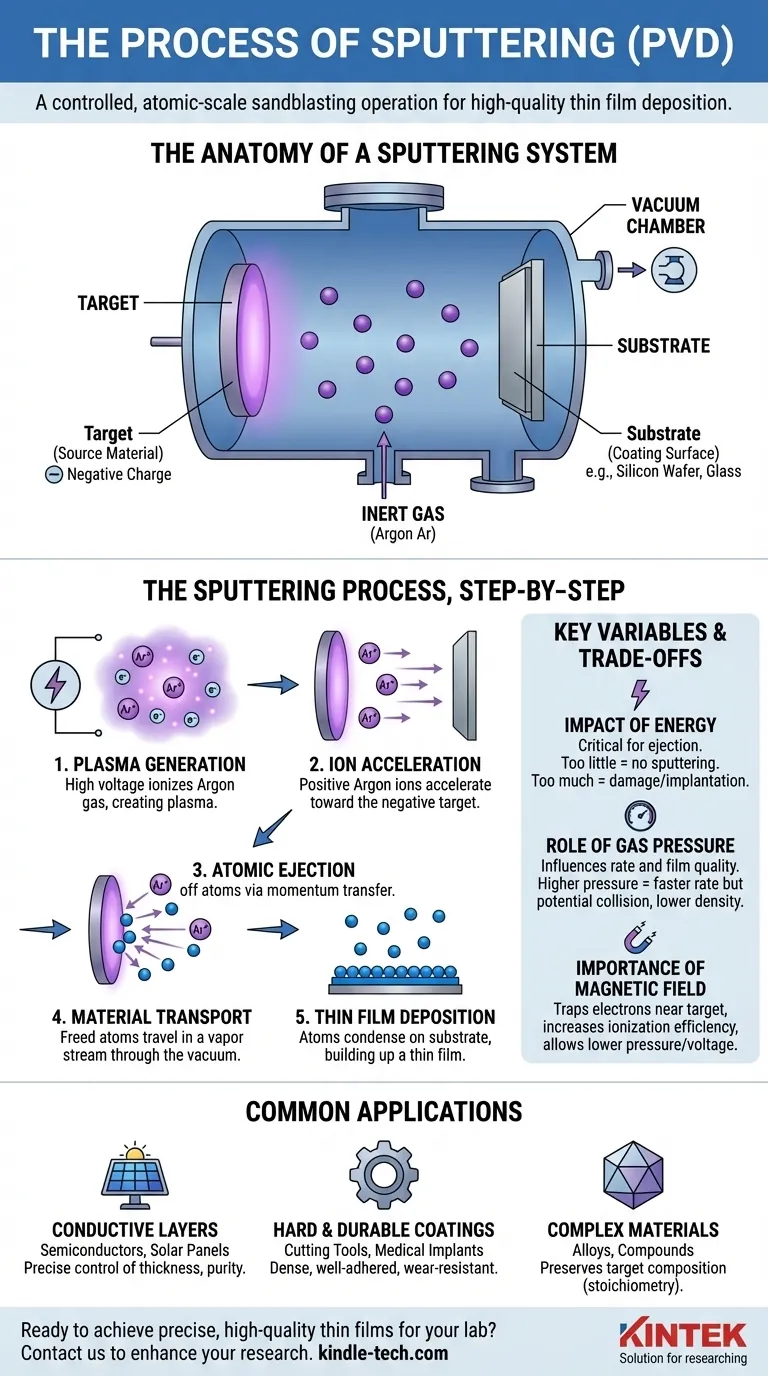

Анатомия системы напыления

Чтобы понять процесс, вы должны сначала понять ключевые компоненты, действующие в системе. Каждый элемент играет отдельную и критически важную роль.

Вакуумная камера

Весь процесс происходит внутри герметичной камеры. Первым шагом является создание вакуума, откачка воздуха и других остаточных газов для удаления влаги и примесей, которые могут загрязнить конечную пленку.

Мишень

Это исходный материал, который вы хотите осадить в виде пленки. Мишени придается сильный отрицательный электрический заряд.

Подложка

Это объект или материал, который будет покрыт. Обычные подложки включают кремниевые пластины, стекло или пластмассы, которые располагаются лицом к мишени.

Инертный газ

Инертный газ, чаще всего Аргон (Ar), вводится в вакуумную камеру после первоначальной откачки. Этот газ действует как «боеприпасы» для процесса, так как он будет ионизирован для бомбардировки мишени.

Процесс напыления, шаг за шагом

После того как компоненты установлены, процесс разворачивается в точной последовательности событий, обусловленных физикой.

Шаг 1: Генерация плазмы

В камере подается высокое напряжение. Это мощное электрическое поле возбуждает газ аргон, отрывая электроны от атомов аргона и создавая плазму — светящийся ионизированный газ, состоящий из положительно заряженных ионов аргона (Ar+) и свободных электронов.

Шаг 2: Ускорение ионов

Отрицательно заряженный материал мишени сильно притягивает вновь образовавшиеся положительно заряженные ионы аргона. Эти ионы ускоряются в камере и ударяются о поверхность мишени с высокой скоростью.

Шаг 3: Выброс атомов

Удар иона аргона по мишени — это чистое событие передачи импульса. Если ион ударяет с достаточной кинетической энергией, чтобы преодолеть энергию связи, удерживающую атомы мишени вместе, это вызывает «каскад столкновений», выбивая атомы или молекулы из материала мишени.

Шаг 4: Транспорт материала

Эти вновь освобожденные атомы из мишени перемещаются в паровом потоке через среду низкого давления в камере.

Шаг 5: Осаждение тонкой пленки

Выброшенные атомы мишени в конечном итоге достигают подложки, где они оседают и конденсируются. Со временем эти атомы накапливаются, слой за слоем, образуя тонкую, твердую и очень однородную пленку с определенными желаемыми свойствами.

Понимание ключевых переменных и компромиссов

Качество и характеристики напыленной пленки не случайны. Они являются прямым результатом тщательного управления параметрами процесса. Просто запустить процесс недостаточно; контроль над ним — вот что дает результаты.

Влияние энергии

Энергия бомбардирующих ионов критически важна. Слишком мало энергии — и атомы не будут выброшены из мишени. Слишком много энергии может вызвать повреждение или внедрение ионов в мишень вместо эффективного распыления.

Роль давления газа

Давление газа аргона внутри камеры значительно влияет на процесс. Более высокое давление может увеличить скорость распыления, но также может привести к столкновению распыленных атомов с атомами газа на пути к подложке, что снизит плотность и качество пленки.

Важность магнитного поля

Многие современные системы используют магниты за мишенью (метод, называемый магнетронным распылением). Это магнитное поле удерживает электроны вблизи поверхности мишени, значительно повышая эффективность ионизации аргона и позволяя процессу протекать при более низких давлениях и напряжениях.

Как применить это к вашей цели

Напыление выбирают за его точность и универсальность. Правильное применение полностью зависит от желаемого результата для конечной пленки.

• Если ваша основная цель — производство отражающих или электропроводящих слоев (как в полупроводниках или солнечных панелях): Напыление обеспечивает исключительный контроль над толщиной пленки, чистотой и электрическим сопротивлением.
• Если ваша основная цель — создание твердых, прочных или биосовместимых покрытий (для режущих инструментов, медицинских имплантатов или оптики): Осаждение, обусловленное импульсом, создает плотные, хорошо прилегающие пленки, которые обладают высокой износостойкостью.
• Если ваша основная цель — осаждение сложных материалов, таких как сплавы или соединения: Напыление отлично сохраняет исходный состав (стехиометрию) материала мишени в осажденной пленке.

В конечном итоге, напыление позволяет инженерам и ученым конструировать материалы слой за слоем, создавая высокопроизводительные поверхности с нуля.

Сводная таблица:

Ключевой компонент	Роль в процессе
Вакуумная камера	Герметичная среда, свободная от загрязнений
Мишень	Исходный материал для осаждения (отрицательно заряженный)
Подложка	Поверхность для покрытия (например, кремний, стекло)
Инертный газ (аргон)	Ионизируется для бомбардировки мишени
Этап процесса	Описание
Генерация плазмы	Электрическое поле ионизирует газ аргон
Ускорение ионов	Положительно заряженные ионы ускоряются к мишени
Выброс атомов	Ионы выбивают атомы из мишени путем передачи импульса
Транспорт материала	Освобожденные атомы перемещаются в вакууме
Осаждение пленки	Атомы конденсируются на подложке, образуя тонкий слой
