Что такое H-образная фотоэлектрохимическая ячейка? Руководство по выделению и изучению реакций, управляемых светом

По своей сути, H-образная фотоэлектрохимическая ячейка (ФЭХ) представляет собой специализированную двухкамерную электрохимическую ячейку, предназначенную для изучения химических реакций, управляемых светом. Ее характерная H-образная форма состоит из двух отдельных камер, соединенных мостом, в котором находится мембрана, предотвращающая смешивание растворов в каждой камере, но позволяющая ионам проходить сквозь нее. Эта конструкция также имеет прозрачное оптическое окно в одной камере, что позволяет источнику света освещать рабочий электрод.

Основное назначение H-образной ячейки — физическое разделение двух полуреакций фотоэлектрохимического процесса. Такое разделение позволяет исследователям независимо контролировать и анализировать реакции окисления и восстановления, что невозможно в стандартной однокамерной ячейке.

Анатомия H-образной ячейки

H-образная ячейка — это специально созданный инструмент для точного электрохимического анализа. Ее конструкция напрямую решает общие проблемы, возникающие при изучении сложных реакций, таких как расщепление воды или восстановление CO2.

Двухкамерная конструкция

Ячейка состоит из двух вертикальных стеклянных камер, соединенных горизонтальной трубкой, образующих отчетливую H-образную форму. Одна камера содержит фотоэлектрод (рабочий электрод) в электролите, а другая — противоэлектрод в отдельном электролите.

Разделительная мембрана

Мост, соединяющий две камеры, содержит разделитель, обычно ионообменную мембрану (например, Nafion) или пористый стеклянный фильтр. Эта мембрана является ключом к функционированию ячейки: она позволяет ионам течь между камерами для замыкания электрической цепи, но предотвращает объемное смешивание двух электролитов.

Оптическое окно

Одна из камер оснащена оптическим окном из такого материала, как кварц, который прозрачен для УФ- и видимого света. Это позволяет точно направлять источник света на фотоэлектрод, инициируя изучаемую светозависимую реакцию.

Универсальная конфигурация электродов

Конструкция поддерживает полную трехэлектродную установку, которая является стандартом для точных электрохимических измерений. Рабочий электрод (исследуемый материал) и электрод сравнения помещаются в одну камеру, а противоэлектрод — в другую. Это изолирует реакции на рабочем и противоэлектродах.

Почему разделение имеет решающее значение в фотоэлектрохимии

Основная причина использования H-образной ячейки — предотвращение вмешательства продуктов и реагентов одной полуреакции в другую. Это разделение имеет решающее значение для получения точных и значимых данных.

Предотвращение перекрестного загрязнения продуктов

Рассмотрим пример расщепления воды. На фотоаноде свет способствует образованию кислорода (O₂). На катоде образуется водород (H₂). Если бы этим газам было позволено смешиваться, как это происходило бы в однокамерной ячейке, они могли бы повторно реагировать или создавать взрывоопасную смесь, что испортило бы измерение и создало бы угрозу безопасности.

Независимая оптимизация полуреакций

Оптимальные условия для различных реакций могут значительно различаться. Например, реакция выделения кислорода часто лучше всего протекает в щелочном растворе (высокий pH), тогда как реакция восстановления CO₂ более эффективна в нейтральном или слабокислом растворе. H-образная ячейка позволяет поддерживать различный pH и состав электролита в каждой камере, одновременно максимизируя эффективность обеих полуреакций.

Устранение нежелательных побочных реакций

Изолируя две половины ячейки, вы гарантируете, что продукт, образующийся на одном электроде, не мигрирует к другому электроду и не подвергается нежелательной реакции. Эта изоляция гарантирует, что измеряемый вами ток является прямым результатом конкретной реакции, которую вы намереваетесь изучить.

Понимание компромиссов и ограничений

Хотя H-образная ячейка является мощным инструментом, она не лишена недостатков. Ее специализированная конструкция вносит сложности, с которыми исследователи должны справляться.

Повышенное сопротивление ячейки

Мембрана, разделяющая два отсека, добавляет значительное ионное сопротивление системе. Это сопротивление означает, что для протекания реакции требуется более высокое напряжение (перенапряжение), что может снизить общую энергоэффективность процесса.

Сложность настройки

По сравнению с простой стаканной ячейкой, H-образная ячейка сложнее в сборке, очистке и герметизации. Обеспечение герметичности ячейки имеет решающее значение, поскольку любое загрязнение между двумя камерами может привести к недействительности результатов длительного эксперимента.

Ограничения массопереноса

Скорость, с которой ионы могут проходить через мембрану, может стать узким местом, особенно в экспериментах, предназначенных для работы при высоких токах. Если ионы не могут двигаться достаточно быстро, это может ограничить общую скорость реакции, которую вы пытаетесь измерить.

Выбор правильной ячейки для вашего эксперимента

Решение об использовании H-образной ячейки полностью зависит от цели вашего исследования.

• Если ваша основная цель — фундаментальные исследования конкретной полуреакции: H-образная ячейка является идеальным выбором для изоляции и изучения окисления или восстановления без помех.
• Если ваша основная цель — разработка полноценного устройства (например, для расщепления воды или преобразования CO₂): H-образная ячейка необходима для независимого тестирования и оптимизации анолита и католита перед интеграцией.
• Если ваша основная цель — быстрый скрининг новых материалов: Более простая однокамерная ячейка часто более практична для быстрой оценки базовой фотоактивности многих материалов, поскольку она позволяет избежать сложности настройки H-образной ячейки.

Выбор правильной экспериментальной установки — это первый шаг к разработке точного и значимого фотоэлектрохимического эксперимента.

Сводная таблица:

Характеристика	Назначение
Двухкамерная конструкция	Физически разделяет полуреакции окисления и восстановления.
Ионообменная мембрана	Предотвращает смешивание реагентов/продуктов, позволяя протекать ионному току.
Оптическое окно (кварц)	Позволяет свету освещать фотоэлектрод для инициирования реакции.
Трехэлектродная установка	Обеспечивает точные электрохимические измерения с изолированными электродами.

Готовы проводить точные фотоэлектрохимические исследования?

H-образная ячейка необходима для точного изучения сложных реакций, таких как расщепление воды и восстановление CO2. KINTEK специализируется на предоставлении высококачественного лабораторного оборудования, включая специализированные электрохимические ячейки и расходные материалы, для поддержки ваших исследовательских потребностей.

Свяжитесь с нами сегодня, чтобы обсудить, как наши решения могут расширить возможности вашей лаборатории и помочь вам достичь надежных, свободных от помех результатов. Свяжитесь с нами через нашу контактную форму, и наши эксперты помогут вам.

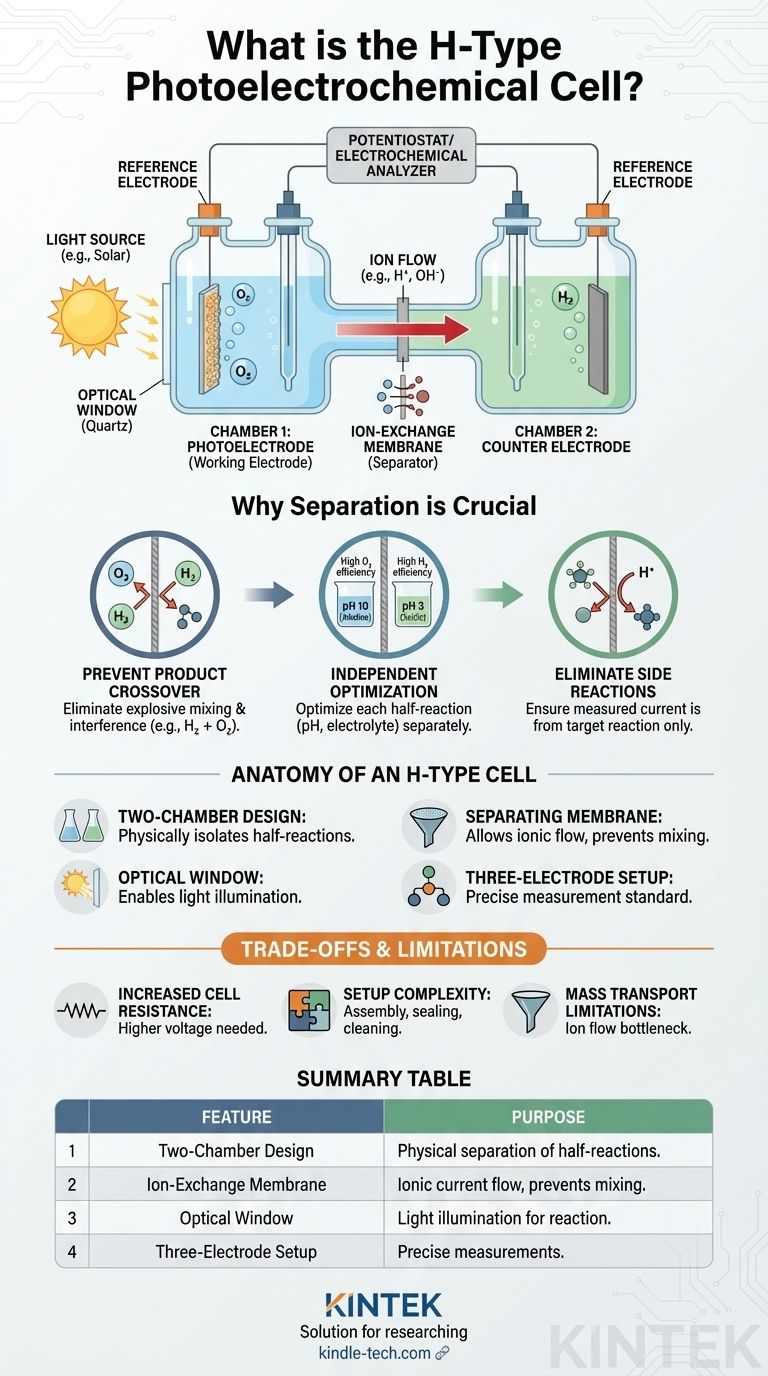

Визуальное руководство
