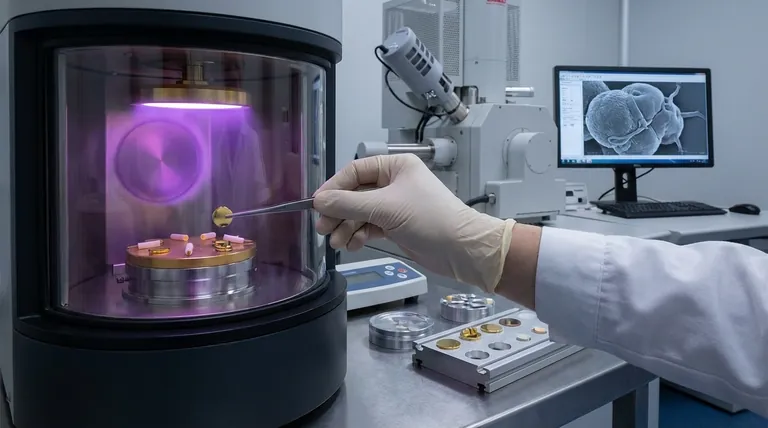

По своей сути, золотое напыление для СЭМ — это метод подготовки, который делает электрически непроводящие образцы видимыми и стабильными под сканирующим электронным микроскопом (СЭМ). Этот процесс, известный как ионное напыление, наносит ультратонкий слой золота на образец, предотвращая накопление искажающих изображение электрических зарядов и усиливая сигнал, используемый для создания окончательного изображения.
Основная проблема СЭМ заключается в том, что электронный луч, используемый для получения изображений, будет накапливаться на непроводящих материалах, создавая статический заряд, который портит изображение. Микротонкое золотое покрытие обеспечивает проводящий путь для рассеивания этого заряда, эффективно заземляя образец и обеспечивая четкий, стабильный анализ.
Проблема: Электронные лучи и непроводящие образцы
Чтобы понять необходимость золотого напыления, вы должны сначала понять основное взаимодействие между СЭМ и непроводящим образцом.
Что такое "зарядка образца"?
СЭМ работает путем сканирования сфокусированным пучком высокоэнергетических электронов по поверхности образца.
Когда эти электроны попадают в материал, они должны иметь путь к заземлению. На проводящем материале, таком как металл, это происходит автоматически.
На непроводящем или плохо проводящем образце (например, полимеры, керамика или биологические ткани) электроны накапливаются на поверхности, создавая отрицательный статический заряд. Это явление называется зарядкой образца.
Последствия зарядки
Зарядка образца губительна для получения изображений. Она создает серьезные визуальные артефакты, которые делают образец невозможным для точного анализа.
Эти артефакты включают чрезвычайно яркие или темные пятна, смещение и дрейф изображения, а также полную потерю деталей поверхности.
Как золотое ионное напыление решает проблему
Ионное напыление является стандартным решением проблемы зарядки образца. Оно включает нанесение металлической пленки, обычно толщиной 2–20 нанометров, на образец.
Создание проводящего пути
Основная функция золотого слоя — сделать поверхность образца электрически проводящей.
Эта тонкая, непрерывная пленка соединяет всю поверхность образца с алюминиевым держателем, на котором он установлен, который заземлен на столик СЭМ. Это обеспечивает путь для отвода поступающих электронов, предотвращая накопление любого заряда.
Усиление сигнала изображения
Вторичное, но очень важное преимущество — это усиление сигнала изображения. Изображения СЭМ чаще всего формируются путем обнаружения вторичных электронов (ВЭ), которые испускаются с поверхности образца.
Золото является очень эффективным эмиттером вторичных электронов. Покрытие значительно увеличивает количество производимых ВЭ, что улучшает отношение сигнал/шум и приводит к более четкому, ясному и детализированному изображению.
Почему золото — распространенный выбор
Хотя могут использоваться и другие металлы, такие как платина или иридий, золото является популярным выбором по умолчанию по нескольким причинам.
Оно обладает высокой электропроводностью и относительно легко и эффективно наносится в ионном напылителе. Размер его зерен достаточно мал, чтобы быть незаметным для большинства применений при низком и среднем увеличении, что делает его надежным и экономически эффективным выбором.
Понимание компромиссов и ограничений
Хотя золотое напыление необходимо, оно не является идеальным решением и имеет критические компромиссы, которые должен учитывать каждый аналитик.
Исходная поверхность скрыта
Наиболее существенным недостатком является то, что вы больше не получаете изображение или не анализируете истинную поверхность образца. Вы получаете изображение золотого слоя, который соответствует ей.
Это делает невозможным использование таких методов, как энергодисперсионная рентгеновская спектроскопия (ЭДС), которая определяет элементный состав, на исходном материале. Анализ просто обнаружит золото.
Это может ограничить сверхвысокое разрешение
Для большинства настольных или универсальных СЭМ разрешение недостаточно высоко, чтобы "видеть" зернистую структуру золотого покрытия.
Однако в высокопроизводительных СЭМ, работающих при очень больших увеличениях, сами зерна золота могут стать видимыми, скрывая мельчайшие наноразмерные особенности подлежащего образца.
Правильный выбор для вашего анализа
Выбор правильной подготовки поверхности критически важен для получения значимых данных. Ваша аналитическая цель должна определять ваш подход.
- Если ваша основная цель — общая морфология при низком и среднем увеличении: Золото — отличный, экономически эффективный и стандартный выбор для предотвращения зарядки и получения четкого изображения.
- Если ваша основная цель — элементный анализ поверхности (ЭДС): Вы должны избегать металлического покрытия. Необходимо использовать проводящее углеродное покрытие или анализировать образец без покрытия в низком вакууме.
- Если ваша основная цель — получение изображений сверхвысокого разрешения: Вам следует рассмотреть более мелкозернистый (и более дорогой) металл, такой как платина или иридий, чтобы минимизировать артефакты покрытия.
В конечном итоге, правильная подготовка образца является основой высококачественной электронной микроскопии.
Сводная таблица:
| Назначение | Ключевое преимущество | Распространенное применение |
|---|---|---|
| Предотвращение зарядки | Рассеивает заряд электронного луча | Непроводящие образцы (полимеры, керамика, биологические ткани) |
| Усиление сигнала | Улучшает эмиссию вторичных электронов для более четких изображений | Морфологические исследования при низком и среднем увеличении |
| Стабильность образца | Обеспечивает проводящий путь к заземлению | Универсальный анализ СЭМ |
