Как характеризуются углеродные нанотрубки? Руководство по проверке качества и производительности

Короче говоря, углеродные нанотрубки (УНТ) характеризуются с помощью комплекса передовых аналитических методов, в первую очередь электронной микроскопии для определения физической структуры и спектроскопии для оценки качества и химических свойств. Эти методы необходимы для проверки того, что произведенные УНТ соответствуют точным спецификациям, требуемым для их предполагаемого применения, будь то в батареях, композитах или электронике.

Характеризация углеродных нанотрубок — это не одно измерение. Это систематический процесс использования множества взаимодополняющих методов для построения полной картины их структурной целостности, чистоты и химии поверхности — ключевых факторов, которые напрямую определяют их производительность.

Почему характеризация является критическим этапом

Процесс синтеза, будь то химическое осаждение из паровой фазы (ХОФ), лазерная абляция или дуговой разряд, редко дает идеально однородный продукт. Результат часто представляет собой смесь УНТ с различной длиной, диаметром и количеством стенок, а также примесей, таких как аморфный углерод и остаточные металлические катализаторы.

Характеризация — это ворота контроля качества. Она гарантирует, что партия УНТ обладает специфическими свойствами — такими как высокое соотношение сторон, чистота или функционализация поверхности, — которые требуются для высокопроизводительных применений, таких как проводящие полимеры или передовые электроды для аккумуляторов.

Основные методы характеризации и что они показывают

Комплексный анализ зависит от сочетания нескольких методов, поскольку каждый из них предоставляет уникальную часть головоломки.

Визуализация структуры: Электронная микроскопия (ПЭМ и РЭМ)

Просвечивающая электронная микроскопия (ПЭМ) является золотым стандартом для наблюдения за фундаментальной структурой отдельных нанотрубок. Пропуская пучок электронов через ультратонкий образец, ПЭМ предоставляет прямые визуальные доказательства:

• Диаметр и количество слоев: Четкое различие между одностенными (ОСУНТ), двустенными (ДСУНТ) и многостенными (МСУНТ) нанотрубками.
• Кристалличность и дефекты: Выявление разрывов, изгибов или несовершенств в графитовой решетке стенок нанотрубок.
• Остатки катализатора: Определение местоположения и природы металлических примесей, часто инкапсулированных внутри трубок.

Сканирующая электронная микроскопия (РЭМ) используется для анализа морфологии порошка или пленки УНТ в целом. Она предлагает более широкое поле зрения для оценки:

• Длина и агломерация: Определение средней длины и соотношения сторон нанотрубок и, что критически важно, того, как они сгруппированы вместе.
• Дисперсия: В композитном материале РЭМ может показать, насколько хорошо УНТ распределены в основной матрице.

Анализ качества: Рамановская спектроскопия

Рамановская спектроскопия, пожалуй, является наиболее мощным неразрушающим методом для быстрой оценки качества УНТ. Она включает в себя освещение образца лазером и анализ рассеянного света, который выявляет колебательные моды атомов углерода. Ключевые особенности рамановского спектра включают:

• D-полоса: Ее интенсивность указывает на уровень беспорядка и дефектов в структуре углерода. Меньшая D-полоса, как правило, лучше.
• G-полоса: Этот пик соответствует идеальной графитовой решетке. Соотношение D-полосы к G-полосе (ID/IG) является основным показателем качества УНТ.
• Радиальные моды биения (RBM): Присутствуют только для ОСУНТ, эти низкочастотные пики напрямую связаны с диаметром нанотрубки.

Оценка чистоты: Термогравиметрический анализ (ТГА)

ТГА измеряет изменение массы образца при его нагревании. Это наиболее распространенный метод количественной оценки чистоты.

По мере повышения температуры различные компоненты сгорают при разных температурах. Типичная кривая ТГА для УНТ показывает первую потерю веса от аморфного углерода и вторую, более высокотемпературную потерю от самих нанотрубок. Любая оставшаяся масса в конце приписывается несгораемым остаткам металлического катализатора.

Понимание химии поверхности: Рентгеновская фотоэлектронная спектроскопия (РФЭС)

РФЭС — это метод, чувствительный к поверхности, используемый для определения элементного состава и состояний химических связей на поверхности нанотрубок.

Это особенно важно, когда УНТ были намеренно модифицированы или «функционализированы» для улучшения их связывания с полимером или их растворимости в растворителе. РФЭС подтверждает, что желаемые химические группы успешно присоединены к поверхности УНТ.

Понимание компромиссов: Локальный анализ против объемного

Общая проблема при характеризации УНТ заключается в различии между тем, что вы видите в микроскопе, и свойствами всей партии.

Дилемма микроскопии

Такие методы, как ПЭМ, предоставляют невероятно подробную информацию о очень небольшом количестве нанотрубок. Хотя вы можете подтвердить идеальную структуру одной трубки, она может быть не репрезентативной для триллионов других в грамме используемого порошка.

Преимущество объемных измерений

Напротив, такие методы, как ТГА и Рамановская спектроскопия, анализируют гораздо больший, более репрезентативный образец. Однако они дают усредненный результат. Хороший рамановский спектр может скрыть присутствие нескольких очень низкокачественных трубок, точно так же, как хороший результат ТГА может скрыть локализованные скопления катализатора.

Решение с использованием нескольких методов

Из-за этих компромиссов одного метода никогда не бывает достаточно. Надежная характеризация зависит от комбинации методов: использование микроскопии для подтверждения фундаментальной структуры и объемных методов для обеспечения соответствия всей партии стандартам чистоты и качества.

Согласование характеризации с вашей целью

Требуемый уровень характеризации полностью зависит от вашей цели.

• Если ваше основное внимание уделяется фундаментальным исследованиям и разработкам (НИОКР): Вам потребуется ПЭМ высокого разрешения для понимания атомной структуры и детальный Рамановский анализ для сопоставления параметров синтеза с качеством нанотрубок.
• Если ваше основное внимание уделяется промышленному контролю качества: ТГА для количественной оценки чистоты и рутинные Рамановские сканирования для согласованности (соотношение ID/IG) являются вашими наиболее эффективными и критически важными инструментами.
• Если ваше основное внимание уделяется разработке применений (например, композитов): РЭМ для анализа дисперсии внутри матрицы и РФЭС для проверки функционализации поверхности имеют первостепенное значение, наряду с измерениями объемных свойств.

В конечном счете, стратегический план характеризации является ключом к превращению углеродных нанотрубок из многообещающего сырья в надежный, высокопроизводительный компонент.

Сводная таблица:

Метод	Ключевая выявленная информация	Основной сценарий использования
ПЭМ (Микроскопия)	Диаметр, количество слоев, кристаллическая структура, дефекты	Подтверждение фундаментальной структуры (НИОКР)
РЭМ (Микроскопия)	Длина, агломерация, дисперсия в композитах	Анализ объемной морфологии и интеграции в приложения
Рамановская спектроскопия	Качество (соотношение D/G полос), дефекты, диаметр ОСУНТ	Быстрая неразрушающая оценка качества (КК)
ТГА (Термический)	Количественная чистота (аморфный углерод, остатки катализатора)	Проверка чистоты партии (Промышленный КК)
РФЭС (Поверхностный)	Элементный состав поверхности, химическая функционализация	Проверка модификации поверхности для композитов

Необходимо убедиться, что ваши углеродные нанотрубки соответствуют точным спецификациям для ваших исследований или разработки продукта?

KINTEK специализируется на предоставлении высококачественного лабораторного оборудования и расходных материалов, необходимых для точной характеризации УНТ. Независимо от того, сосредоточены ли вы на фундаментальных исследованиях и разработках, требующих ПЭМ высокого разрешения, или на промышленном контроле качества, полагающемся на эффективные системы ТГА и Рамана, у нас есть решения для поддержки вашей работы.

Позвольте нам помочь вам построить надежный рабочий процесс характеризации. Свяжитесь с нашими экспертами сегодня, чтобы обсудить ваши конкретные потребности в применении и то, как наши продукты могут помочь вам достичь стабильных, высокопроизводительных результатов.

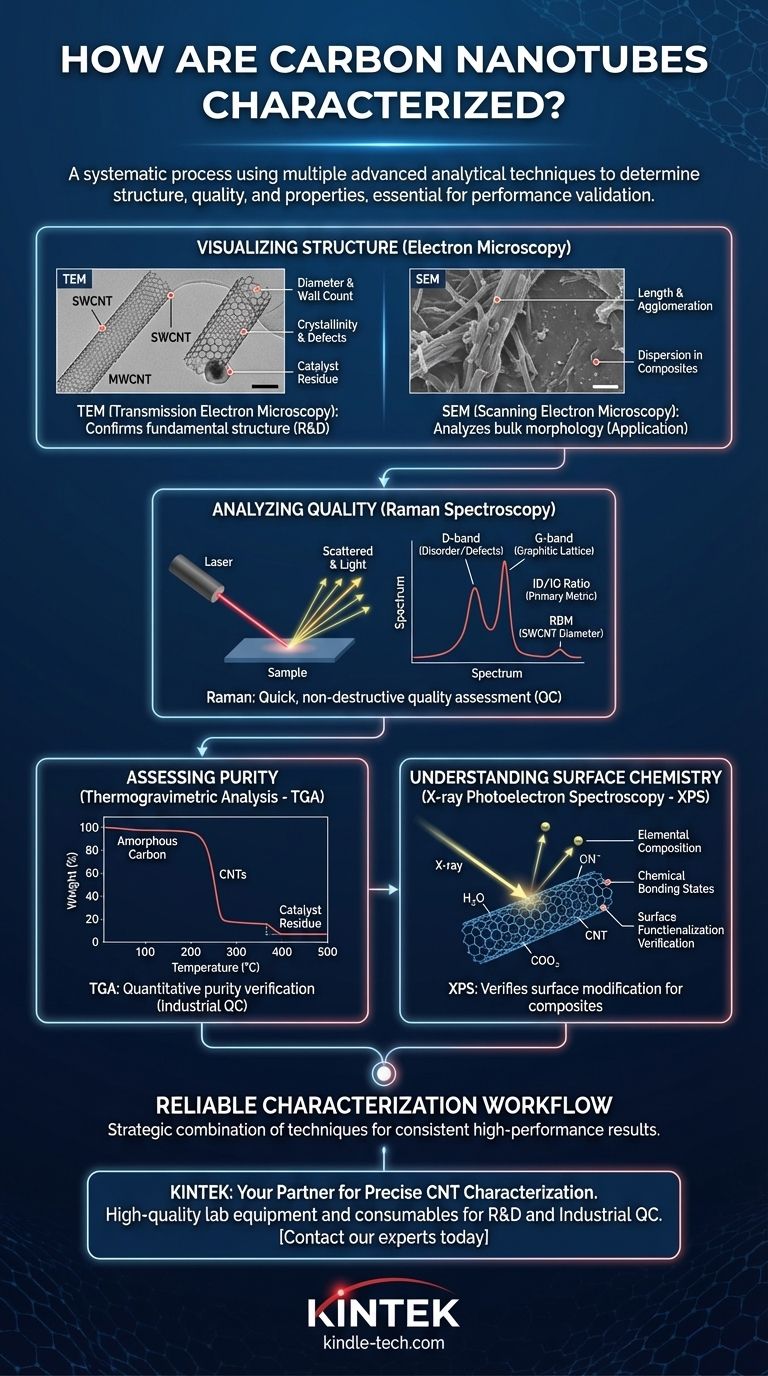

Визуальное руководство
