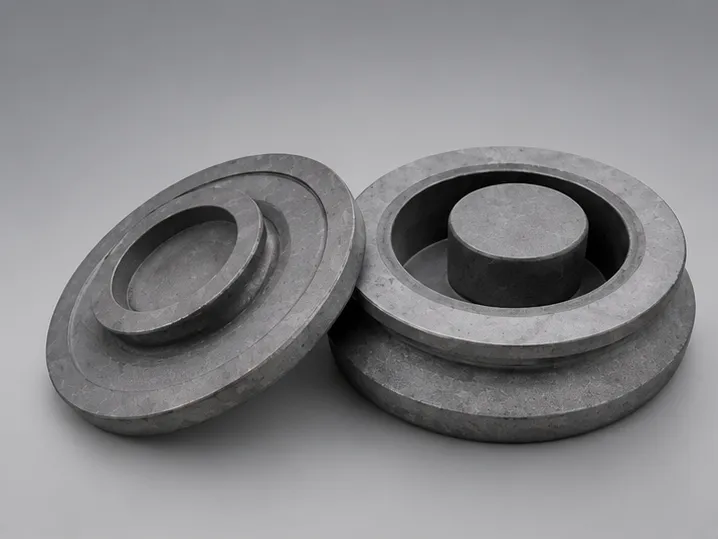

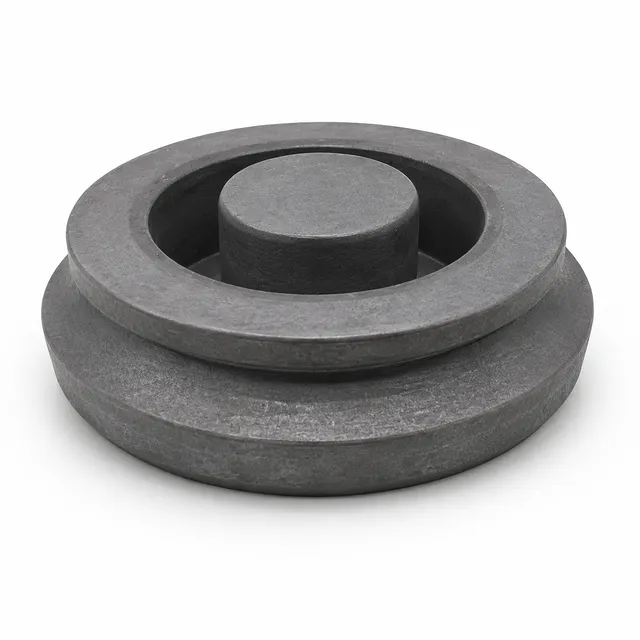

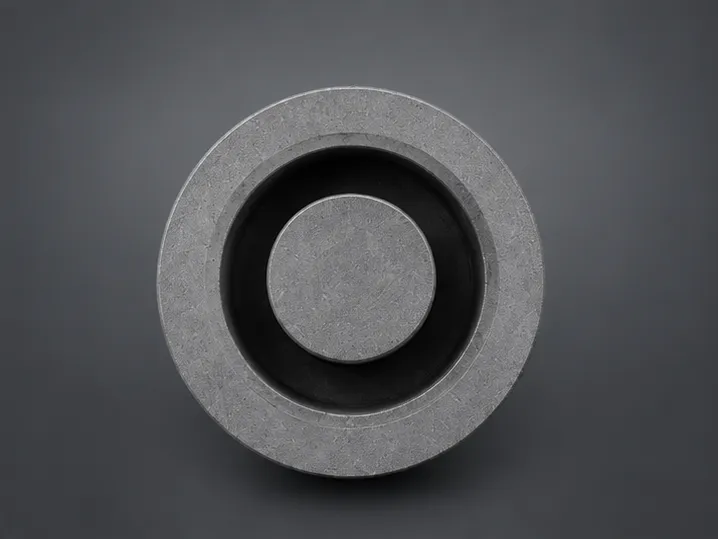

Лабораторная чаша для измельчения из карбида вольфрама, комплект размольного сосуда для истирания проб
Артикул : KT-TH
Цена может варьироваться в зависимости от спецификации и настройки
- Material Composition
- 94% WC, 6% Co (Субмикронный класс)
- Surface Hardness
- ≥ 90.5 HRA (≥ 1450 HV30)
- Final Analytical Fineness
- < 40 мкм (D90 до < 20 мкм)
Доставка:
Свяжитесь с нами чтобы получить подробности о доставке. Наслаждайтесь Гарантия своевременной отправки.
Почему выбирают нас
Простой процесс заказа, качественные продукты и специализированная поддержка для успеха вашего бизнеса.
Обзор продукта
Изготовленный из высококачественного субмикронного карбида вольфрама, консолидированного с кобальтовой связующей матрицей, этот прочный комплект размольной чаши обеспечивает быстрое и минимизирующее загрязнения измельчение исключительно твердых и абразивных лабораторных проб. Работающий внутри высокоэнергетических вибрационных дисковых мельниц и кольцевых истирателей, размольный сосуд использует интенсивные многонаправленные центробежные силы для уменьшения крупных неоднородных исходных материалов до аналитической тонкости менее 40 микрон всего за несколько десятков секунд.
Это оборудование, разработанное специально для геохимических аналитических лабораторий, горно-разведывательных предприятий, первичной металлургии и исследований технической керамики, обрабатывает сложные матрицы проб, такие как ферросплавы, кварц, гранит и шлак. Оно обеспечивает среду измельчения без примесей железа, что важно для высокоточного рентгенофлуоресцентного анализа, рентгенофазового анализа и спектроскопии следовых элементов, где постороннее загрязнение железом должно быть строго исключено.
Конструкция с усиленной защитной внешней оболочкой из нержавеющей стали и прецизионно притертыми уплотнительными поверхностями выдерживает сильные многоосевые ударные нагрузки и непрерывную высокочастотную вибрацию без структурной усталости. Его герметичный механизм уплотнения с уплотнительным кольцом предотвращает утечку мелкой пыли и перекрестное загрязнение проб, обеспечивая воспроизводимое измельчение частиц, максимальное извлечение образца и надежный срок службы в требовательных условиях высокопроизводительных испытаний.
Основные характеристики
- Формула из сверхплотного карбида вольфрама: Спеченный из высокочистого порошка субмикронного карбида вольфрама с оптимизированной фазой кобальтового связующего (6%), этот узел достигает поверхностной твердости, превышающей 90,5 HRA. Эта экстремальная плотность материала обеспечивает непревзойденную устойчивость к образованию царапин и абразивному износу, вызываемому минералами с твердостью по Моосу до 9,5.
- Подготовка проб с контролируемым загрязнением: Разработанный специально для устранения паразитного перекрестного загрязнения железом, никелем и хромом, типичного для сосудов из стандартной инструментальной стали, этот размольный стакан сохраняет базовую чистоту элементов. Аналитические результаты для геологической разведки, анализов руды и металлургического контроля качества остаются безупречными во время последующих спектроскопических оценок.
- Геометрия измельчения с высокой кинетической энергией: Полость сосуда, концентрические ударные кольца и сплошной центральный диск математически рассчитаны на оптимизацию распределения энергии во время высокочастотной вибрации. Это динамическое расположение создает огромные силы сжатия и сдвига, уменьшая куски исходного материала размером 15 мм до аналитической тонкости D90 < 40 мкм за 60–180 секунд.
- Герметичный механизм уплотнения из фторэластомера: Прецизионно обработанные кольцевые уплотнительные канавки вмещают прочную прокладку из витонового уплотнительного кольца, которая полностью изолирует размольную камеру. Эта герметичная оболочка предотвращает потерю мелких аэрозолей, защищает лабораторный персонал от опасной вдыхаемой пыли и позволяет проводить как сухое, так и мокрое измельчение с органическими растворителями или деионизированной водой.
- Прочная защитная броня из нержавеющей стали: Внутренняя хрупкая чаша из карбида вольфрама прочно запрессована с натягом в внешний защитный кожух из толстолистовой нержавеющей стали. Эта композитная конфигурация поглощает внешние механические удары, защищает от сколов кромок при обращении и равномерно распределяет усилия зажима по конструкции сосуда.
- Динамическая балансировка для долговечности мельницы: Каждая оболочка чаши, ударное кольцо и диск динамически сбалансированы в соответствии с жесткими допусками по массе перед окончательным осмотром. Этот строгий баланс исключает передачу эксцентричных гармонических вибраций на двигатель вибрационного истирателя и основные подшипники привода, снижая уровень рабочего шума и увеличивая межсервисные интервалы оборудования.
- Химическая инертность и быстрая очистка: Полированные, непористые контактные поверхности из карбида вольфрама устойчивы к химическому разрушению под действием кислых или основных компонентов проб и к термическому разрушению при высоких рабочих температурах. Интерьер с зеркальной полировкой обеспечивает быструю смену проб, минимизируя остатки проб между партиями с помощью простой ультразвуковой ванны или сухой абразивной чистки.
- Стандартизированный интерфейс зажима: Разработанный с универсально совместимыми внешними размерами, этот комплект для измельчения легко интегрируется в однокамерные или многокамерные вибрационные дисковые мельницы с ручными эксцентриковыми, пневматическими или автоматическими механизмами зажима.
Области применения
| Применение | Описание | Ключевое преимущество |
|---|---|---|
| Геологоразведка и геохимия | Быстрое измельчение объемных образцов горных пород, кернов бурения, речных илов и силикатных минералов для комплексного картирования микроэлементов. Система измельчения разрушает устойчивые кварцевые, полевошпатовые и гранитные керны без создания фонового шума железа, который искажает чувствительные спектроскопические измерения. | Устраняет помехи от Fe и Cr при достижении аналитической тонкости <40 мкм для точных геохимических исследований методами XRF, ICP-OES и ICP-MS. |
| Анализ руд и контроль качества | Непрерывное измельчение высокосортных рядовых руд, концентратов и хвостов, включая хромит, ильменит, боксит и золотоносный пирит. Плотные элементы из карбида размалывают гетерогенные минеральные породы в тонкие гомогенные тестовые образцы, необходимые для надежного ежедневного анализа. | Выдерживает агрессивный круглосуточный абразивный износ, сохраняя постоянную объемную емкость и нулевой остаток образца в экстремальных режимах испытаний. |
| Аналитика цемента, клинкера и сырьевой муки | Ежедневный контроль качества помола твердого портландцементного клинкера, гипса, известняка и сырьевых материалов перед автоматическим прессованием таблеток и рентгеноструктурным анализом. Высокоэнергетическое дисковое действие превращает неизмельченные узелки в однородные микродисперсные порошки менее чем за две минуты. | Обеспечивает исключительно узкое распределение частиц по размерам, необходимое для получения повторяемых сплавленных бусин, прессованных таблеток и соответствия стандартам ASTM/ISO. |
| Черная и цветная металлургия | Измельчение хрупких ферросплавов, доменных шлаков, пыли электродуговых печей (ЭДП) и композитов с металлической матрицей для аналитики производственных плавок. Высокий кинетический удар легко разрушает такие трудные материалы, как ферросилиций, ферромарганец и губчатый титан. | Высокая ударная вязкость предотвращает разрушение диска при обработке чрезвычайно прочных, плотных кусков ферросплавов размером до 15 мм. |
| Передовая керамика и сверхтвердые материалы | Обработка составов сырой технической керамики, включая порошки-предшественники карбида кремния, нитрида бора, оксида алюминия и диоксида циркония. Размольная камера облегчает как интенсивное сухое измельчение, так и влажное смешивание на основе растворителей для гомогенного диспергирования микродобавок. | Сверхвысокая твердость (HRA >90,5) противостоит образованию быстрых канавок, сохраняя стехиометрию образца и предотвращая нежелательное фазовое загрязнение. |
| Экологические отходы и зола сжигания | Подготовка донной золы твердых бытовых отходов, летучей золы мусоросжигательных заводов, витрифицированных отходов и почв, загрязненных тяжелыми металлами, для тестов на выщелачивание опасных материалов. Герметичная система уплотнения защищает операторов от токсичных вдыхаемых частиц и летучих соединений. | Полная целостность уплотнения предотвращает выход аэрозольной пыли и обеспечивает полное извлечение токсичных следовых металлов для проверки соответствия нормативам EPA. |
| Производство стекла, глазури и эмали | Измельчение сырых кварцевых песков, стеклобоя, керамических фритт и эмалевых флюсов для проверки состава партии и кинетики плавления. Непористый внутренний слой из карбида вольфрама предотвращает проникновение влаги и перекрестное загрязнение цветов в различных рецептурах. | Супергладкая шлифованная внутренняя поверхность обеспечивает быструю механическую очистку щеткой и промывку растворителем, гарантируя полное отсутствие перекрестного загрязнения между партиями в динамичных лабораториях контроля качества. |
Технические характеристики
Размерные характеристики и вместимость
| Параметр | KT-TH-50 | KT-TH-100 | KT-TH-250 | KT-TH-500 |
|---|---|---|---|---|
| Номер артикула | KT-TH-50 | KT-TH-100 | KT-TH-250 | KT-TH-500 |
| Номинальная вместимость | 50 мл | 100 мл | 250 мл | 500 мл |
| Рекомендуемый объем загрузки пробы | 10 – 35 мл | 20 – 70 мл | 50 – 180 мл | 100 – 350 мл |
| Максимальный размер начальных частиц корма | < 5 мм | < 8 мм | < 12 мм | < 15 мм |
| Размер конечных частиц (D90) | < 40 µm | < 40 µm | < 40 µm | < 40 µm |
| Внутренние элементы измельчения | 1 сплошной диск | 1 диск + 1 кольцо | 1 диск + 1 кольцо | 1 диск + 2 кольца |
| Внешние размеры (Диаметр × Высота) | 130 × 75 мм | 145 × 85 мм | 200 × 105 мм | 240 × 125 мм |
| Типичная продолжительность измельчения | 30 – 90 секунд | 45 – 120 секунд | 60 – 180 секунд | 90 – 240 секунд |
| Материал внешней защитной оболочки | Нержавеющая сталь AISI 304 | Нержавеющая сталь AISI 304 | Нержавеющая сталь AISI 304 | Нержавеющая сталь AISI 304 |
| Тип уплотнения прокладки | Двойное уплотнительное кольцо Viton | Двойное уплотнительное кольцо Viton | Двойное уплотнительное кольцо Viton | Двойное уплотнительное кольцо Viton |
| Применимая среда измельчения | Сухая или влажная (растворитель/вода) | Сухая или влажная (растворитель/вода) | Сухая или влажная (растворитель/вода) | Сухая или влажная (растворитель/вода) |
Материальные и механические характеристики
| Свойство материала | Номинальное значение | Стандарт / Метод испытаний |
|---|---|---|
| Состав матрицы (Карбид вольфрама, WC) | 94,0 мас.% (±0,5%) | ASTM B760 / EDX-спектроскопия |
| Состав связующего (Кобальт, Co) | 6,0 мас.% (±0,5%) | ASTM B760 / EDX-спектроскопия |
| Средний размер зерна карбида | 0,8 – 1,2 мкм (субмикронный класс) | Металлографическая растровая электронная микроскопия |
| Твердость поверхности | ≥ 90,5 HRA (≥ 1450 HV30) | ASTM E18 / ISO 3738 |
| Плотность спеченного материала | 14,85 – 15,05 г/см³ | Принцип Архимеда ASTM B311 |
| Предел прочности при поперечном изгибе (TRS) | ≥ 2400 МПа | ASTM B406 / ISO 3327 |
| Прочность на сжатие | ≥ 4500 МПа | Стандартный метод испытаний ASTM E9 |
| Модуль упругости (Модуль Юнга) | 620 – 650 ГПа | Ультразвуковые измерения импульсным эхо-методом |
| Теплопроводность | 80 – 100 Вт/(м·К) при 20°C | Метод лазерной вспышки |
| Максимальная непрерывная температура | 400°C на воздухе / 600°C в инертном газе | Стандартный лабораторный предел эксплуатации |
Руководство по эксплуатации и совместимость с мельницами
| Эксплуатационный параметр | Спецификация и рекомендации |
|---|---|
| Совместимость с мельницами | Лабораторные вибрационные дисковые мельницы, кольцевые истиратели, чашечные мельницы и качельные мельницы |
| Системы зажима | Совместимость с пневматическими зажимными устройствами, эксцентриковыми ручными рычажными зажимами и резьбовыми механическими шпинделями |
| Диапазон рабочей частоты | Стандартные рабочие скорости вибрации от 700 до 1450 об/мин (от 11,6 до 24,2 Гц) |
| Химическая стойкость | Высокая устойчивость к спиртам, ацетону, гексану, нейтральным растворителям и слабым органическим кислотам; избегать плавиковой кислоты |
| Процедуры очистки | Очистка в ультразвуковой ванне с летучими растворителями, протирка сухим материалом или краткая предварительная подготовка помолом с чистым кварцевым песком |
Почему выбирают этот продукт
- Металлургия горячего изостатического прессования субмикронных порошков: Изготовленная с использованием чистого субмикронного карбида вольфрама, консолидированного посредством горячего изостатического прессования, эта размольная сборка устраняет микропустоты, пористость и сегрегацию кобальта. Эта микроструктурная однородность максимизирует трещиностойкость, предотвращая растрескивание или сколы под воздействием сильных ударных сил, создаваемых высокочастотными истирателями.
- Динамические характеристики с прецизионной балансировкой: Каждый сосуд, концентрическое ударное кольцо и сплошной диск прецизионно обработаны и динамически сбалансированы в соответствии с точными допусками по массе. Эта сбалансированная симметрия гасит передачу гармонических вибраций в силовой агрегат мельницы, продлевая срок службы подшипников привода, снижая уровень рабочего шума и обеспечивая идентичную кинетику измельчения между партиями.
- Непревзойденная химическая чистота для следового анализа: Полностью исключая загрязнение износом железом, хромом и никелем, характерное для обычных стальных чаш, это оборудование сохраняет исходную целостность пробы. Аналитические лаборатории могут уверенно выполнять количественное определение элементов на субчастник на миллион с помощью спектроскопии XRF, XRD и ICP-OES без искажений из-за износа инструмента.
- Армированная двухслойная защитная архитектура: Внешняя оболочка из толстолистовой нержавеющей стали прочно облегает внутреннюю чашу из плотного карбида, поглощая внешние удары при обращении и равномерно распределяя усилия зажима. Эта прочная конструкция брони защищает премиальное карбидное ядро от сколов кромок, обеспечивая длительный срок службы в суровых производственных условиях.
Свяжитесь с нашими специалистами по техническому применению сегодня, чтобы запросить коммерческое предложение или определить оптимальную емкость сосуда и параметры помола для ваших требований к подготовке лабораторных проб.
