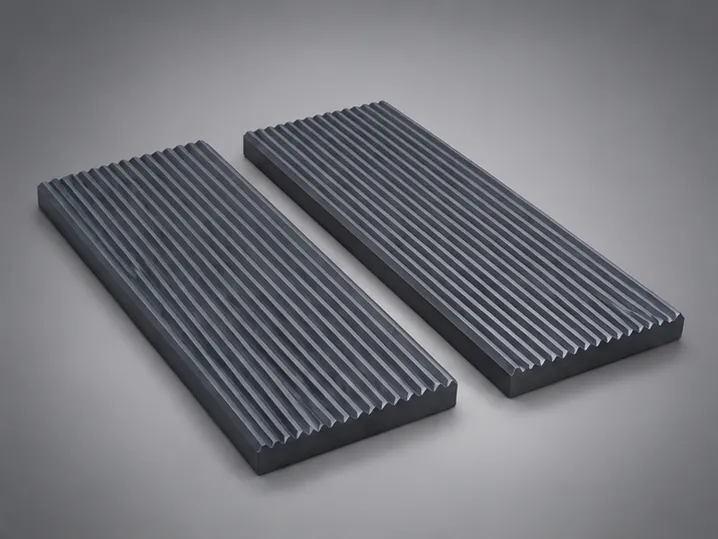

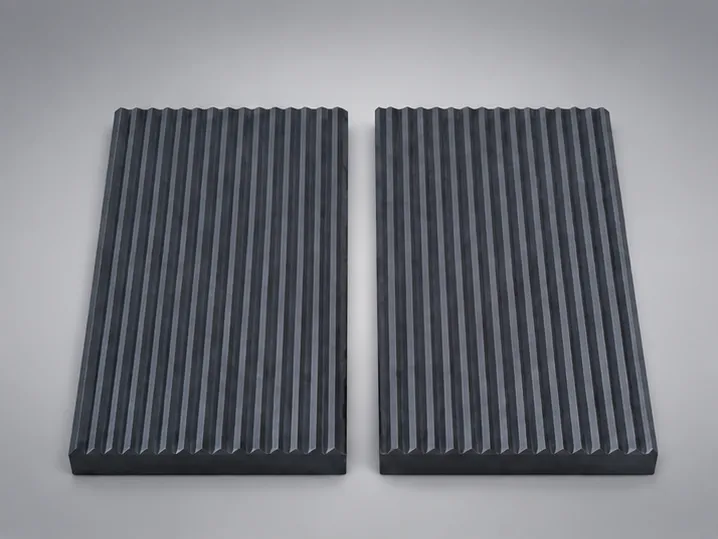

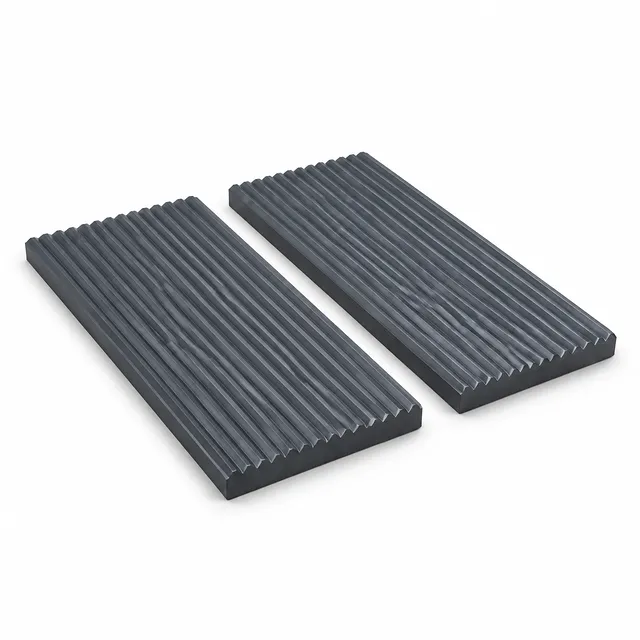

Щеки щековой дробилки из высокомарганцовистой и легированной инструментальной стали
Артикул : KT-EB
Цена может варьироваться в зависимости от спецификации и настройки
- Material Metallurgy
- Высокомарганцевая сталь (Mn13–Mn18) и штамповая сталь холодного деформирования (Cr12MoV)
- Hardness Specification
- 200–245 HBW (исходная) / до 600 HBW (после наклепа) или 58–62 HRC (легированная)
- Surface Geometry Options
- Рифленый V-образный пазовый, мелкошаговый калибровочный и гладкий плоский профили
Доставка:
Свяжитесь с нами чтобы получить подробности о доставке. Наслаждайтесь Гарантия своевременной отправки.
Почему выбирают нас
Простой процесс заказа, качественные продукты и специализированная поддержка для успеха вашего бизнеса.
Обзор продукции
Этот высокопроизводительный комплект дробящих плит (щек) для щековой дробилки разработан для обеспечения исключительной эффективности измельчения и выдающейся износостойкости в процессах первичного и вторичного дробления тяжелых материалов. Выполняя роль зоны непосредственного контакта с измельчаемым материалом в дробильной камере, эти точно спроектированные неподвижные и подвижные плиты поглощают сильные механические удары и сжимающие напряжения, обеспечивая непрерывное и равномерное распределение частиц по размеру при одновременной защите целостности конструкции рамы дробилки.
Специально разработанные для требовательных аналитических лабораторий, опытно-промышленных установок, испытательных центров нерудных материалов и промышленных линий переработки материалов, эти изнашиваемые детали подходят для работы с самыми разнообразными твердыми, хрупкими, прочными и абразивными исходными материалами. Целевые отрасли включают горнодобывающую промышленность, переработку минерального сырья, металлургию, геотехническое строительство, синтез керамики, переработку твердых отходов и испытания строительных материалов, где критически важны прогнозируемая производительность и контроль загрязнения проб.
Изготовленные из сертифицированных металлургических марок сталей, включая упрочняющиеся под воздействием ударных нагрузок высокомарганцовистые стали и износостойкие легированные инструментальные стали, эти изделия обеспечивают надежную долгосрочную эксплуатационную стабильность в экстремальных условиях дробления. Каждая плита проходит строгую термообработку и контроль геометрических размеров, что сводит к минимуму время простоя оборудования, исключает критические хрупкие разрушения и существенно снижает общую стоимость владения в тяжелых процессах измельчения.
Ключевые особенности
- Металлургия с наклепом под воздействием ударных нагрузок: Компоненты из высококачественной аустенитной высокомарганцовистой стали имеют начальную поверхностную твердость, которая постепенно увеличивается в результате многократных ударных нагрузок при дроблении, достигая высокой поверхностной твердости при сохранении исключительно пластичной сердцевины, устойчивой к ударным нагрузкам.
- Варианты из высокохромистой легированной инструментальной стали: Разработанный специально для тонкого дробления и абразивных материалов с умеренными ударными нагрузками, вариант из легированной инструментальной стали обеспечивает превосходную исходную твердость и устойчивость к абразивному износу по всей толщине.
- Точно отлитые профили зубьев: Доступны в оптимизированной рифленой, мелкозубчатой и гладкой геометрии дробящей поверхности, которая концентрирует сжимающее усилие непосредственно на плоскостях скалывания материала, максимизируя производительность и снижая циркулирующие нагрузки.
- Точная размерная взаимозаменяемость: Полностью обработанные задние опорные поверхности, установочные пазы и крепежные скосы обеспечивают плотное прилегание без люфтов к раме дробилки и шатуну, предотвращая локальные пики напряжений и преждевременный выход из строя из-за усталости металла.
- Усиленные конструкционные ребра: Стратегическое распределение толщины и встроенные каналы для снятия напряжений на тыльной стороне равномерно распределяют усилия дробления по всей поверхности плиты, предотвращая боковое коробление и растрескивание сердцевины при попадании плотных кусков материала.
- Превосходная передача энергии: Жесткие конструктивные профили минимизируют поглощение кинетической энергии за счет упругой деформации, направляя максимум кинетической энергии непосредственно на разрушение исходной породы для повышения эффективности энергопотребления на каждую раздробленную тонну.
- Быстрый монтаж и обратимость: Симметричные вертикальные конфигурации плит допускают поворот на 180 градусов при приближении нижней зоны износа к пределу службы, что фактически удваивает полезный срок службы каждой литой плиты до необходимости ее полной замены.
- Контролируемый состав микропримесей: Низкое содержание остаточного фосфора и серы предотвращает охрупчивание границ зерен, обеспечивая стабильное механическое поведение при эксплуатации в условиях экстремально низких температур или интенсивных непрерывных циклов дробления.
Области применения
| Применение | Описание | Главное преимущество |
|---|---|---|
| Геологическое опробование руд и подготовка проб к анализу | Первичное измельчение кернов геологоразведочных скважин, кварцевых жил и полиметаллических руд перед тонким истиранием. | Исключает выход из строя при работе с ультратвердыми породами (по шкале Мооса 7+) и предотвращает преждевременное скалывание кромок. |
| Переработка металлургических шлаков и ферросплавов | Дробление высокоабразивных конвертерных шлаков, отходов доменного производства и плотных комков феррохрома. | Высокомарганцовистая сталь мгновенно упрочнится под непрерывными сильными ударами, существенно продлевая срок службы плит. |
| Переработка современной керамики и огнеупоров | Предварительное дробление спеченного оксида алюминия, кусков карбида кремния, блоков оксида циркония и плотного огнеупорного боя. | Варианты из легированной инструментальной стали устойчивы к сильному абразивному износу и сводят к минимуму попадание металлических чешуек в чистые пробы. |
| Контроль качества горных пород и нерудных материалов в карьерах | Стандартизированное дробление проб гранита, базальта, речной гальки и известняка для испытаний заполнителей и соответствия стандартам ASTM. | Стабильная геометрия зубьев обеспечивает повторяемость кривых гранулометрического состава и одинаковые показатели коэффициента лещадности для всех партий. |
| Измельчение минералов для аккумуляторов и материалов анодов | Измельчение исходного сподумена твердых пород, сырья из синтетического графита и предшественников концентрата никеля и кобальта. | Прочная конструкция из сплава снижает микрозагрязнение железом за счет равномерного износа поверхности и исключительной стойкости к износу. |
| Снос зданий и сооружений и измельчение бетонных кернов | Дробление образцов вторичного бетона, глазурованной глиняной плитки, фрагментов раствора и асфальтовых извлечений. | Высокопластичная сердцевина поглощает недробимые включения заполнителя и случайный контакт с арматурой без катастрофического разрушения. |
| Переработка стекла, клинкера и промышленных отходов | Переработка стеклобоя, спеченных шлаковых коржей, керамических подложек электронного лома и сырых комков клинкера цементных печей. | Оптимизированный рифленый профиль предотвращает засорение плит и зависание материала, поддерживая высокую непрерывную объемную производительность. |
| Аффинаж драгоценных металлов и литейное производство | Измельчение тигельного угара, остатков литейных оболочек, шлаковых корочек и плавленых флюсов для плавки. | Выдерживает высокие температуры окружающего трения и абразивный скользящий износ без размягчения или преждевременной потери размеров. |
Технические характеристики
Марки материалов и механические свойства
| Параметр | KT-EB-MN (Высокомарганцовистая сталь) | KT-EB-AS (Легированная инструментальная сталь) |
|---|---|---|
| Базовый металлургический стандарт | Литая аустенитная высокомарганцовистая сталь (серия Mn13 / Mn18) | Легированная инструментальная сталь для холодной обработки (серия Cr12 / Cr12MoV) |
| Основной химический состав | C: 1.05–1.35%, Mn: 12.0–18.0%, Cr: 1.5–2.5%, Si: 0.3–0.8% | C: 1.45–1.70%, Cr: 11.0–12.5%, Mo: 0.4–0.6%, V: 0.15–0.30% |
| Начальная твердость при поставке | 200–245 HBW (после закалки с растворением) | 58–62 HRC (закалка и отпуск) |
| Твердость после наклепа | 500–600 HBW (при непрерывных тяжелых ударных нагрузках) | Сквозная твердость (без упрочнения наклепом) |
| Ударная вязкость по Шарпи (V-образный надрез) | ≥ 100 Дж/см² при 20°C | ≥ 12–18 Дж/см² при 20°C |
| Предел прочности на разрыв (Rm) | ≥ 750–900 МПа | ≥ 1400–1650 МПа |
| Предел текучести (Rp0.2) | ≥ 400–500 МПа | ≥ 1250–1400 МПа |
| Основной режим износостойкости | Сильные ударные нагрузки с износом и экстремальное сжимающее дробление | Высокий скользящий абразивный износ при слабой и умеренной ударной нагрузке |
Геометрические профили и конфигурации моделей
| Параметр спецификации | Неподвижная щека (KT-EB-FP) | Подвижная щека (KT-EB-MP) |
|---|---|---|
| Идентификатор базовой модели детали | KT-EB-MN-FP / KT-EB-AS-FP | KT-EB-MN-MP / KT-EB-AS-MP |
| Совместимые типы оборудования | Лабораторные и пилотные щековые дробилки | Лабораторные и пилотные щековые дробилки |
| Монтажное положение | Стационарная стенка передней рамы | Качающийся эксцентриковый шатун |
| Конфигурации профиля поверхности | Рифленый V-образный, с мелким шагом или гладкий | Рифленый V-образный, с мелким шагом или гладкий |
| Диапазон шага / глубины зуба | От 8 мм / 4 мм до 25 мм / 12 мм | От 8 мм / 4 мм до 25 мм / 12 мм |
| Диапазон толщины плиты | От 15 мм до 45 мм (в зависимости от применения) | От 15 мм до 45 мм (в зависимости от применения) |
| Допуск на плоской задней поверхности | ≤ 0.25 мм по всей монтажной длине | ≤ 0.25 мм по всей монтажной длине |
| Возможность обратимости (реверса) | Поддерживается симметричный переворот на 180° | Поддерживается симметричный переворот на 180° |
| Способ крепления | Верхний клиновой зажим / Сквозной болт с потайной головкой сзади | Нижний опорный выступ / Верхняя клиновая стопорная планка |
Руководящие принципы эксплуатации и пороговых значений износа
| Эксплуатационный параметр | Спецификация / Предел |
|---|---|
| Совместимость с твердостью исходного сырья | До 8.5 по шкале Мооса (кварцит, корунд, гранит, спеченные оксиды) |
| Максимальный рекомендуемый размер загружаемого сырья | До 85% ширины приемного отверстия щековой дробилки |
| Допустимый предел износа зубьев | Износ на 65–75% от первоначальной высоты вершины зуба |
| Минимальная остаточная толщина плиты | Не менее 8 мм над конструктивным основанием опорной плиты |
| Диапазон рабочих температур | От -20°C до +250°C (стандартные промышленные и лабораторные условия) |
Почему выбирают этот продукт
- Проверенная чистота сплава: Каждая плавка заливается из вакуум-дегазированной или индукционно-плавленой стали со строго контролируемым соотношением кремния и углерода и микролегированными хромовыми стабилизаторами, что практически исключает хрупкие внутренние включения, раковины и литейную пористость.
- Прецизионные посадочные поверхности с ЧПУ: В то время как дробящие зубья сохраняют геометрию износа для тяжелых условий эксплуатации, все задние монтажные поверхности, боковые углы наклона и крепежные гнезда прошли прецизионную обработку на станках с ЧПУ, что исключает локальные деформации, вибрационный дребезг и преждевременную усталость рамы дробилки.
- Оптимизированная общая стоимость владения: Стратегический баланс упрочняющегося марганца и глубоко закаленной легированной инструментальной стали обеспечивает значительно более длительные интервалы между заменами, позволяя лабораториям и опытным заводам максимизировать время бесперебойной работы и снизить затраты на трудоемкий демонтаж.
- Индивидуальный подбор профиля под задачи: Будь то работа с пластинчатыми сланцами, ультратвердыми спеченными оксидами или эластичными промышленными полимерами, настраиваемый шаг зубьев, изогнутые профили камеры и гладкие отделочные плиты обеспечивают точное соответствие уникальным требованиям к дроблению проб.
- Строгий контроль качества и проверка: Каждая отдельная плита подвергается 100% контролю геометрических размеров, ультразвуковому неразрушающему контролю на наличие дефектов и сертификационным испытаниям на твердость, что гарантирует отсутствие заводских дефектов и абсолютное спокойствие при эксплуатации в тяжелых условиях.
Свяжитесь с нашей командой технических инженеров сегодня, чтобы оценить характеристики вашего материала, подобрать идеальный металлургический состав и конфигурацию зубьев, а также запросить подробное коммерческое предложение на сменные или изготовленные на заказ дробящие плиты.
