Почему магниты размещают за мишенью при распылении? Чтобы задерживать электроны для более быстрого и чистого нанесения покрытий

При магнетронном распылении магниты размещают за мишенью для создания магнитного поля, которое задерживает электроны вблизи поверхности мишени. Это удержание резко повышает эффективность ионизации распыляемого газа (обычно аргона). Образующаяся плотная плазма бомбардирует мишень гораздо большим количеством ионов, что приводит к значительно более быстрому, контролируемому и низкотемпературному процессу осаждения по сравнению с распылением без магнитов.

Основная проблема при распылении заключается в создании плотной, стабильной плазмы именно там, где она необходима: непосредственно перед материалом мишени. Магниты решают эту проблему, формируя «магнитную клетку» для электронов, что многократно усиливает создание ионов, которые выполняют фактическую работу по распылению мишени.

Основная проблема: неэффективная плазма

Роль плазмы в распылении

Распыление работает за счет ускорения положительно заряженных ионов газа (таких как аргон, Ar+) в сторону отрицательно заряженной мишени. Эти высокоэнергетические столкновения физически выбивают атомы из материала мишени, которые затем проходят и осаждаются в виде тонкой пленки на подложке. Чтобы получить полезную скорость осаждения, требуется высокая концентрация этих ионов Ar+.

Неэффективность базового распыления

В простой системе распыления без магнитов (диодное распыление) генерация плазмы неэффективна. Свободные электроны, необходимые для ионизации нейтральных атомов аргона посредством столкновений, быстро устремляются к аноду (стенкам камеры) и теряются там. Чтобы компенсировать это, операторам приходится использовать высокое давление газа, что может привести к получению пленок более низкого качества с захваченными газовыми примесями.

Как магниты революционизируют процесс

Создание электронных ловушек

Размещая сильные постоянные магниты за распыляемой мишенью, создается магнитное поле с линиями потока, которые выходят из мишени, огибают ее поверхность спереди и входят обратно. Это создает замкнутый магнитный туннель непосредственно перед мишенью.

Спиральный путь электрона

Электроны — это легкие заряженные частицы, на которые сильно влияют магнитные поля. Когда они ускоряются от мишени, они захватываются этим магнитным полем и вынуждены двигаться по длинному спиральному (винтовому) пути вдоль силовых линий. Они фактически оказываются в ловушке и больше не могут напрямую улетать к стенкам камеры.

Многократное усиление ионизации

Электрон, запертый на этом длинном спиральном пути, проходит гораздо большее расстояние возле мишени, прежде чем будет потерян. Это многократно увеличивает вероятность его столкновения с нейтральным атомом аргона. Каждое столкновение может выбить электрон из атома аргона, создавая новый ион Ar+ и еще один свободный электрон, который также оказывается в ловушке. Этот каскадный эффект создает очень плотную, самоподдерживающуюся плазму, сконцентрированную именно там, где она наиболее эффективна.

Практические преимущества магнетронного распыления

Более высокие скорости осаждения

Высококонцентрированная плазма бомбардирует мишень гораздо большим потоком ионов. Это выбрасывает материал мишени гораздо быстрее, увеличивая скорость осаждения на порядок или более по сравнению с системами без магнитрона.

Более низкое рабочее давление

Поскольку магнитное поле делает ионизацию очень эффективной, плотная плазма может поддерживаться при гораздо более низком давлении газа. Распыление в более высоком вакууме уменьшает вероятность столкновения распыленных атомов с атомами газа по пути к подложке, что приводит к получению более чистых, плотных пленок с лучшей адгезией.

Уменьшенный нагрев подложки

Магнитное поле удерживает плазму и электроны возле мишени, не давая многим из этих высокоэнергетических частиц бомбардировать и нагревать подложку. Это позволяет наносить покрытия на термочувствительные материалы, такие как пластики или полимеры, без их повреждения.

Понимание компромиссов

Неравномерная эрозия мишени («Гоночная дорожка»)

Магнитная ловушка не является однородной по всей поверхности мишени; она наиболее сильна там, где силовые линии магнитного поля параллельны поверхности мишени. Эта интенсивная, локализованная плазма вызывает гораздо более быстрое разрушение мишени по определенному кольцевому или овальному образцу, часто называемому «гоночной дорожкой» (racetrack).

Ограниченное использование материала

Из-за эффекта «гоночной дорожки» распыление необходимо остановить, когда канавка становится слишком глубокой, хотя вне этой области остается значительное количество материала мишени, неиспользованным. Это приводит к более низкому общему использованию материала, обычно потребляется только 20–40% мишени.

Сделайте правильный выбор для вашей цели

Преимущества магнетронного распыления сделали его отраслевым стандартом для большинства применений физического осаждения из паровой фазы (PVD). Понимание этого принципа поможет вам согласовать процесс с вашими целями.

• Если ваш главный приоритет — высокая пропускная способность и скорость: Магнетронное распыление — это окончательный выбор благодаря его значительно превосходящим скоростям осаждения.
• Если ваш главный приоритет — пленки высокой чистоты: Возможность работы при низком давлении является критическим преимуществом, минимизирующим включение газа и улучшающим плотность пленки.
• Если ваш главный приоритет — нанесение покрытий на термочувствительные подложки: Уменьшенная тепловая нагрузка от удержанной плазмы необходима для предотвращения повреждения таких материалов, как пластики и органические вещества.

В конечном счете, размещение магнитов за мишенью превращает распыление из процесса грубой силы в точную и высокоэффективную технологию нанесения тонких пленок.

Сводная таблица:

Преимущество	Как это достигается с помощью магнитов
Более высокие скорости осаждения	Магнитное поле задерживает электроны, увеличивая ионизацию и бомбардировку мишени ионами.
Более низкое рабочее давление	Эффективная генерация плазмы позволяет достичь более высокого вакуума, что приводит к получению более чистых пленок.
Уменьшенный нагрев подложки	Плазма удерживается возле мишени, предотвращая повреждение подложки высокоэнергетическими частицами.
Компромисс: Использование мишени	Вызывает неравномерную эрозию по «гоночной дорожке», ограничивая использование материала до 20–40%.

Готовы достичь более быстрого и чистого нанесения тонких пленок с помощью магнетронного распыления?

KINTEK специализируется на высокопроизводительном лабораторном оборудовании и расходных материалах для всех ваших потребностей в распылении. Наш опыт гарантирует, что вы получите правильное решение для высокопроизводительных, высокочистых или термочувствительных применений нанесения покрытий.

Свяжитесь с нашими экспертами сегодня, чтобы обсудить, как наши решения могут повысить возможности и эффективность вашей лаборатории!

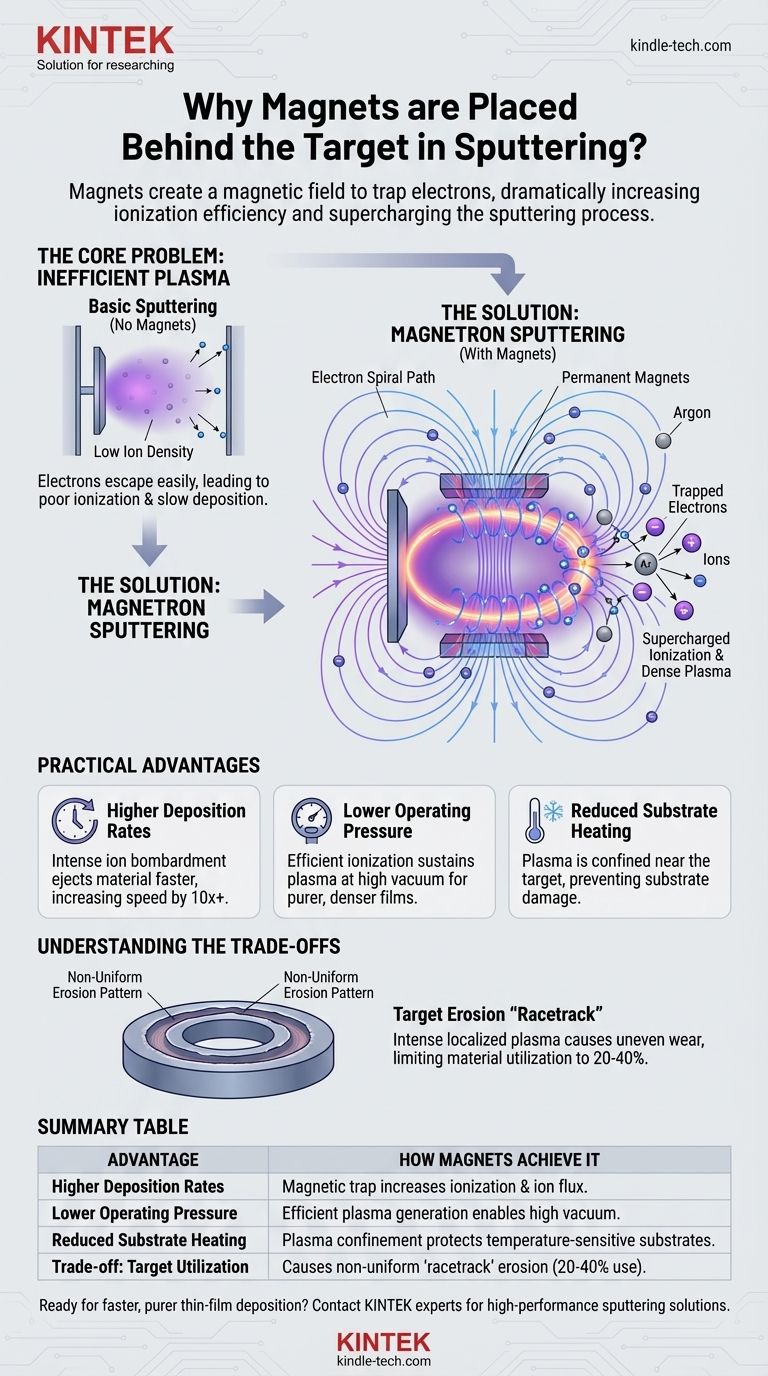

Визуальное руководство
