Технология тонкопленочных оптических покрытий подразумевает нанесение сверхтонких слоев материалов на подложки для изменения их оптических свойств.Эти покрытия используются для повышения производительности, долговечности и функциональности в различных приложениях, таких как антибликовые покрытия, отражающие покрытия, защита от УФ/ИК-излучения и т. д.Технология использует точные методы осаждения для создания слоев толщиной от нанометров до микрометров, что позволяет контролировать пропускание, отражение и поглощение света.Тонкопленочные покрытия используются в таких отраслях, как оптика, электроника, солнечная энергетика и аэрокосмическая промышленность, что делает их критически важными для повышения эффективности, уменьшения бликов и защиты поверхностей от вредного воздействия окружающей среды.

Ключевые моменты объяснены:

1. Определение и назначение тонкопленочных оптических покрытий:

   • Тонкопленочные оптические покрытия - это ультратонкие слои материалов, наносимые на подложки для изменения их оптических свойств.
   • Эти покрытия предназначены для управления поведением света, таким как отражение, пропускание и поглощение, для улучшения характеристик в конкретных приложениях.
   • К общим целям относятся уменьшение бликов, улучшение светопропускания и защита поверхностей от воздействия факторов окружающей среды, таких как ультрафиолетовое излучение.

2. Области применения тонкопленочных оптических покрытий:

   • Антибликовые покрытия:Используется в линзах, дисплеях и солнечных батареях для минимизации бликов и улучшения светопропускания.
   • Отражающие покрытия:Применяется в зеркалах, телескопах и лазерных системах для повышения отражательной способности.
   • Покрытия, устойчивые к царапинам:Защищают оптические компоненты, такие как линзы фотоаппаратов и очков, от износа.
   • УФ- и ИК-отражающие покрытия:Защищают поверхности от вредного ультрафиолетового и инфракрасного излучения, обычно используются в окнах и солнечных батареях.
   • Самоочищающиеся покрытия:Используют гидрофобные или фотокаталитические свойства для отталкивания грязи и воды, часто используются в стекле и оптических устройствах.

3. Материалы и методы осаждения:

   • Материалы, используемые в тонкопленочных покрытиях, включают металлы (например, алюминий, серебро), диэлектрики (например, диоксид кремния, диоксид титана) и органические соединения.
   • Методы осаждения включают:

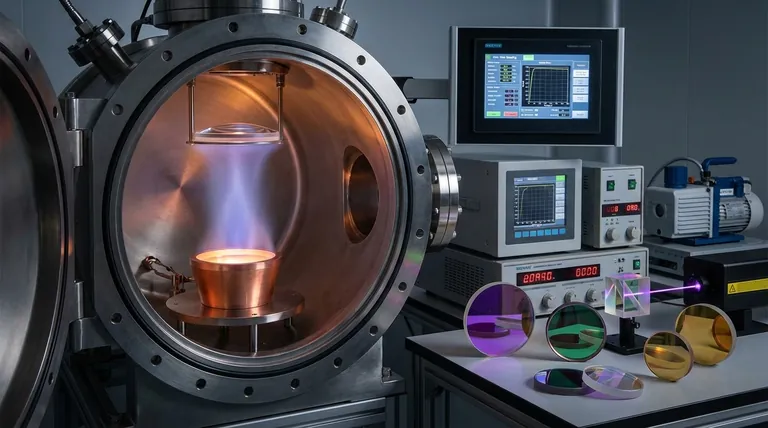

     • Физическое осаждение из паровой фазы (PVD):Испаряет или распыляет материалы на подложку.
     • Химическое осаждение из паровой фазы (CVD):Использует химические реакции для осаждения тонких пленок.
     • Атомно-слоевое осаждение (ALD):Обеспечивает точный контроль толщины пленки на атомном уровне.
     • Спиновое покрытие:Обычно используется для нанесения равномерных тонких пленок на плоские поверхности.

4. Преимущества тонкопленочных оптических покрытий:

   • Повышенная производительность:Повышает оптическую эффективность, например, увеличивает светопропускание в линзах или отражающую способность в зеркалах.
   • Долговечность:Защищает поверхности от царапин, коррозии и вредного воздействия окружающей среды.
   • Эстетическая и функциональная гибкость:Позволяет настраивать цвет, отражательную способность и другие оптические свойства.
   • Энергоэффективность:В солнечных батареях покрытия улучшают поглощение света и снижают потери энергии.

5. Отрасли, использующие тонкопленочные оптические покрытия:

   • Оптика и оптоэлектроника:Используется в объективах, камерах, дисплеях и датчиках.
   • Солнечная энергия (Solar Energy):Повышает эффективность и долговечность фотоэлектрических элементов.
   • Аэрокосмическая и оборонная промышленность:Защищает поверхности и улучшает оптические характеристики в суровых условиях.
   • Потребительская электроника:Используется в смартфонах, смарт-часах и OLED-дисплеях.
   • Медицинские приборы:Используется в диагностическом оборудовании и носимых датчиках.

6. Проблемы и тенденции будущего:

   • Точность и равномерность:Достижение постоянной толщины и состава пленки на больших поверхностях остается сложной задачей.
   • Экономическая эффективность:Передовые методы осаждения могут быть дорогими, что ограничивает их широкое применение.
   • Устойчивость:Разработке экологически чистых материалов и процессов уделяется все больше внимания.
   • Инновации:Новые тенденции включают наноструктурированные покрытия, адаптивную оптику и интеграцию с гибкой электроникой.

Используя технологию тонкопленочных оптических покрытий, промышленность может добиться значительного повышения производительности, долговечности и эффективности, что делает ее краеугольным камнем современных оптических и электронных приложений.

Сводная таблица:

Аспект	Подробности
Определение	Ультратонкие слои, наносимые на подложки для изменения оптических свойств.
Области применения	Антибликовые, светоотражающие, устойчивые к царапинам, УФ/ИК-защита, самоочищающиеся.
Материалы	Металлы (алюминий, серебро), диэлектрики (диоксид кремния, диоксид титана).
Методы осаждения	PVD, CVD, ALD, спиновое покрытие.
Преимущества	Повышенная производительность, долговечность, энергоэффективность и индивидуальный подход.
Отрасли промышленности	Оптика, солнечная энергетика, аэрокосмическая промышленность, бытовая электроника, медицинские приборы.
Вызовы	Точность, экономичность, устойчивость и инновации.
