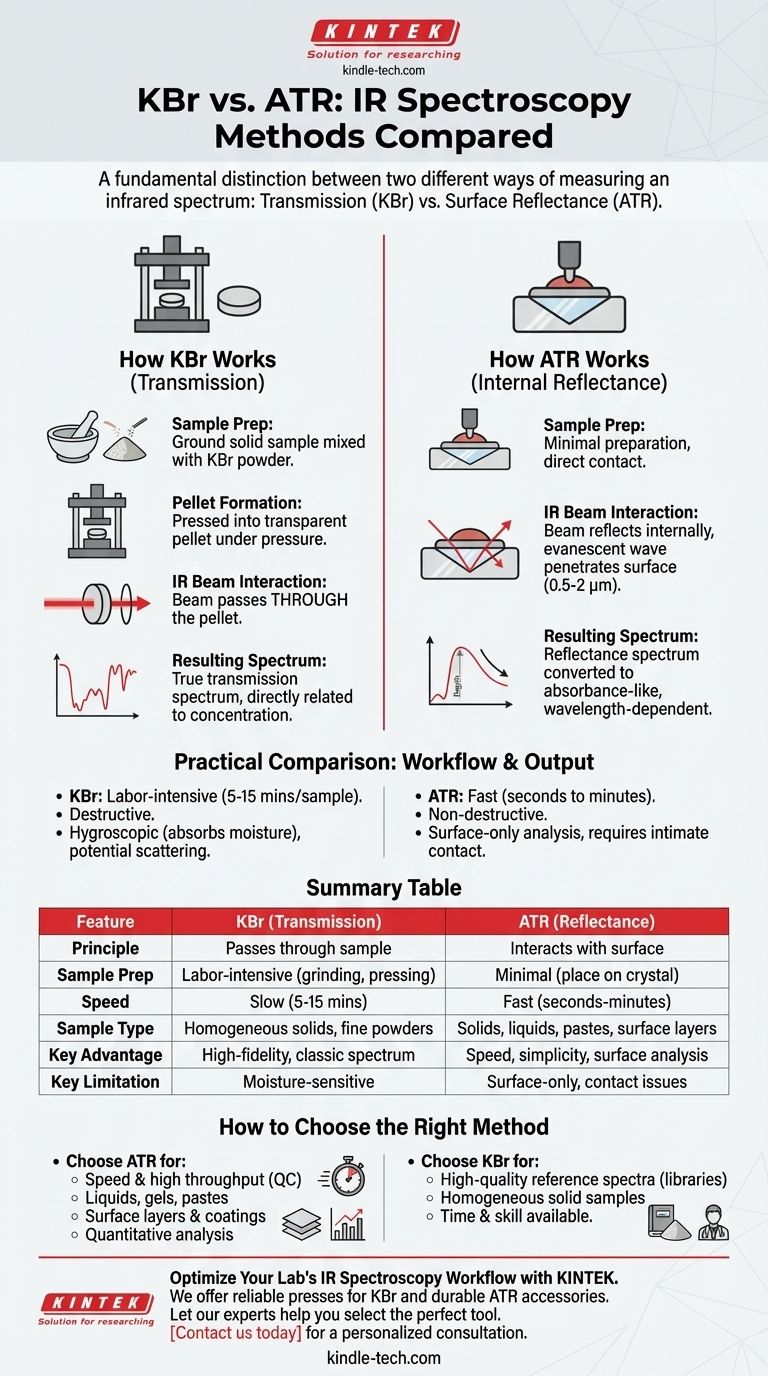

В чем разница между KBr и ATR? Руководство по выбору правильного метода ИК-спектроскопии

По своей сути, разница между KBr и ATR заключается в различии двух принципиально разных способов измерения инфракрасного спектра. Метод таблетирования KBr — это метод пропускания, при котором ИК-луч проходит сквозь подготовленный образец, тогда как нарушенное полное внутреннее отражение (ATR) — это метод поверхностного отражения, при котором ИК-луч взаимодействует только с самым верхним слоем образца.

Основное решение между KBr и ATR — это компромисс: метод KBr обеспечивает классический, высокоточный спектр пропускания, но требует значительной подготовки образца и навыков. ATR предлагает непревзойденную скорость и простоту, но анализирует только поверхность образца и может вносить предсказуемые спектральные вариации.

Понимание фундаментальных принципов

Чтобы выбрать правильный метод, вы должны сначала понять, как каждый из них генерирует спектр. Они не взаимозаменяемы, и физика, лежащая в их основе, определяет их сильные и слабые стороны.

Как работает метод таблетирования KBr (пропускание)

Метод таблетирования бромида калия (KBr) — это классический метод пропускания. Сначала небольшое количество твердого образца измельчается в очень мелкий порошок.

Затем этот порошок тщательно смешивается с сухим KBr порошком ИК-спектроскопического качества. KBr используется потому, что он прозрачен для инфракрасного излучения и под давлением образует твердый, стеклоподобный диск.

Эта смесь прессуется под высоким вакуумом и давлением для образования небольшой прозрачной таблетки. Затем ИК-луч пропускается непосредственно сквозь эту таблетку, и детектор измеряет, какие частоты света были поглощены образцом.

Как работает ATR (внутреннее отражение)

Нарушенное полное внутреннее отражение (ATR) — это метод анализа поверхности, который требует использования приставки ATR, обычно оснащенной кристаллом с высоким показателем преломления (например, алмазом, селенидом цинка или германием).

Образец (твердый или жидкий) прижимается к этому кристаллу. ИК-луч направляется в кристалл под углом, заставляя его отражаться внутри.

В каждой точке отражения электромагнитная волна, называемая эванесцентной волной, проникает на очень небольшое расстояние (обычно от 0,5 до 2 микрон) за поверхность кристалла и в ваш образец. Если образец поглощает ИК-излучение на определенных частотах, он ослабляет эту волну, и результирующий отраженный луч передает спектральную информацию на детектор.

Практическое сравнение: рабочий процесс и спектральный выход

Повседневный опыт и получаемые данные от этих двух методов сильно различаются.

Подготовка образца: самое большое различие

Метод KBr трудоемок. Он требует тщательного измельчения, взвешивания, смешивания и прессования. Весь процесс может занять 5-15 минут на образец для опытного пользователя и является разрушительным для образца.

ATR, напротив, практически не требует подготовки образца. Вы помещаете образец на кристалл, прижимаете его с помощью встроенного зажима и запускаете сканирование. Очистка кристалла тампоном, смоченным растворителем, занимает секунды.

Получаемый спектр: пропускание против поглощения

Спектр KBr — это «истинный» спектр пропускания, который часто является стандартным форматом, встречающимся в исторических спектральных библиотеках. Интенсивность пиков напрямую связана с концентрацией функциональных групп вдоль пути луча.

Спектр ATR технически является спектром отражения, хотя программное обеспечение преобразует его в формат, который выглядит как спектр поглощения. Однако остается ключевой артефакт: глубина проникновения эванесцентной волны зависит от длины волны. Она проникает глубже на более длинных волнах (более низких волновых числах), что приводит к тому, что пики в этой области кажутся относительно более интенсивными, чем они были бы в спектре KBr. Современное программное обеспечение может применять коррекцию для этого.

Понимание компромиссов и подводных камней

Ни один из методов не идеален. Ваш успех зависит от понимания их неотъемлемых ограничений.

Проблема влаги с KBr

KBr очень гигроскопичен, то есть он легко поглощает воду из атмосферы. Если ваш порошок KBr не хранится в идеально сухом состоянии или если вы готовите таблетку во влажной среде, вы увидите большие, широкие пики для валентных колебаний O-H (~3400 см⁻¹) и деформационных колебаний H-O-H (~1640 см⁻¹), которые могут маскировать пики вашего фактического образца.

Чувствительность поверхности ATR

ATR анализирует только несколько верхних микрон образца. Это значительное преимущество для анализа поверхностных слоев, покрытий или непрозрачных материалов. Однако, если ваш образец неоднороден (например, полимер с поверхностной добавкой), спектр ATR не будет репрезентативным для объемного материала.

Проблема контакта с ATR

Для работы ATR образец должен находиться в тесном контакте с кристаллом. Для твердых, нерегулярных твердых тел может быть трудно достичь достаточного контакта, что приводит к слабому или искаженному спектру. У мягких порошков и жидкостей такой проблемы нет.

Измельчение и рассеяние в KBr

Если образец недостаточно мелко измельчен для таблетки KBr, его частицы могут рассеивать ИК-луч. Это часто приводит к наклонной базовой линии и искаженным формам пиков, явлению, известному как эффект Кристиансена.

Как выбрать правильный метод

Ваш выбор должен определяться типом образца, аналитической целью и требуемой пропускной способностью.

• Если ваша основная цель — скорость и высокая пропускная способность: Выберите ATR. Это основной метод для рутинного контроля качества и быстрого скрининга многих образцов.
• Если ваша основная цель — создание высококачественного эталонного спектра для библиотеки или публикации: Используйте метод таблетирования KBr, при условии, что у вас есть время и навыки для подготовки хорошей таблетки.
• Если ваш образец представляет собой жидкость, гель или пасту: ATR значительно превосходит. Он быстрый, чистый и не требует разбавления или специальных кювет.
• Если вы анализируете поверхность, ламинат или покрытие: ATR — единственный вариант из двух, так как это по своей сути поверхностный метод.
• Если вы проводите количественный анализ: ATR часто предпочтительнее, потому что длина оптического пути отбора проб постоянна и воспроизводима, тогда как длина пути таблетки KBr зависит от ее толщины.

В конечном итоге, правильный выбор зависит от баланса между потребностью в аналитической чистоте и требованиями практической эффективности.

Сводная таблица:

Характеристика	KBr (пропускание)	ATR (отражение)
Принцип	ИК-луч проходит сквозь образец	ИК-луч взаимодействует с поверхностью образца
Подготовка образца	Трудоемкая (измельчение, прессование)	Минимальная (поместить образец на кристалл)
Скорость	Медленно (5-15 мин/образец)	Быстро (секунды до минут)
Тип образца	Однородные твердые вещества, мелкие порошки	Твердые вещества, жидкости, пасты, поверхностные слои
Ключевое преимущество	Высокоточный, классический спектр	Скорость, простота, анализ поверхности
Ключевое ограничение	Гигроскопичен, чувствителен к влаге	Только поверхность, требует хорошего контакта
