Каков состав испарителя? 3 основных компонента для эффективного испарения

По своей сути испаритель — это специально разработанная система, предназначенная для превращения жидкости в пар. Типичный испаритель — это не один компонент, а три основные функциональные секции: теплообменник, испарительная секция, где жидкость кипит, и сепаратор, который отделяет образующийся пар от оставшейся жидкости.

Испаритель лучше всего понимать как скоординированный процесс, а не просто как часть оборудования. Его конструкция сосредоточена исключительно на двух критически важных задачах: во-первых, эффективная подача энергии для образования пара и, во-вторых, чистое отделение этого пара от жидкости, из которой он образовался.

Функциональная анатомия испарителя

Хотя конструкция может различаться, работа любого испарителя зависит от трех различных функциональных стадий. Понимание роли каждого этапа является ключом к пониманию всего процесса концентрации и разделения.

Теплообменник: Двигатель испарения

Теплообменник — это компонент, отвечающий за подачу тепловой энергии, необходимой для испарения. Он передает тепло от теплоносителя, часто пара, в жидкий раствор, который необходимо сконцентрировать.

Его единственная цель — поднять температуру жидкости до точки кипения, обеспечивая скрытую теплоту, необходимую для фазового перехода из жидкого состояния в парообразное.

Испарительная секция: Зона фазового перехода

Это физическое пространство, где происходит фактическое кипение и испарение. Как только теплообменник довел жидкость до точки кипения, эта секция обеспечивает объем для образования и подъема паровых пузырьков.

Во многих распространенных конструкциях теплообменник и испарительная секция тесно интегрированы. Например, в кожухотрубном испарителе жидкость кипит внутри труб, которые сами являются поверхностью теплообмена.

Сепаратор: Обеспечение чистоты и эффективности

Сепаратор выполняет последний, критически важный шаг: физическое разделение потока пара от уже концентрированной жидкости. При кипении жидкости капли жидкости могут оставаться взвешенными в потоке пара, что называется уносом.

Сепаратор предназначен для удаления этих унесенных капель, гарантируя, что пар, покидающий систему, чист, и ценная концентрированная жидкость не теряется. Этот компонент необходим как для качества продукта, так и для эффективности процесса.

Почему эта трехкомпонентная структура критически важна

Эффективность любого испарителя зависит от того, насколько хорошо эти три секции работают согласованно. Конструкция представляет собой тщательный баланс конкурирующих физических требований, которые определяют общую производительность системы.

Баланс между теплопередачей и разделением

Основная конструктивная задача — максимизировать скорость теплопередачи для обеспечения быстрого кипения. Однако слишком бурное кипение может значительно затруднить сепаратору эффективное удаление капель жидкости из потока пара.

Эффективная конструкция обеспечивает достаточно энергии для быстрого испарения, не перегружая процесс разделения.

Проблема уноса жидкости

Если сепаратор неэффективен или неправильно спроектирован, жидкость уносится с паром. Это напрямую снижает выход концентрированного продукта и загрязняет поток пара, который может быть сконденсирован для повторного использования в качестве чистой воды.

Следовательно, роль сепаратора так же важна, как и роль теплообменника. Один создает пар, а другой обеспечивает его качество.

Сделайте правильный выбор для вашей цели

Понимание этих основных функций позволяет анализировать и устранять неисправности в работе испарителя в зависимости от вашей конкретной цели.

• Если ваш основной фокус — эффективность процесса: Уделяйте наибольшее внимание производительности теплообменника и способности сепаратора предотвращать потерю продукта из-за уноса.
• Если ваш основной фокус — чистота продукта: Конструкция и работа сепаратора являются наиболее важными факторами для обеспечения чистого выхода пара.
• Если ваш основной фокус — устранение неполадок: Изолируйте проблему, изучив каждую секцию — достаточно ли теплопередачи, есть ли чрезмерное пенообразование в испарительной секции или сепаратор не улавливает жидкость?

Рассматривая испаритель как эти три отдельные, но взаимосвязанные системы, вы можете эффективно управлять любым процессом испарения и оптимизировать его.

Сводная таблица:

Компонент	Основная функция
Теплообменник	Передает тепловую энергию для кипячения жидкости.
Испарительная секция	Обеспечивает пространство для фазового перехода жидкости в пар.
Сепаратор	Удаляет капли жидкости из потока пара для обеспечения чистоты.

Оптимизируйте процесс испарения в вашей лаборатории с помощью точного оборудования от KINTEK.

Независимо от того, какова ваша цель — максимизация эффективности процесса, обеспечение чистоты продукта или устранение неполадок в существующей системе, понимание основных компонентов — это первый шаг. KINTEK специализируется на высококачественном лабораторном оборудовании и расходных материалах, предоставляя надежные испарители и экспертную поддержку для удовлетворения ваших конкретных лабораторных потребностей.

Свяжитесь с нашими экспертами сегодня, чтобы обсудить лучшее решение для испарения для вашего применения.

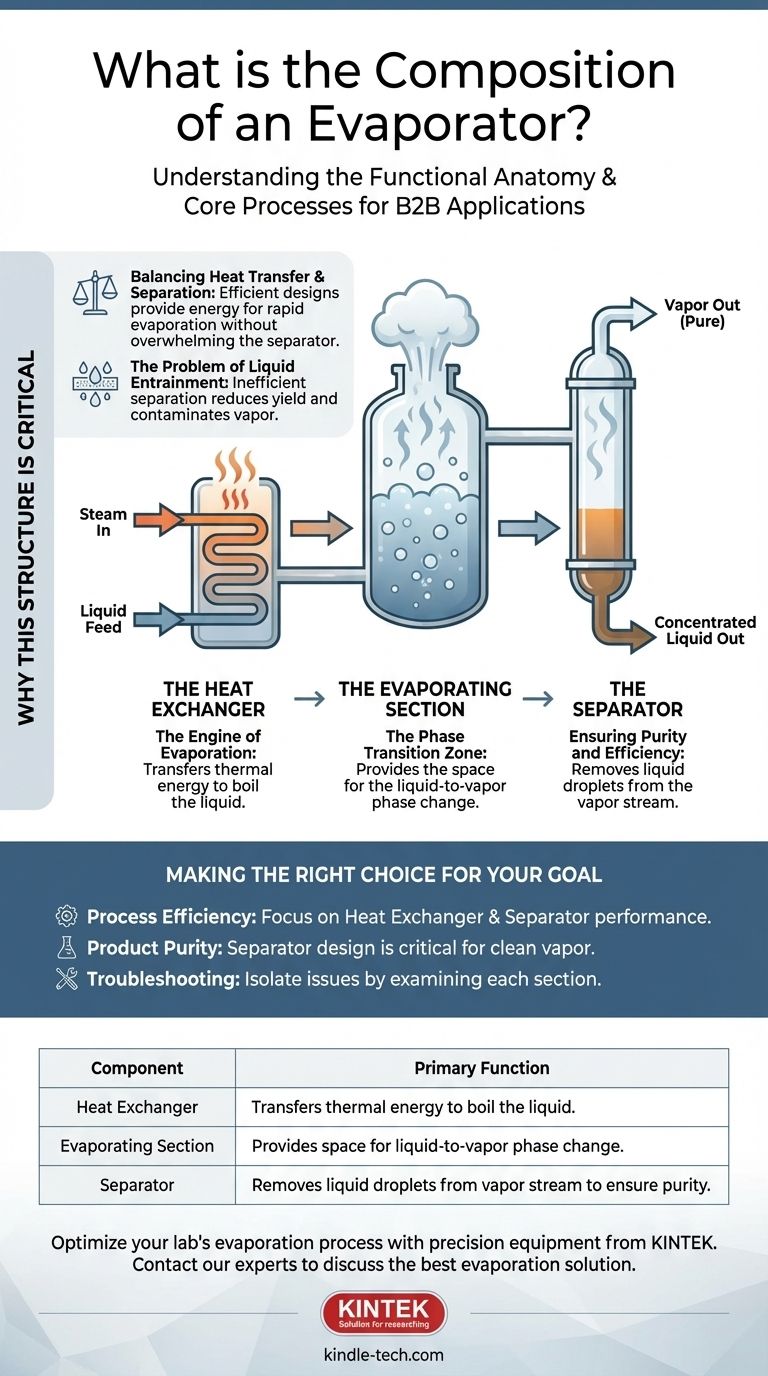

Визуальное руководство
