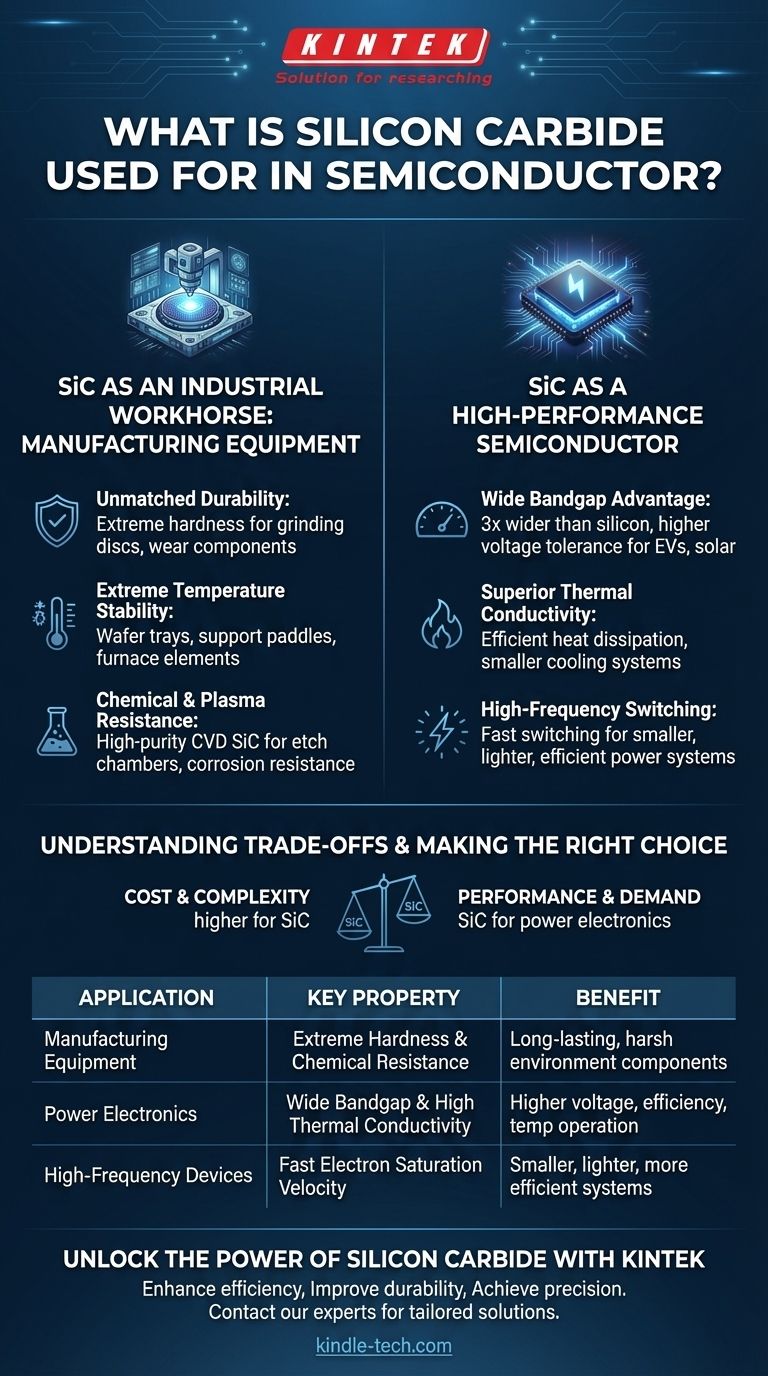

Для чего используется карбид кремния в полупроводниках? Руководство по двойной роли SiC в силовой электронике и производстве

В полупроводниковой промышленности карбид кремния (SiC) выполняет две различные и критически важные функции. Он используется как сверхпрочный опорный материал для производственного оборудования, так и как высокопроизводительный полупроводниковый материал, позволяющий создавать устройства, работающие при более высоких мощностях, температурах и частотах, чем традиционный кремний.

Основной причиной внедрения карбида кремния является его исключительная устойчивость. Уникальное сочетание твердости, термической стабильности и электрических свойств позволяет ему выдерживать суровые условия производства чипов и превосходить кремний в требовательных приложениях силовой электроники.

Двойная роль карбида кремния

Карбид кремния — это нечто большее, чем просто материал в мире полупроводников. Его применение лучше всего понять, разделив его использование на две основные категории: как конструкционный материал для создания инструментов, производящих чипы, и как активный материал, из которого изготавливаются высокопроизводительные чипы.

SiC как промышленная рабочая лошадка: производственное оборудование

Задолго до того, как SiC стал широко использоваться для чипов, он ценился за свою физическую прочность. Это сделало его незаменимым материалом для создания сложного оборудования, используемого в производстве полупроводников.

Непревзойденная долговечность в суровых условиях

Карбид кремния обладает исключительной твердостью, уступая только алмазу. Это делает его идеальным для компонентов, подвергающихся значительному физическому износу.

Он используется для шлифовальных дисков и приспособлений при производстве пластин, где его твердость обеспечивает точность и долгий срок службы. Его устойчивость к эрозии также критически важна на современных фабриках.

Стабильность при экстремальных температурах

Производство полупроводников включает невероятно высокие температуры. SiC сохраняет свою структурную целостность и прочность там, где другие материалы вышли бы из строя.

Из-за этого он часто используется для лотков для пластин, опорных лопаток и даже нагревательных элементов внутри высокотемпературных промышленных печей для обработки кремниевых пластин.

Устойчивость к химическому и плазменному воздействию

Современное производство чипов основано на агрессивных процессах, таких как плазменное травление, для создания сложных схем. Эти процессы создают высококоррозионные среды, которые могут разрушить менее стойкие материалы.

Высокочистый CVD (химическое осаждение из газовой фазы) карбид кремния используется для критически важных компонентов внутри травильных камер, потому что он устойчив к эрозии от высокоэнергетической плазмы и агрессивных химикатов, обеспечивая стабильность процесса и уменьшая загрязнение.

SiC как высокопроизводительный полупроводник

Помимо своей роли в производстве, SiC является полупроводниковым материалом с "широкой запрещенной зоной". Это позволяет создавать электронные устройства, которые могут работать далеко за пределами физических ограничений обычного кремния.

Преимущество "широкой запрещенной зоны"

Запрещенная зона полупроводника определяет напряжение, которое он может выдерживать. SiC имеет запрещенную зону примерно в три раза шире, чем у кремния.

Это фундаментальное различие означает, что устройства на основе SiC могут блокировать значительно более высокие напряжения, что делает их идеальными для высокомощных приложений, таких как электромобили, солнечные инверторы и приводы промышленных двигателей.

Превосходная теплопроводность

Силовая электроника выделяет много тепла, что является основной причиной отказа. SiC исключительно хорошо отводит тепло от активных частей устройства.

Эта высокая теплопроводность позволяет электронике на основе SiC работать при более низких температурах, функционировать при более высоких температурах и требовать меньших, менее сложных систем охлаждения.

Обеспечение высокочастотного переключения

SiC также обладает высокой скоростью насыщения электронов. На практике это позволяет переключать устройства гораздо быстрее, чем их кремниевые аналоги.

Более быстрое переключение приводит к повышению эффективности и позволяет использовать меньшие вспомогательные компоненты (такие как конденсаторы и индукторы), что приводит к созданию более легких, компактных и энергоэффективных систем питания.

Понимание компромиссов

Хотя его свойства исключительны, SiC не является универсальной заменой кремнию. Его внедрение включает в себя особые соображения и сосредоточено там, где его преимущества наиболее необходимы.

Сложность и стоимость производства

Производство высококачественных, бездефектных кристаллов SiC значительно сложнее и дороже, чем производство кремниевых пластин. Эта разница в стоимости является основной причиной того, почему кремний остается доминирующим материалом для подавляющего большинства электроники.

Материал для специфических требований

SiC не конкурирует с кремнием в таких приложениях, как компьютерные процессоры или микросхемы памяти. Его сильные стороны заключаются именно в силовой электронике. Для маломощных или чувствительных к стоимости приложений кремний остается бесспорным и более практичным выбором.

Правильный выбор для вашего приложения

Решение об использовании карбида кремния полностью зависит от требований к производительности конечного продукта или производственного процесса.

• Если ваша основная задача — создание долговечного оборудования для производства полупроводников: Используйте высокочистый CVD SiC для компонентов, подвергающихся воздействию высоких температур, агрессивной плазмы и физического износа.
• Если ваша основная задача — разработка высокоэффективной силовой электроники: Используйте SiC в качестве полупроводникового материала для управления более высокими напряжениями, работы при более высоких температурах и достижения более высоких скоростей переключения.
• Если ваша основная задача — универсальные вычисления или маломощные устройства: Традиционный кремний остается более устоявшимся и экономически эффективным решением для этих приложений.

В конечном итоге, карбид кремния способствует развитию следующего поколения высокопроизводительной электроники, расширяя границы там, где традиционный кремний не может.

Сводная таблица:

Применение	Ключевое свойство	Преимущество
Производственное оборудование	Чрезвычайная твердость и химическая стойкость	Долговечные компоненты для суровых условий, таких как плазменное травление
Силовая электроника	Широкая запрещенная зона и высокая теплопроводность	Более высокая устойчивость к напряжению, эффективность и рабочая температура по сравнению с кремнием
Высокочастотные устройства	Высокая скорость насыщения электронов	Позволяет создавать меньшие, более легкие и эффективные системы питания
