Что такое золотое напыление? Руководство по высокочистому вакуумному напылению для электроники и СЭМ

Коротко говоря, золотое напыление — это высокоточная техника вакуумного нанесения покрытий. Это физический процесс, используемый для осаждения исключительно тонкого, чистого и однородного слоя золота на поверхность. Это не процесс химического покрытия или погружения; вместо этого он работает путем физического выбивания отдельных атомов золота из источника и переноса их на целевой объект.

Основной принцип золотого напыления заключается в использовании ионизированных газовых ионов для бомбардировки твердой золотой мишени в вакууме. Это воздействие выбивает атомы золота, которые затем перемещаются и оседают на подложке, образуя тонкую пленку на атомном уровне с непревзойденной чистотой и контролем.

Как работает золотое напыление: процесс на атомном уровне

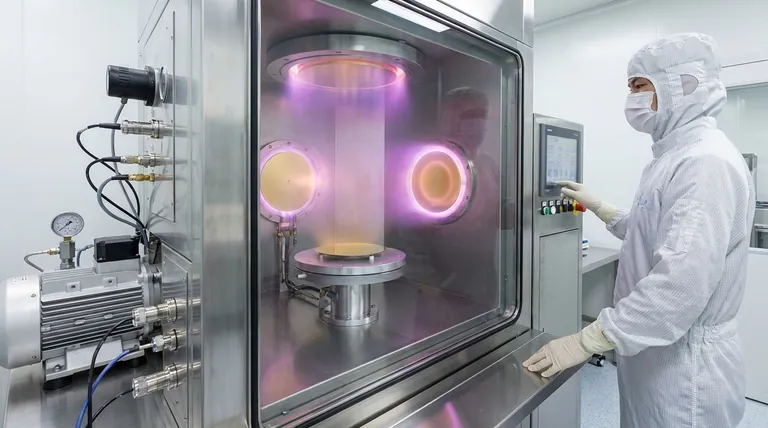

Весь процесс происходит внутри герметичной вакуумной камеры, чтобы предотвратить загрязнение и обеспечить беспрепятственное перемещение атомов золота. Это форма физического осаждения из паровой фазы (PVD).

Шаг 1: Создание вакуума

Первым шагом является эвакуация камеры, удаление почти всех молекул воздуха. Это критически важно, потому что любые остаточные частицы, такие как кислород или даже пыль, могут реагировать с золотом или загрязнять конечную пленку.

Шаг 2: Введение инертного газа

После создания вакуума вводится небольшое, контролируемое количество инертного технологического газа. Чаще всего используется аргон, потому что он тяжелый и не вступает в химическую реакцию с другими материалами.

Шаг 3: Генерация плазмы

К твердому блоку исходного материала, известному как золотая мишень, прикладывается сильное отрицательное электрическое напряжение. Это высокое напряжение ионизирует атомы аргона, лишая их электрона и придавая им положительный заряд, что создает контролируемую плазму.

Шаг 4: Атомная бомбардировка

Положительно заряженные ионы аргона теперь сильно притягиваются к отрицательно заряженной золотой мишени. Они ускоряются по камере и сталкиваются с золотой мишенью со значительной силой.

Шаг 5: Выбивание и осаждение

Эта бомбардировка является физической передачей энергии. Удар обладает достаточной силой, чтобы выбить, или «распылить», отдельные атомы золота с мишени. Эти выбитые атомы золота затем перемещаются через вакуум и оседают на подложке (объекте, который покрывается), постепенно образуя тонкую, однородную пленку.

Почему чистота является не подлежащим обсуждению требованием

Качество напыленной пленки напрямую связано с чистотой материалов и окружающей среды. Для высокотехнологичных применений это наиболее критический фактор.

Золотая мишень

Исходный материал золота должен быть максимально чистым. Даже следовые примеси внутри мишени могут быть распылены вместе с золотом, что нарушит электрические или тепловые свойства конечного покрытия. Это особенно важно в производстве полупроводников.

Среда чистой комнаты

Золотое напыление выполняется в чистой комнате, чтобы предотвратить оседание микроскопических примесей на подложке. Одна пылинка может сделать чувствительный электронный компонент бесполезным или исказить результаты научного анализа, такого как сканирующая электронная микроскопия.

Распространенные применения, обусловленные точностью

Золотое напыление не используется для декоративных изделий; это функциональный процесс, предназначенный для применений, где производительность и точность имеют первостепенное значение.

Производство полупроводников

Золото является отличным электрическим и тепловым проводником. Напыление используется для нанесения ультрачистых, одноатомных проводящих слоев на микросхемы, платы и другие чувствительные электронные компоненты.

Сканирующая электронная микроскопия (СЭМ)

Чтобы получить четкое изображение непроводящего образца (например, биологического образца или керамики) в СЭМ, его необходимо сначала покрыть проводящим материалом. Золотое напыление наносит очень тонкий слой, который позволяет рассеивать электрический заряд, что приводит к получению четких, детализированных изображений.

Понимание компромиссов

Хотя золотое напыление очень эффективно, оно обладает специфическими характеристиками, которые делают его подходящим для одних задач, но не для других.

Стоимость и сложность

Системы напыления — это сложные устройства, требующие высокого вакуума, точного контроля газа и чистой среды. Это делает процесс и оборудование значительно дороже, чем более простые методы нанесения покрытий, такие как гальваника.

Осаждение по прямой видимости

Распыленные атомы движутся по относительно прямой линии от мишени к подложке. Это означает, что может быть сложно добиться идеально однородного покрытия на объектах со сложной геометрией, таких как глубокие отверстия или острые внутренние углы.

Правильный выбор для вашей цели

Решение об использовании золотого напыления полностью зависит от технических требований к конечному продукту.

• Если ваша основная цель — максимальная чистота и проводимость: Золотое напыление — лучший выбор для передовых полупроводников и чувствительной электроники, где производительность не может быть скомпрометирована.
• Если ваша основная цель — подготовка непроводящего образца для микроскопии: Напыление является стандартной отраслевой практикой для создания тонкого, однородного проводящего слоя, необходимого для высококачественной СЭМ-визуализации.
• Если ваша основная цель — простое, экономичное металлическое покрытие: Вероятно, более подходящим будет другой процесс, такой как гальваника, поскольку напыление — это высокоточная техника, предназначенная для требовательных применений.

В конечном итоге, золотое напыление является окончательным методом, когда точность, чистота и контроль на атомном уровне над золотым покрытием имеют первостепенное значение.

Сводная таблица:

Ключевой аспект	Описание
Тип процесса	Физическое осаждение из паровой фазы (PVD)
Основное применение	Функциональные покрытия для электроники и научного анализа
Ключевое преимущество	Исключительная чистота и контроль на атомном уровне
Типичные применения	Производство полупроводников, покрытие образцов для СЭМ
Среда	Высоковакуумная камера в чистой комнате
