Каковы части прессовочной машины? Поймите основные компоненты для вашего применения

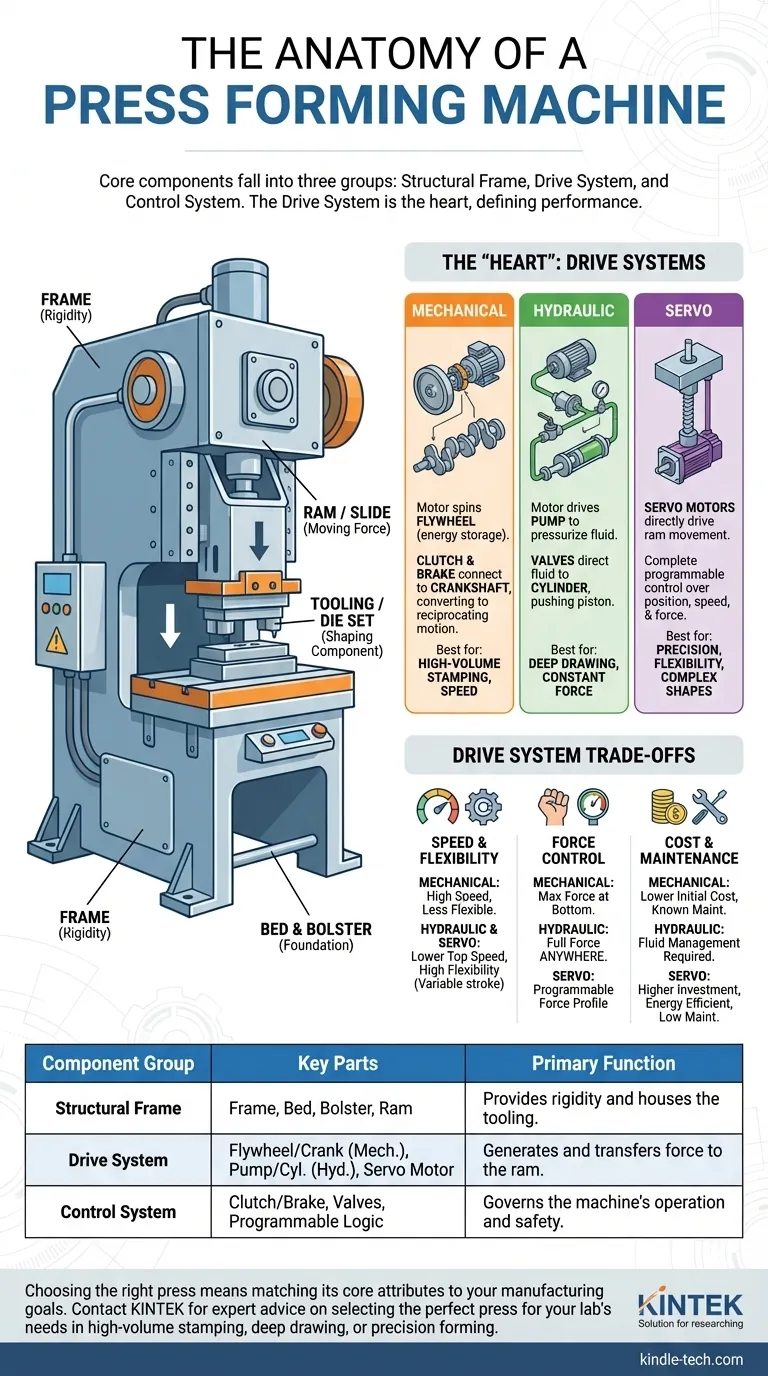

По своей сути, прессовочная машина состоит из трех фундаментальных групп компонентов. Это структурная рама, обеспечивающая жесткость, приводная система, генерирующая усилие, и система управления, регулирующая работу машины. Хотя конкретные детали различаются в зависимости от типа пресса, эта функциональная анатомия универсальна.

Понимание пресса — это не просто перечисление его частей; это признание того, что приводная система — будь то механическая, гидравлическая или сервоприводная — является единственным наиболее важным фактором, определяющим производительность, возможности и идеальное применение машины.

Универсальная анатомия пресса

Все прессовочные машины, независимо от того, как они приводятся в действие, построены на общем наборе структурных компонентов, которые удерживают оснастку и поглощают огромные силы формования.

Рама: основа машины

Рама — это основная конструкция пресса, разработанная для максимальной жесткости, чтобы противостоять деформации под нагрузкой. Конструкция рамы является основным отличительным признаком, обычно она делится на две категории: С-образная рама (или рама с зазором) для доступности или прямобортная для высочайшего уровня точности и тоннажа.

Станина и подушка: основа для работы

Станина — это неподвижная нижняя поверхность пресса. Подушка почти всегда крепится к станине, обеспечивая стандартизированную поверхность с Т-образными пазами или резьбовыми отверстиями для крепления нижней части штамповочного комплекта.

Ползун (или слайдер): движущая сила

Ползун, также известный как слайдер, является подвижным компонентом пресса, который движется вверх и вниз. Он содержит верхнюю часть штамповочного комплекта и отвечает за передачу силы, генерируемой приводной системой, непосредственно на заготовку.

Оснастка (штамповочный комплект): формообразующий компонент

Хотя оснастка или штамповочный комплект технически отделены от самого пресса, они являются неотъемлемым компонентом, который выполняет фактическое формование. Он состоит из верхней и нижней матриц, которые при соединении силой ползуна режут, гнут или формуют материал в желаемую форму.

«Сердце» пресса: приводная система

Приводная система генерирует движение и силу ползуна. Используемая здесь технология является основным способом классификации прессов и источником их отличительных эксплуатационных характеристик.

Механические прессы

Механический пресс использует двигатель для вращения большого, тяжелого маховика, который накапливает вращательную энергию. При активации система сцепления и тормоза соединяет маховик с коленчатым валом (или эксцентриковой передачей), преобразуя вращательную энергию в возвратно-поступательное вертикальное движение ползуна.

Гидравлические прессы

Гидравлический пресс, как следует из названия, использует систему на основе жидкости. Электродвигатель приводит в действие гидравлический насос, который нагнетает давление в жидкости (обычно масле). Клапаны направляют эту жидкость под высоким давлением в большой цилиндр, толкая поршень, соединенный с ползуном, вниз для создания силы.

Сервоприводные прессы

Сервоприводный пресс — это более современная эволюция, которая заменяет обычный маховик и сцепление высокомоментными серводвигателями. Эти двигатели напрямую приводят в движение ползун, часто через шарико-винтовую передачу или другую механическую связь, что обеспечивает полный и программируемый контроль над положением, скоростью и силой ползуна на протяжении всего хода.

Понимание компромиссов: выбор приводной системы

Ни один тип пресса не превосходит другие для всех применений. Выбор включает в себя прямой компромисс между скоростью, гибкостью и стоимостью.

Скорость против гибкости

Механические прессы — чемпионы по скорости, способные к высоким скоростям хода, что делает их идеальными для высокообъемной штамповки. Гидравлические и сервоприводные прессы жертвуют частью этой максимальной скорости ради невероятной гибкости, позволяя изменять длину и скорость хода.

Контроль силы и применение

Механический пресс развивает максимальное усилие только в самой нижней точке своего хода. Напротив, гидравлический пресс может развивать полную номинальную силу в любой точке хода, что делает его идеальным для операций глубокой вытяжки, требующих постоянного давления. Сервоприводные прессы предлагают максимальный контроль, позволяя программировать профиль силы на протяжении всего хода.

Стоимость и обслуживание

Механические прессы часто имеют более низкую начальную стоимость и хорошо отработанные процедуры обслуживания. Гидравлические прессы требуют тщательного управления жидкостью для предотвращения утечек и загрязнения. Сервоприводные прессы представляют собой самые высокие начальные инвестиции, но предлагают значительные долгосрочные преимущества в энергоэффективности и сокращении времени переналадки.

Правильный выбор для вашей цели

Выбор правильного пресса требует сопоставления его основных характеристик с вашей основной производственной задачей.

• Если ваша основная цель — высокообъемная, простая штамповка: Механический пресс предлагает наилучшее сочетание скорости и экономической эффективности для производства большого количества деталей.
• Если ваша основная цель — глубокая вытяжка или формование сложных форм: Гидравлический пресс обеспечивает постоянную, контролируемую силу, необходимую для успешного формования деталей без разрывов или складок.
• Если ваша основная цель — максимальная точность и контроль процесса: Сервоприводный пресс обеспечивает непревзойденную программируемость, что делает его идеальным для формования экзотических материалов или для применений, требующих абсолютной повторяемости.

В конечном итоге, понимание этих основных компонентов позволяет вам смотреть за пределы тоннажа машины и видеть систему, которая наилучшим образом достигнет ваших производственных целей.

Сводная таблица:

Группа компонентов	Ключевые части	Основная функция
Структурная рама	Рама, станина, подушка, ползун	Обеспечивает жесткость и вмещает оснастку.
Приводная система	Маховик и коленчатый вал (механический), насос и цилиндр (гидравлический), серводвигатель (сервопривод)	Генерирует и передает силу на ползун.
Система управления	Сцепление/тормоз, клапаны, программируемая логика	Управляет работой и безопасностью машины.
