По своей сути гидравлический пресс классифицируется по его физической раме. Хотя они используются для бесчисленного множества применений, от ковки до формования, основные типы различаются по своей конструкции, которая определяет их жесткость, доступность и идеальный сценарий использования. Четыре основных типа — это пресс с С-образной рамой, Н-образной рамой, 4-колонный пресс и пресс с прямыми боковинами.
Выбор гидравлического пресса — это прямой компромисс между доступностью для работы и структурной жесткостью. Конструкции с открытой рамой легче в работе, в то время как конструкции с закрытой рамой обеспечивают более высокую точность и мощность для сложных промышленных задач.
Разбор конструкции рамы: Основная классификация
Рама — это основа пресса. Она отвечает за противодействие огромной силе, создаваемой гидравлической системой. Ее конструкция определяет, как эта сила управляется и, следовательно, какую работу пресс может выполнять точно.
Пресс с С-образной рамой (или с проемом)
Пресс с С-образной рамой имеет характерную форму, напоминающую букву "С", оставляя переднюю и боковые стороны открытыми. Такая конструкция обеспечивает отличный доступ к зоне инструмента для загрузки, выгрузки и наблюдения.
Эти прессы идеально подходят для применений, требующих ручной обработки деталей, таких как сборка, правка, а также небольшие операции штамповки или вырубки.
Пресс с Н-образной рамой
Пресс с Н-образной рамой — это простая и эффективная конструкция, часто встречающаяся в ремонтных мастерских и небольших производственных помещениях. Он состоит из двух вертикальных опор с подвижным цилиндром и столом.
Он обеспечивает большую устойчивость и более высокую тоннажную мощность, чем многие модели с С-образной рамой, что делает его универсальным инструментом для общего прессования, гибки и задач технического обслуживания.
4-колонный пресс (или 4-стоечный)
Эта конструкция использует четыре массивные цилиндрические колонны для поддержки верхней плиты. Такая конструкция гарантирует, что подвижная плита остается идеально параллельной станине даже под высоким давлением.
Внутренняя устойчивость 4-колонного пресса делает его стандартом для применений, требующих высокой точности, таких как глубокая вытяжка, компрессионное формование композитов и пластмасс, а также другие операции формования на большой площади.
Пресс с прямыми боковинами
Как следует из названия, этот пресс имеет прочную, полностью закрытую раму с двумя прямыми боковинами. Эта конструкция обеспечивает максимально возможную жесткость и минимизирует любое прогибание или деформацию под нагрузкой.
Прессы с прямыми боковинами созданы для самых требовательных производственных сред с высокой тоннажной нагрузкой. Они являются предпочтительным выбором для тяжелых промышленных работ, таких как автомобильная штамповка, операции с прогрессивными штампами и крупносерийная ковка.
Понимание компромиссов: Доступность против жесткости
Выбор типа пресса заключается не в том, какой из них «лучший», а в том, какой из них лучше всего подходит для конкретной задачи. Каждая конструкция имеет присущие ей компромиссы, которые необходимо понимать.
Цена доступа: Прогиб С-образной рамы
Открытая передняя часть пресса с С-образной рамой — его самая большая сила и его основной недостаток. При значительной нагрузке "зев" буквы "С" может прогнуться или "раскрыться", из-за чего ползун и станина станут слегка непараллельными.
Это может повлиять на точность операций пробивки или формования, особенно при эксцентричных нагрузках. Они лучше всего подходят для работ с меньшей тоннажной нагрузкой или задач, где абсолютная параллельность не является критичной.
Требование к точности: Конструкции с закрытой рамой
4-колонные прессы и прессы с прямыми боковинами обеспечивают превосходную жесткость и точность за счет закрытия рабочей зоны. Обратной стороной является снижение доступности.
Загрузка и выгрузка, особенно крупногабаритных или сложных деталей, может потребовать более сложной автоматизации. Эти прессы, как правило, больше по размеру, тяжелее и представляют собой более значительные капиталовложения.
Выбор подходящего пресса для вашего применения
Ваша операционная цель — самый важный фактор при выборе пресса. Принимайте решение, основываясь на фундаментальных требованиях задачи.
- Если ваш основной акцент делается на ручной обработке деталей и сборке: Пресс с С-образной рамой обеспечивает необходимую доступность.
- Если ваш основной акцент делается на задачах общего назначения в мастерской: Н-образная рама обеспечивает универсальный баланс производительности и стоимости.
- Если ваш основной акцент делается на прецизионном формовании или глубокой вытяжке: 4-колонный пресс обеспечивает необходимую устойчивость и равномерное давление.
- Если ваш основной акцент делается на высокотоннажном, автоматизированном промышленном производстве: Пресс с прямыми боковинами обеспечивает максимальную жесткость и долговечность.
В конечном счете, соответствие основной конструкции пресса вашей конкретной операционной потребности является ключом к успешному результату.
Сводная таблица:
| Тип пресса | Ключевая особенность | Идеально подходит для |
|---|---|---|
| С-образная рама (с проемом) | Открытая передняя часть для легкого доступа | Сборка, правка, небольшая штамповка |
| Н-образная рама | Простая, устойчивая, универсальная | Общее прессование, гибка, техническое обслуживание |
| 4-колонный (4-стоечный) | Высокая точность, параллельные плиты | Глубокая вытяжка, компрессионное формование |
| С прямыми боковинами | Максимальная жесткость, полностью закрытая рама | Высокотоннажная ковка, автомобильная штамповка |
Испытываете трудности с выбором подходящего гидравлического пресса для вашего конкретного применения? KINTEK специализируется на лабораторном оборудовании и расходных материалах, предоставляя экспертные консультации, которые помогут вам выбрать идеальный пресс для ваших нужд — будь то прецизионное формование, крупносерийное производство или общие задачи мастерской. Позвольте нашему опыту гарантировать, что вы получите производительность, жесткость и доступность, которые требует ваша работа. Свяжитесь с нами сегодня для индивидуальной консультации!

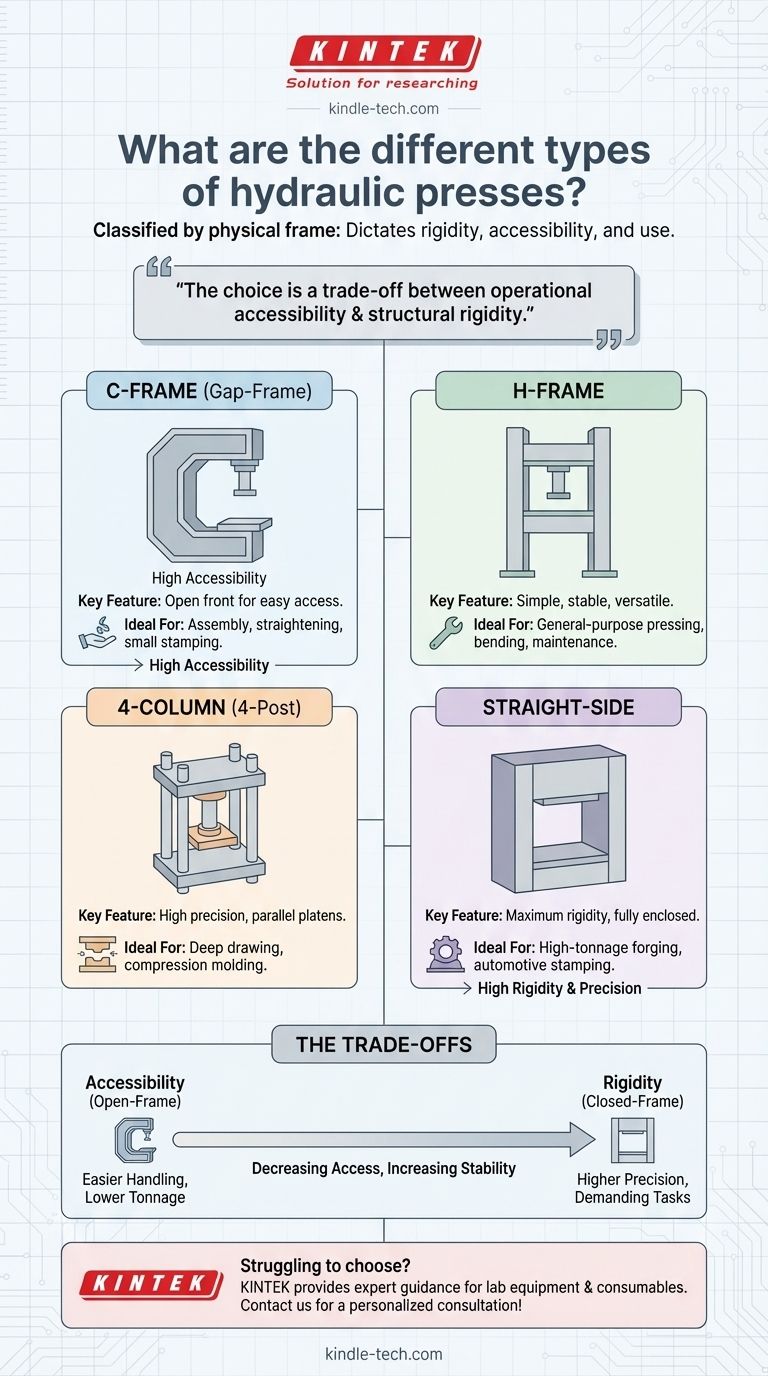

Визуальное руководство
