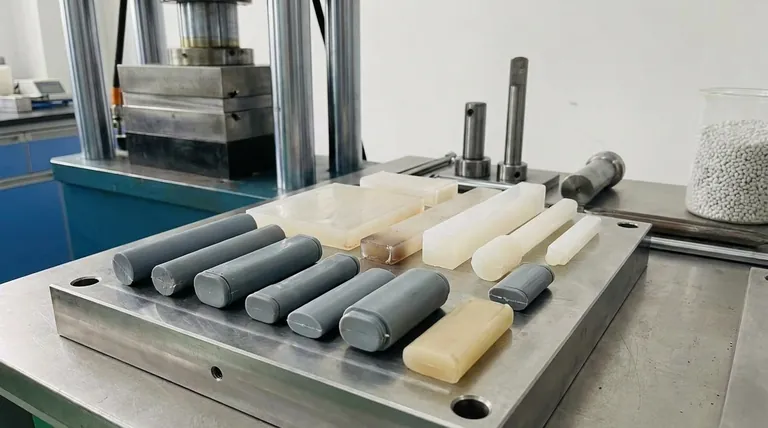

Каковы различные типы компрессионных пресс-форм? Руководство по пресс-формам с облоем, позитивным, полупозитивным и с упором позитивным пресс-формам

Основными типами компрессионных пресс-форм являются пресс-формы с облоем, позитивные, полупозитивные и с упором позитивные. Каждая конструкция определяется тем, как она удерживает сырье и управляет потоком избыточного материала, известного как «облой», в процессе формования. Выбор конкретного типа пресс-формы является критически важным инженерным решением, которое напрямую влияет на качество детали, использование материала и общую стоимость производства.

Основное различие между типами компрессионных пресс-форм заключается в том, как они контролируют давление материала и его избыток. Ваш выбор движется по спектру от экономичной, но менее точной пресс-формы с облоем до точной, но более плотной позитивной пресс-формы, при этом полупозитивные конструкции предлагают универсальную середину.

Основной принцип: управление материалом и давлением

Компрессионное формование по сути включает в себя размещение предварительно отмеренного количества материала (заряда) в нагретую полость пресс-формы. Затем пуансон или верхняя нажимная плита закрывает пресс-форму, оказывая огромное давление, которое заставляет материал принимать форму полости.

Ключевым отличием между типами пресс-форм является то, как они справляются с тем фактом, что заряд материала редко бывает идеальным. Это приводит к различным стратегиям контроля давления и обработки любого избыточного материала.

Пресс-формы с облоем: экономичный рабочий инструмент

Пресс-форма с облоем спроектирована таким образом, что две половины пресс-формы не герметизируются идеально. Небольшой горизонтальный зазор, известный как «упор для облоя», окружает полость.

При приложении давления избыточный материал выпускается из полости в эту область упора, образуя тонкий лист облоя. Это делает пресс-форму менее чувствительной к небольшим изменениям в заряде материала. Это самый распространенный и наименее дорогой тип компрессионной пресс-формы.

Позитивные пресс-формы: для максимальной плотности

Позитивная пресс-форма работает как поршень в цилиндре. Пуансон плотно прилегает к вертикальным стенкам полости, не оставляя места для выхода материала.

Эта конструкция задерживает весь заряд материала, заставляя его полностью уплотняться внутри детали. Она обеспечивает наивысшую возможную плотность и прочность детали, но требует чрезвычайно точного заряда материала. Слишком мало материала приведет к незавершенной детали; слишком много может повредить пресс-форму или пресс.

Полупозитивные пресс-формы: сбалансированный гибрид

Полупозитивная пресс-форма сочетает в себе характеристики конструкций с облоем и позитивных. Она позволяет небольшому количеству облоя выходить сначала, но по мере дальнейшего закрытия пресс-формы пуансон входит в полость, создавая позитивное уплотнение.

Этот подход «лучшее из обоих миров» обеспечивает хороший контроль размеров и высокую плотность, оставаясь при этом более терпимым к изменениям заряда, чем истинно позитивная пресс-форма. Он отлично подходит для сложных деталей, требующих хорошего качества поверхности и внутренней целостности.

Позитивные пресс-формы с упором: точность за счет жесткой остановки

Также известная как пресс-форма с «пуансоном с упором», это вариант позитивной конструкции. Ключевой особенностью является физический «упор» или стопор, который останавливает ход пуансона на точном, заранее заданном расстоянии.

Это обеспечивает абсолютный контроль над конечной толщиной детали, что критически важно для многих высокоточных применений. Хотя она по-прежнему удерживает большую часть материала, как и позитивная пресс-форма, жесткий упор гарантирует постоянство размеров от детали к детали.

Понимание компромиссов

Выбор типа пресс-формы заключается не в том, какая из них «лучшая», а в том, какая лучше всего подходит для конкретного применения. Решение включает в себя баланс между стоимостью, сложностью детали и требованиями к качеству.

Стоимость против точности

Пресс-формы с облоем наименее дороги в изготовлении и эксплуатации, поскольку они не требуют точного взвешивания материала. Однако они создают отходы материала (облой) и требуют вторичной операции обрезки, что увеличивает трудозатраты.

Позитивные пресс-формы дороже в изготовлении и требуют строгого контроля процесса для заряда материала. Преимущество заключается в детали, изготовленной по чистому размеру, с минимальными отходами материала и без вторичной операции удаления облоя.

Поток и свойства материала

Вязкость и характеристики текучести выбранного вами полимера (например, термореактивного BMC, SMC или термопластов) имеют решающее значение. Очень жесткий материал или материал с низкой текучестью может не заполнить сложные элементы детали, если пресс-форма с облоем позволяет слишком сильно снизить давление.

В таких случаях требуется полупозитивная или позитивная пресс-форма для создания давления, необходимого для обеспечения полного заполнения полости.

Геометрия детали

Простые, неглубокие детали идеально подходят для пресс-форм с облоем.

Детали с глубокой вытяжкой или детали со сложными элементами, высокими вертикальными стенками или переменной толщиной выигрывают от превосходного контроля давления полупозитивных и позитивных пресс-форм. Эти конструкции гарантируют, что материал будет принудительно подан во все углы полости, предотвращая пустоты и обеспечивая равномерную плотность.

Выбор правильной пресс-формы для вашего применения

Ваш окончательный выбор зависит от четкого понимания основной цели вашего проекта.

• Если ваш основной акцент делается на экономической эффективности для крупносерийных, простых деталей: пресс-форма с облоем предлагает самую низкую стоимость оснастки и проста в эксплуатации.
• Если ваш основной акцент делается на максимальной плотности детали, прочности и минимальном отходе материала: позитивная пресс-форма является идеальным выбором, но вы должны инвестировать в точный контроль заряда.
• Если ваш основной акцент делается на балансе точности размеров, хорошей плотности и сложности конструкции: полупозитивная пресс-форма обеспечивает наиболее универсальное и надежное решение.
• Если ваш основной акцент делается на абсолютном контроле критической толщины детали: позитивная пресс-форма с упором является единственной конструкцией, которая гарантирует такой уровень стабильности размеров.

Выбор правильной пресс-формы — это первый шаг к эффективному, высококачественному производству.

Сводная таблица:

Тип пресс-формы	Ключевая характеристика	Лучше всего подходит для
Пресс-форма с облоем	Позволяет избыточному материалу (облою) выходить	Экономичные, простые детали
Позитивная пресс-форма	Удерживает весь материал для максимальной плотности	Наивысшая прочность, минимальные отходы
Полупозитивная пресс-форма	Гибридная конструкция; сначала позволяет облою выходить, затем герметизирует	Сложные детали, требующие хорошей плотности и точности
Позитивная пресс-форма с упором	Имеет жесткий упор для точной толщины детали	Применения, требующие точного контроля размеров
