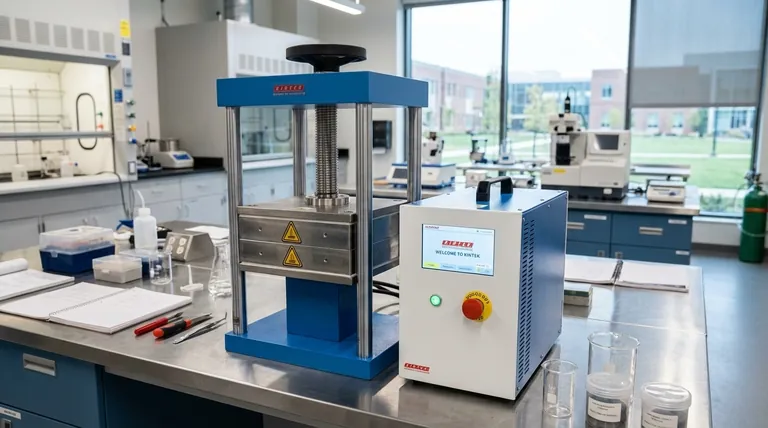

Как устроен гидравлический пресс? От рамы до силы: создание мощной машины

По своей сути гидравлический пресс состоит из нескольких ключевых компонентов: основной рамы, двух соединенных между собой цилиндров разного размера (малого плунжера и большого штока) и силовой системы, которая перекачивает гидравлическую жидкость между ними. Вся конструкция предназначена не только для удержания давления, но и для умножения силы. Это умножение достигается за счет использования фундаментального принципа гидродинамики.

Гидравлический пресс построен не только для прочности; это инженерная система, разработанная для использования закона Паскаля. Гениальность его конструкции заключается в использовании несжимаемой жидкости для преобразования небольшой входной силы на малом поршне в огромную выходную силу на большом поршне.

Основные компоненты гидравлического пресса

Гидравлический пресс представляет собой совокупность структурных, гидравлических и управляющих элементов. Каждая часть имеет свою отличительную и критически важную функцию.

Основная рама

Основная рама — это структурный скелет пресса. Она должна быть невероятно прочной, чтобы выдерживать огромные силы, возникающие во время работы, без деформации.

Гидравлические цилиндры (плунжер и шток)

Эта двухцилиндровая система является сердцем пресса.

Меньший цилиндр, известный как плунжер, — это место, где прикладывается начальная сила. Больший цилиндр, называемый штоком, движется для выполнения работы, такой как дробление или прессование объекта. Оба соединены каналами, которые позволяют жидкости проходить между ними.

Гидравлическая жидкость

Несжимаемая жидкость, обычно специализированное масло, заполняет цилиндры. Ее основная задача — передавать давление. Поскольку ее нельзя легко сжать, любое давление, оказываемое на нее в одной части системы, передается одинаково по всей системе.

Система питания и управления

Эта система оживляет пресс. Она состоит из гидравлического насоса, который создает давление в жидкости, и гидравлического аккумулятора, который действует как перезаряжаемая батарея для давления. Аккумулятор хранит жидкость под высоким давлением, высвобождая ее по требованию для быстрых, мощных толчков.

Принцип работы: умножение силы по закону Паскаля

Понимание того, как "сделан" пресс, неотделимо от понимания физики, которая заставляет его работать. Весь дизайн — это применение закона Паскаля.

Что такое закон Паскаля?

Этот закон гласит, что давление, оказываемое на заключенную, несжимаемую жидкость, передается без изменений каждой части жидкости и стенкам сосуда, содержащего ее. Проще говоря: Давление постоянно во всей системе.

Приложение силы к плунжеру

Относительно небольшая механическая сила прикладывается к плунжеру, толкая его вниз в гидравлическую жидкость. Это создает давление внутри жидкости, которое рассчитывается как Давление = Сила / Площадь.

Генерация огромной силы на штоке

Поскольку давление передается равномерно по всей жидкости, то же давление оказывается на гораздо больший цилиндр штока. Однако, поскольку шток имеет гораздо большую площадь поверхности, результирующая выходная сила значительно увеличивается.

Формула Сила = Давление x Площадь доказывает это. Небольшая сила на небольшой площади создает давление, которое при приложении к большой площади приводит к огромной выходной силе. Это механическое преимущество гидравлического пресса.

Понимание компромиссов и вариантов конструкции

Не все гидравлические прессы построены одинаково. Конкретная конструкция выбирается на основе предполагаемого применения и требуемой производительности.

Один или несколько штоков

В то время как один большой шток обеспечивает максимальную силу, многие современные прессы используют серию меньших штоков. Эта конфигурация позволяет гораздо точнее контролировать распределение силы по рабочей поверхности.

Роль гидравлического аккумулятора

Пресс без аккумулятора должен полагаться исключительно на насос для своей мощности. Включение аккумулятора позволяет системе накапливать энергию в режиме ожидания и быстро высвобождать ее для быстрых, мощных ходов, повышая общую эффективность и скорость цикла.

Цилиндры одностороннего и двустороннего действия

Цилиндр одностороннего действия прикладывает силу только в одном направлении (обычно при выдвижении). Обратный ход осуществляется за счет гравитации или пружин. Цилиндр двустороннего действия использует гидравлическое давление для питания как выдвижения, так и втягивания, предлагая больший контроль и мощность.

Правильный выбор для вашей цели

Конструкция гидравлического пресса определяется его предполагаемым назначением. Понимание взаимосвязи между компонентами и производительностью является ключевым.

• Если ваша основная цель — максимизация силы: Соотношение между площадью поверхности штока и плунжера является наиболее важным конструктивным фактором.
• Если ваша основная цель — точность и контроль: Конструкция с несколькими меньшими штоками и сложной гидравлической системой управления превосходит один массивный шток.
• Если ваша основная цель — скорость и эффективность: Правильно подобранный гидравлический насос в сочетании с гидравлическим аккумулятором необходим для управления энергией и обеспечения быстрого цикла.

В конечном итоге, конструкция гидравлического пресса — это мастер-класс по использованию физики для создания мощного инструмента из простых принципов.

Сводная таблица:

Компонент	Функция	Ключевая характеристика
Основная рама	Структурный скелет	Должна выдерживать огромные силы без деформации
Цилиндр плунжера	Прикладывает входную силу	Меньшая площадь, куда прикладывается начальная сила
Цилиндр штока	Генерирует выходную силу	Большая площадь, которая умножает силу для работы
Гидравлическая жидкость	Передает давление	Несжимаемая жидкость (например, масло), которая обеспечивает закон Паскаля
Система питания (насос и аккумулятор)	Генерирует и хранит давление	Питает пресс; аккумулятор обеспечивает быстрые, мощные ходы
