Определение прочности пилинга
Понятие и значение
Прочность при отслаивании, критический параметр в материаловедении, определяется как сила, необходимая для отделения слоя пленки от подложки на единицу площади, обычно измеряемая в Н/мм². Этот параметр важен для оценки адгезионных свойств слоя пленки, что, в свою очередь, влияет на его общую производительность и долговечность.
Качество адгезии имеет первостепенное значение в различных областях применения, от электронных устройств до автомобильных покрытий, где целостность пленочного слоя напрямую влияет на функциональность и долговечность продукта. Более высокая прочность на отслаивание указывает на более сильную адгезию, которая может повысить устойчивость пленочного слоя к воздействию таких факторов окружающей среды, как перепады температуры и влажность, тем самым продлевая срок его службы.
Понимание прочности на отслаивание - это не просто академическое упражнение; это практическая необходимость для инженеров и ученых, которые должны убедиться, что разрабатываемые и применяемые ими слои пленки отвечают строгим требованиям их применения. Точное измерение и оптимизация прочности на отслаивание позволяют им разрабатывать более надежные и долговечные продукты, что в конечном итоге приводит к повышению эффективности и удовлетворенности клиентов.
Методы измерения прочности на отслаивание
Метод испытания на сдвиг
Метод испытания на сдвиг является критической процедурой для оценки прочности на отслаивание напыленных слоев пленки. Этот метод предполагает приложение к слою пленки напряжения сдвига для определения силы, необходимой для его отрыва от подложки. Основное оборудование, используемое в этом процессе, - универсальная машина для испытания материалов, предназначенная для проведения различных испытаний физических свойств, включая испытания на растяжение, сжатие и сдвиг.
Основные этапы метода испытания на сдвиг
- Подготовка образца: Первый шаг включает в себя подготовку образца с равномерным слоем пленки и обеспечение чистоты и надлежащей обработки подложки для повышения адгезии.
- Закрепление образца: Подготовленный образец надежно закрепляется в универсальной машине для испытания материалов. Это обеспечивает стабильность образца во время испытания, что позволяет проводить точные измерения.
- Приложение сдвиговой нагрузки: К слою пленки прикладывается постоянная сдвиговая нагрузка. Эта нагрузка постепенно увеличивается до тех пор, пока слой пленки не начнет отделяться от подложки.
- Регистрация максимальной нагрузки: Регистрируется максимальная нагрузка, необходимая для начала отслаивания. Это значение имеет решающее значение для определения прочности слоя пленки на отслаивание.
Технические характеристики оборудования
- Универсальная машина для испытания материалов: Эта машина оснащена высокоточным датчиком, который точно измеряет приложенную нагрузку и перемещение. Она также оснащена различными приспособлениями, позволяющими использовать различные типы образцов и требования к испытаниям.
Если следовать этим шагам и использовать соответствующее оборудование, метод испытания на сдвиг обеспечивает надежную и точную оценку прочности на отслаивание слоев напыленной пленки.
Метод испытания на отслаивание эмали
Метод испытания на отслаивание эмали является критически важным для оценки прочности сцепления слоев пленки с подложкой. В этом методе используется растягивающее усилие для постепенного отделения слоя пленки от подложки до его разрыва, что позволяет измерить усилие, необходимое для такого отрыва. Основное оборудование, используемое в данном испытании, - этомашина для испытаний на растяжениекоторая специально разработана для приложения контролируемого растягивающего усилия и точного измерения полученной силы.
Процедура проведения испытания на отслаивание эмали включает в себя несколько тщательных этапов:
-
Подготовка образца: Первым шагом является подготовка образцов для испытания. Это включает в себя обеспечение равномерного нанесения слоя пленки на подложку без каких-либо дефектов. Основа также должна быть чистой и правильно обработанной для повышения адгезии.
-
Прикрепление с помощью двустороннего скотча: Для облегчения приложения силы растяжения образцы крепятся к машине для испытаний на растяжение с помощью двусторонней ленты. Эта лента обеспечивает равномерное приложение силы непосредственно к границе раздела между слоем пленки и подложкой.
-
Помещение в машину для испытания на растяжение: После закрепления образцы аккуратно помещаются в машину для испытания на растяжение. Затем машина калибруется для приложения контролируемого растягивающего усилия с заданной скоростью.
-
Регистрация силы разрушения: По мере приложения растягивающего усилия машина регистрирует усилие, необходимое для начала и завершения отделения слоя пленки от подложки. Эта регистрируемая сила, известная как сила разрушения, является прямым показателем прочности слоя пленки при отслаивании.
Метод испытания на отслаивание эмали особенно полезен для оценки адгезии тонких пленочных слоев, где усилие, необходимое для отделения, является критическим параметром. Благодаря точному измерению этого усилия метод позволяет получить ценные сведения о производительности и долговечности пленочного слоя в различных областях применения.
Метод испытания на Т-образную пилюлю
Метод испытания на T-образное отслаивание - это критический метод оценки прочности отслаивания между слоем пленки и ее основой. Этот метод предполагает приложение напряжения на стыке слоя пленки и подложки для создания формы "Т", что позволяет стандартизированно измерить силу, необходимую для отделения слоев.
Оборудование и установка
Для проведения испытания на Т-образное отслаивание требуется специальное оборудование, в том числемашина для испытаний на растяжение испециальное приспособление. Машина для испытания на растяжение необходима для приложения контролируемого напряжения, а специальное приспособление обеспечивает надежную фиксацию образца в правильной ориентации для формирования формы "Т".
Процедура испытания
-
Подготовка образца: Первый шаг включает в себя подготовку образцов для зачистки. Это включает в себя обеспечение равномерного нанесения слоя пленки на подложку без каких-либо дефектов. Правильная обработка поверхности подложки также имеет решающее значение для повышения адгезии.
-
Размещение приспособления: После того как образцы подготовлены, их аккуратно помещают в специальное приспособление. Приспособление предназначено для удержания образца таким образом, чтобы приложенное напряжение создавало желаемую форму "Т" во время испытания.
-
Наложение натяжения: Когда образец надежно закреплен, включается машина для испытания на растяжение, которая подает напряжение с контролируемой скоростью. Натяжение постепенно увеличивается до тех пор, пока слой пленки не начнет отслаиваться от подложки.
-
Запись данных: На протяжении всего испытания машина для испытания на растяжение регистрирует силу отслаивания, необходимую для отделения слоя пленки от подложки. Эти данные важны для определения силы отслаивания, которая обычно измеряется в единицах силы на единицу ширины (Н/мм).
Ключевые соображения
- Равномерное натяжение: Важно обеспечить равномерное натяжение по всему образцу, чтобы избежать локальных концентраций напряжения, которые могут исказить результаты.
- Условия окружающей среды: Испытание должно проводиться при контролируемых условиях окружающей среды, таких как постоянная температура и влажность, чтобы предотвратить колебания, которые могут повлиять на адгезию.
- Многократные испытания: Для обеспечения точности следует провести несколько испытаний и усреднить результаты, чтобы получить надежный показатель прочности на отслаивание.
Если следовать этим этапам и соображениям, метод испытания на T-образное отслаивание обеспечивает надежный и воспроизводимый способ оценки адгезии между слоями пленки и подложками.
Факторы, влияющие на прочность отслаивания
Обработка поверхности субстрата
Гладкость, чистота и наличие слоя оксида металла существенно влияют на адгезию пленочных слоев. Последний этап предварительной обработки поверхности подложки обычно включает в себя очистку ионным травлением, которое необходимо для удаления остаточных загрязнений, оставшихся после предыдущих этапов предварительной обработки, особенно нативных оксидных слоев. Этот процесс также химически активирует поверхность подложки, улучшая адгезию пленки за счет образования мест зарождения.
Однако в случаях, когда материал подложки неоднороден, например, инструментальные стали, ионное травление может привести к значительным неровностям рельефа поверхности. Эти неровности, проявляющиеся в виде выступов и кратеров, возникают из-за разной скорости травления различных фаз материала. Такие неровности подложки, образующиеся как при механической предварительной обработке, так и при ионном травлении, непосредственно влияют на топографию тонких пленок. Растущий слой пленки стремится повторить топографические особенности поверхности подложки, тем самым влияя на общее качество адгезии.
Толщина слоя пленки
Толщина слоя пленки играет ключевую роль в определении распределения напряжений и свойств локальной адгезии. Как правило, тонкие слои пленки демонстрируют меньшую прочность на отрыв по сравнению с более толстыми аналогами. Это явление можно объяснить несколькими основными факторами:
-
Распределение напряжений: Более тонкие слои более подвержены концентрации напряжений, что приводит к более неравномерному распределению сил на границе раздела пленка-подложка. Такая неравномерность может привести к преждевременному разрушению, что снижает общую прочность при отслаивании.
-
Локализованная адгезия: Адгезия между пленкой и подложкой может значительно изменяться в зависимости от толщины. Более тонкие пленки часто испытывают трудности с поддержанием сильной адгезии из-за уменьшения площади поверхности, доступной для склеивания. Это особенно важно в тех случаях, когда поверхность подложки не является идеально однородной.
В качестве иллюстрации приведем следующую таблицу, в которой толщина пленки соотносится с прочностью на отрыв в типичных случаях применения пленок с напылением:
Толщина пленки (мкм) | Прочность на отслаивание (Н/мм²) |
---|---|
0.5 | 1.2 |
1.0 | 2.5 |
2.0 | 4.0 |
Как видно, существует прямая зависимость между толщиной пленки и прочностью на отрыв, причем более толстые пленки постоянно демонстрируют более высокие показатели адгезии. Эта зависимость очень важна для инженеров и исследователей при выборе толщины пленки для конкретных применений, обеспечивая оптимальную производительность и долговечность.
Материал слоя
На адгезионные свойства слоев напыленной пленки огромное влияние оказывают химические и физические характеристики используемых материалов.Металлические слои обычно демонстрируют надежную адгезию благодаря присущей им прочности и способности образовывать прочные межмолекулярные связи с подложкой. Такая сильная адгезия имеет решающее значение для приложений, где прочность и долговременные характеристики имеют первостепенное значение, например, для электронных устройств и аэрокосмических компонентов.
В отличие от них,органические материалы как правило, обладают меньшей прочностью на отрыв. Это во многом объясняется их молекулярной структурой, в которой отсутствуют те же когезионные силы, что и в металлах. Органические материалы, такие как полимеры и композиты, часто выбирают за их гибкость и легкость, но за эти преимущества приходится платить снижением адгезии. Например, в автомобильной промышленности, хотя органические покрытия обеспечивают эстетические преимущества и защиту от коррозии, их низкая прочность на отрыв требует тщательного подхода при нанесении для обеспечения надлежащей адгезии.
Тип материала | Характеристики адгезии | Типичные области применения |
---|---|---|
Металлические слои | Сильная адгезия благодаря когезионным силам | Электроника, аэрокосмическая промышленность |
Органические материалы | Низкая прочность на отслаивание, гибкость и легкость | Автомобильные покрытия, упаковка |
Понимание адгезионных свойств различных материалов необходимо для оптимизации характеристик напыляемых пленочных слоев. Выбрав подходящий материал в зависимости от требуемой адгезии и функциональных потребностей, инженеры могут повысить общую эффективность и надежность пленочного слоя в различных областях применения.
Температура и влажность
Условия окружающей среды, в частности температура и влажность, играют важнейшую роль в стабильности и адгезии напыленных пленочных слоев. Высокие температуры могут вызывать тепловое расширение, приводящее к увеличению внутренних напряжений в слое пленки, что может ослабить его адгезию к подложке. Аналогично, повышенный уровень влажности может привести к попаданию влаги на границу раздела между пленкой и подложкой, создавая потенциальный путь для расслоения.
Условие | Влияние на характеристики пленочного слоя |
---|---|
Высокая температура | Увеличивает внутренние напряжения, ослабляет адгезию |
Высокая влажность | Повышает влажность, способствует расслоению. |
Эти факторы окружающей среды не изолированы друг от друга; часто они взаимодействуют, усугубляя ухудшение характеристик пленочного слоя. Например, сочетание высокой температуры и высокой влажности может ускорить процесс потери адгезии, что делает необходимым контроль этих условий как в процессе осаждения, так и при последующем хранении или использовании.
С практической точки зрения, поддержание стабильной и контролируемой среды необходимо для обеспечения долговечности и эффективности напыленных пленочных слоев. Для этого используется специализированное оборудование, такое как камеры для экологических испытаний, которые позволяют точно регулировать температуру и влажность для имитации реальных условий и проверки устойчивости слоев пленки к различным воздействиям окружающей среды.
Введение в сопутствующее оборудование

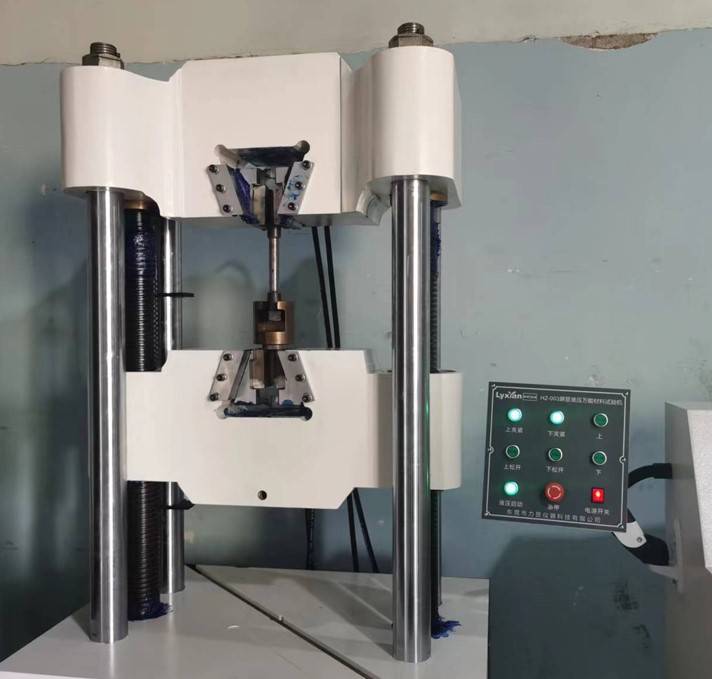

Универсальная машина для испытания материалов
Универсальная машина для испытания материалов (UMTM) является важным инструментом для оценки физических свойств материалов, особенно при проведении испытаний на растяжение, сжатие и сдвиг. Это универсальное устройство оснащено высокоточным датчиком, который точно измеряет силу, прилагаемую во время испытаний, обеспечивая надежные и стабильные результаты. Кроме того, UMTM регистрирует данные о нагрузке и перемещении, что позволяет получить полное представление о поведении материала в различных условиях.
Одной из ключевых особенностей UMTM является возможность установки различных приспособлений, что позволяет проводить испытания в самых разных конфигурациях. Эти приспособления разработаны с учетом конкретных требований к испытаниям, что позволяет адаптировать машину для различных типов материалов и применений. Например, при измерении прочности на отрыв напыленных слоев пленки UMTM может быть оснащен соответствующими приспособлениями для приложения напряжения сдвига или растягивающего усилия, что позволяет имитировать реальные условия и получать точные данные об адгезии пленки к подложке.
Кроме того, надежная конструкция UMTM и передовые системы управления делают его предпочтительным выбором для исследователей и инженеров. Удобный интерфейс и широкие возможности записи данных способствуют эффективной работе и анализу, повышая общую точность и надежность результатов испытаний. В лабораторных условиях или на производстве универсальная машина для испытания материалов является важнейшим инструментом для оценки механических свойств материалов, обеспечивая их соответствие требуемым стандартам и спецификациям.

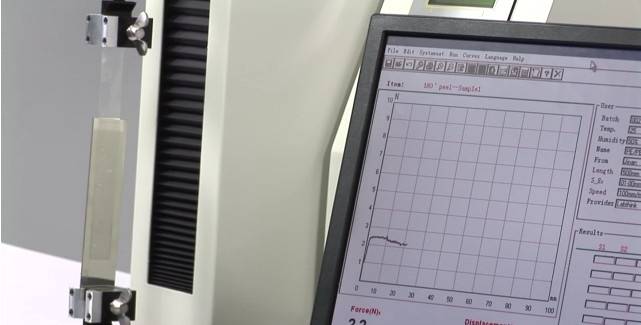

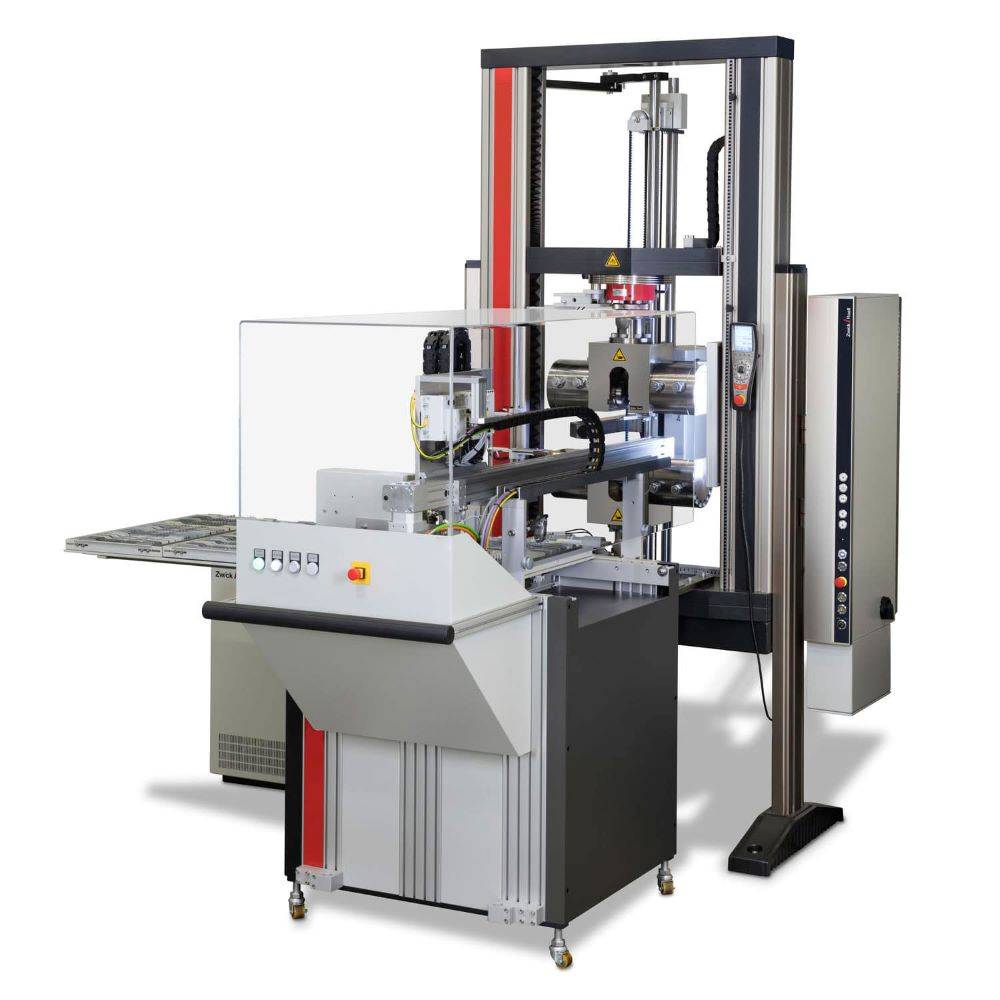

Машина для испытания на растяжение
СайтМашина для испытания на растяжение это специализированное оборудование, предназначенное для оценки прочности материалов при растяжении. Она помогает измерять различные свойства, такие как отслаивание, растяжение и сжатие, которые имеют решающее значение для понимания адгезии и долговечности слоев пленки. Эта машина оснащенагибкая система управления которая позволяет производить точную настройку и использовать несколько режимов испытаний, что дает возможность удовлетворить широкий спектр требований к испытаниям.
Одним из основных применений машины для испытания на растяжение являетсяизмерение прочности на отрыв. Для этого необходимо приложить контролируемое растягивающее усилие для отделения слоя пленки от подложки и зафиксировать усилие, необходимое для разрыва. Способность машины проводить такие испытания с высокой точностью важна для отраслей, где качество адгезии имеет решающее значение, например, в электронике и автомобильных покрытиях.
Кроме того, машина для испытаний на растяжение поддерживаетразличные режимы испытанийвключая Т-образный тест и тест на отслаивание эмали, каждый из которых предназначен для моделирования определенных условий и моделей напряжения. Такая универсальность делает ее незаменимым инструментом для исследователей и инженеров, стремящихся понять и оптимизировать работу пленочных слоев в различных реальных сценариях.
Система управления машинысистема управления еще одна примечательная особенность, позволяющая пользователям точно настраивать такие параметры испытаний, как скорость нагрузки и скорость перемещения. Такой уровень контроля обеспечивает проведение испытаний в стандартных условиях, что позволяет получить надежные и воспроизводимые результаты. Кроме того, надежная конструкция машины и простота управления позволяют использовать ее как в лабораторных условиях, так и на производстве.
В целом, машина для испытаний на растяжение - это универсальный и мощный прибор, который играет важную роль в оценке механических свойств материалов, особенно в контексте адгезии и прочности слоев пленки. Расширенные возможности и множество режимов испытаний делают ее незаменимым инструментом для обеспечения качества и долговечности материалов в различных отраслях промышленности.

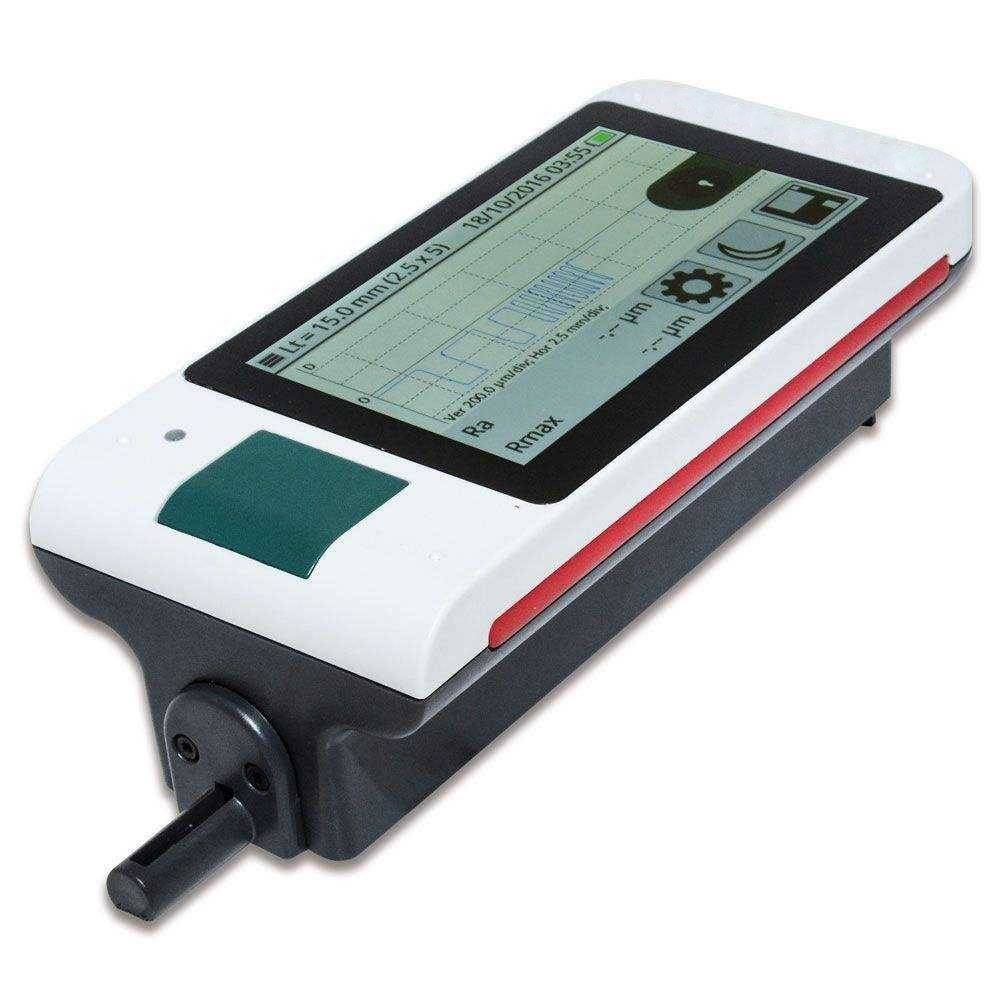

Прибор для измерения шероховатости поверхности
Прибор для измерения шероховатости поверхности - важный инструмент для оценки гладкости поверхности подложки, что напрямую влияет на адгезию слоев пленки. Этот прибор обеспечивает измерения с высоким разрешением, с удивительной точностью фиксируя мельчайшие детали рельефа поверхности. Анализируя эти данные, исследователи и инженеры могут лучше понять, как характеристики поверхности влияют на адгезию пленки, тем самым оптимизируя производительность и долговечность пленочного слоя.
Основные характеристики прибора для измерения шероховатости поверхности включают:
- Высокое разрешение: Прибор способен фиксировать мельчайшие детали поверхности и обеспечивает точные измерения, что очень важно для анализа тонких вариаций, влияющих на адгезию пленки.
- Точные данные топографии поверхности: Прибор генерирует подробные карты поверхности, позволяя провести всесторонний анализ состояния поверхности подложки.
Важность шероховатости поверхности для адгезии пленки невозможно переоценить. Более гладкая подложка обычно приводит к лучшей адгезии, поскольку минимизирует области, где слой пленки может отслоиться. И наоборот, шероховатые поверхности могут создавать зазоры или слабые места, что приводит к снижению прочности при отслаивании. Используя прибор для измерения шероховатости поверхности, можно выявить и устранить эти проблемы, обеспечив оптимальную адгезию и эффективность слоя пленки.
Камера для экологических испытаний
Испытательная камера играет ключевую роль в обеспечении точности и надежности испытаний на прочность при отслаивании благодаря тщательному контролю температуры и влажности в испытательной среде. Эта камера предназначена для поддержания точных и стабильных условий, которые необходимы для долгосрочных экспериментов, где колебания окружающей среды могут существенно повлиять на результаты.
Основные характеристики и возможности
- Контроль температуры: Камера имеет широкий диапазон температурных настроек, что позволяет проводить испытания в различных условиях, имитирующих реальные сценарии. Эта функция очень важна для понимания того, как изменения температуры влияют на адгезионные свойства слоя пленки.
- Регулирование влажности: Помимо температуры, камера также обеспечивает точный контроль влажности. Это особенно важно, поскольку высокий уровень влажности может привести к снижению прочности при отслаивании, поэтому необходимо поддерживать постоянный уровень влажности в течение всего периода испытаний.
- Долгосрочная стабильность: Одной из отличительных особенностей камеры для экологических испытаний является ее способность поддерживать контролируемые условия в течение длительного времени. Такая долгосрочная стабильность гарантирует, что результаты испытаний не будут искажены изменениями окружающей среды, обеспечивая более точную оценку адгезионных свойств слоя пленки.
Применение в стандартизированных испытаниях
Камера для испытаний в условиях окружающей среды играет важную роль в стандартизированных испытаниях на прочность при отслаивании, где последовательность и надежность имеют первостепенное значение. Обеспечивая контролируемую среду, она помогает устранить переменные, которые в противном случае могли бы повлиять на результаты испытаний, тем самым обеспечивая точность и воспроизводимость собранных данных. Такой стандартизированный подход особенно ценен в отраслях, где показатели адгезии имеют решающее значение, например, в электронике, автомобильной и аэрокосмической промышленности.
В целом, испытательная камера для окружающей среды - незаменимое оборудование для тех, кто занимается испытанием прочности на отрыв напыленных слоев пленки. Способность точно контролировать температуру и влажность в сочетании с долгосрочной стабильностью делает ее ключевым компонентом в обеспечении точности и надежности результатов испытаний.
Экспериментальные меры предосторожности
Подготовка образцов
Получение однородного слоя пленки без дефектов имеет первостепенное значение для обеспечения оптимальной адгезии. Этот процесс начинается с тщательной подготовки поверхности подложки. Подложка должна быть тщательно очищена и обработана, чтобы удалить любые загрязнения или неровности, которые могут нарушить адгезию слоя пленки.
Для подложек, требующих более тщательной подготовки, можно использовать такие методы, как прессование порошка. Этот метод предполагает дробление образца на мелкие кусочки, его сушку, а затем измельчение до однородного размера частиц с помощью специализированного оборудования. Затем обработанный порошок прессуется в устойчивый диск, обеспечивая однородность и плотность.
В тех случаях, когда образец уже находится в гранулированном виде, для получения частиц нужного размера можно использовать виброшлифовальную машину. Этот этап очень важен, поскольку он обеспечивает равномерную подготовку образца, что, в свою очередь, повышает адгезионные свойства слоя пленки.
Соблюдение этих строгих этапов подготовки позволяет свести к минимуму вероятность появления дефектов и несоответствий в слое пленки, тем самым повышая общую адгезию и производительность напыленной пленки.
Условия проведения испытаний
Проведение испытаний в контролируемых условиях окружающей среды имеет первостепенное значение для обеспечения точности и надежности измерений прочности при отслаивании. Поддержание постоянной температуры и влажности предотвращает колебания окружающей среды, которые могут исказить результаты испытаний. Это особенно важно, поскольку колебания температуры и влажности могут существенно изменить адгезионные свойства слоя пленки, что приведет к получению противоречивых данных.
Например, повышенная температура может вызвать тепловое расширение, что может привести к ослаблению связи между пленкой и подложкой. И наоборот, высокая влажность может привести к появлению влаги, которая может ослабить адгезионные силы. Чтобы смягчить эти эффекты, необходимо использоватьиспытательная камера которая может точно контролировать и поддерживать необходимые параметры температуры и влажности. Такое оборудование гарантирует, что все образцы будут подвергаться одинаковым условиям окружающей среды, тем самым устраняя внешние переменные и обеспечивая стандартизированную среду для испытаний.
Важность стабильной среды для испытаний трудно переоценить, поскольку она напрямую влияет на воспроизводимость и сопоставимость результатов. Поддерживая стабильные условия, исследователи могут с уверенностью оценить истинную прочность слоя пленки на отрыв, не подвергаясь влиянию изменчивости окружающей среды.
Повторные эксперименты
Чтобы обеспечить точность и надежность измеренной прочности на отслаивание, необходимо провести несколько испытаний и рассчитать средние значения. Такой подход позволяет смягчить влияние случайных ошибок и изменчивости, присущих любой экспериментальной установке.
-
Повторение испытаний: Проведение повторных экспериментов позволяет получить более надежный набор данных, который может выявить тенденции и закономерности, которые не видны при проведении одного испытания. Каждый тест должен проводиться в идентичных условиях для поддержания согласованности.
-
Анализ данных: После сбора данных по нескольким тестам для анализа результатов можно использовать статистические методы, такие как расчет среднего значения, стандартного отклонения и доверительных интервалов. Этот шаг очень важен для понимания точности и воспроизводимости измерений.
-
Минимизация ошибок: Усреднение результатов нескольких испытаний позволяет уменьшить влияние выбросов и случайных ошибок, что приводит к более точному представлению истинной прочности отслоения. Такая методологическая строгость необходима для принятия обоснованных решений на основе экспериментальных данных.
Таким образом, повторные эксперименты являются краеугольным камнем научного тестирования, обеспечивая более полную и надежную оценку прочности на отслаивание.
Безопасная работа
При проведении экспериментов по измерению прочности на отслаивание напыленных слоев пленки необходимо строго придерживаться установленных рабочих процедур. Эти процедуры тщательно разработаны для обеспечения точности измерений и безопасности персонала.
Необходимое защитное оборудование
Ношение необходимого защитного оборудования является неотъемлемым аспектом безопасной работы. Это включает, но не ограничивается следующим:
- Защитные перчатки: Защищают руки от возможного воздействия химических веществ или механических травм.
- Защитные очки: Защищают глаза от летящих осколков или химических брызг.
- Лабораторные халаты: Для защиты одежды и кожи от опасных материалов.
Операционные протоколы
Не менее важно следовать правильным оперативным протоколам. Вот некоторые ключевые шаги, которые следует учитывать:
- Проверка перед операцией: Перед началом испытания убедитесь, что все оборудование работает правильно.
- Правильное обращение: Используйте оборудование в соответствии с рекомендациями производителя, чтобы избежать повреждений или несчастных случаев.
- Аварийные процедуры: Ознакомьтесь с процедурами аварийного отключения и протоколами оказания первой помощи.
Соблюдение этих мер безопасности и рекомендаций по эксплуатации позволит вам обеспечить безопасную и эффективную среду тестирования.
