Внутренняя структура смесителя: руководство по основным компонентам и работе

По своей сути, внутренняя структура промышленного смесителя состоит из смесительной камеры, где два ротора вращаются, чтобы подвергать материалы сдвигу и смешивать их. Этот основной узел поддерживается системами загрузки, уплотнения, контроля температуры, смазки и передачи мощности, которые работают согласованно для достижения гомогенной смеси.

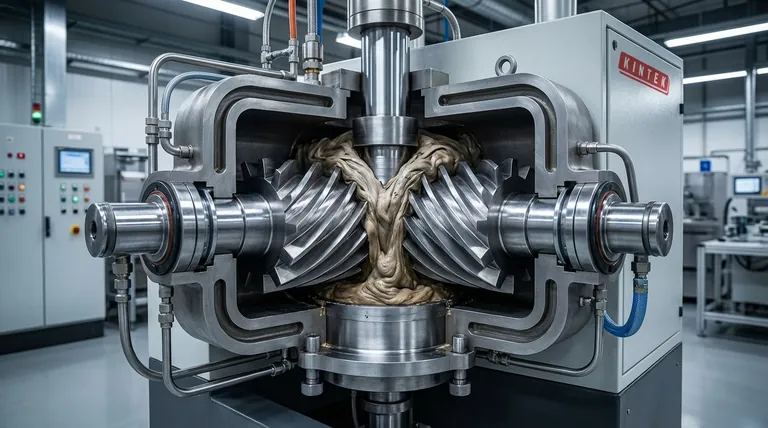

Основная конструкция внутреннего смесителя включает два разнонаправленно вращающихся ротора внутри герметичной камеры с контролем температуры. Взаимодействие между роторами и стенкой камеры создает интенсивное усилие сдвига и смешивания, необходимое для таких материалов, как резина и пластик.

Основные компоненты: Камера и роторы

Основная работа смесителя происходит внутри смесительной камеры под действием роторов. Эти два компонента определяют фундаментальную способность машины.

Смесительная камера

Смесительная камера — это основной корпус, который удерживает материал во время обработки. Обычно она состоит из двух С-образных половин, соединенных вместе.

Ключевой особенностью является двойная циркуляционная водяная рубашка, встроенная в стенки камеры. Это позволяет осуществлять как охлаждение, так и нагрев, обеспечивая критически важный контроль температуры, необходимый для различных процессов смешивания.

Роторы

Роторы — это основные рабочие элементы внутри камеры. Их два, и они спроектированы так, чтобы вращаться относительно друг друга.

Часто роторы вращаются с разными скоростями. Эта разница в скорости в сочетании с геометрией роторов и стенки камеры создает высокие силы сдвига, необходимые для пластификации и тщательного смешивания материала.

Системы поддержки и удержания

Для эффективной работы основные компоненты требуют систем для загрузки, создания давления и удержания материала.

Верхний и нижний плунжеры (болты)

Термин «плунжеры» (болты) в данном контексте относится к механизмам загрузки и выгрузки. Верхний плунжер, часто называемый нагнетателем или поршнем, давит на материал в камере, обеспечивая его контакт с роторами.

Нижний плунжер функционирует как разгрузочная дверца, которая открывается, чтобы позволить смешанной порции быть удаленной из камеры.

Уплотнительное устройство

Уплотнительное устройство имеет решающее значение для любого внутреннего смесителя. Эти уплотнения расположены там, где валы роторов выходят из смесительной камеры.

Их цель — предотвратить утечку материала и попадание загрязняющих веществ в смесь. Правильное уплотнение необходимо как для безопасности, так и для качества продукции.

Понимание эксплуатационных компромиссов

Хотя конструкция надежна, ее эффективность зависит от управления ключевыми рабочими параметрами и прогнозирования износа.

Проблема контроля температуры

Интенсивное сдвиговое воздействие роторов генерирует значительное количество тепла трения. Система охлаждения должна быть достаточно мощной, чтобы противодействовать этому теплу и предотвратить пригорание материала.

И наоборот, некоторым материалам требуется начальный нагрев в начале цикла для их размягчения. Система должна быть достаточно отзывчивой, чтобы точно управлять этим балансом.

Износ роторов и уплотнений

Роторы и стенки камеры подвержены интенсивному абразивному и коррозионному износу, особенно при переработке наполненных составов. Со временем этот износ может снизить эффективность смесителя.

Аналогично, уплотнения роторов являются компонентами с высоким уровнем износа. Выход уплотнения из строя может привести к дорогостоящей утечке материала и простою для ремонта. Регулярный осмотр и техническое обслуживание являются обязательными.

Ключевые соображения по эксплуатации смесителя

Чтобы применить эти знания, сосредоточьтесь на том, как эти компоненты влияют на ваши конкретные цели.

• Если ваш основной фокус — постоянство процесса: Уделяйте пристальное внимание системе охлаждения/нагрева для поддержания точного контроля температуры на протяжении всего цикла смешивания.
• Если ваш основной фокус — долговечность машины: Внедрите строгий график технического обслуживания системы смазки и регулярно проверяйте уплотнительные устройства на предмет износа.
• Если ваш основной фокус — эффективность смешивания: Поймите, как роторы и усилие верхнего плунжера (нагнетателя) работают вместе для создания необходимого сдвигового воздействия для вашего конкретного материала.

В конечном счете, каждый компонент внутри смесителя спроектирован для совместной работы, чтобы превратить сырье в однородный, высококачественный продукт.

Сводная таблица:

Компонент	Основная функция	Ключевое соображение
Смесительная камера	Содержит материал; с контролем температуры через водяную рубашку.	Критически важна для точного теплового управления.
Роторы	Два разнонаправленно вращающихся элемента, которые подвергают материалы сдвигу и смешивают их.	Различная скорость и геометрия определяют эффективность смешивания.
Верхний плунжер (нагнетатель)	Создает давление на материал, обеспечивая контакт с роторами.	Влияет на силу сдвига и интенсивность смешивания.
Уплотнительное устройство	Предотвращает утечку материала и загрязнение на валах роторов.	Компонент с высоким уровнем износа, требующий регулярного обслуживания.
Нижний плунжер (дверца)	Выгружает готовую смешанную порцию из камеры.	Обеспечивает полное и чистое удаление порции.
