Что такое металлическое напыление? Руководство по высококачественному осаждению тонких пленок

По своей сути, металлическое напыление — это метод физического осаждения из паровой фазы (PVD), используемый для нанесения исключительно тонких и однородных покрытий. Оно осуществляется в вакууме путем бомбардировки твердого исходного материала, известного как мишень, энергичными ионами из плазмы. Это высокоэнергетическое столкновение физически выбивает атомы из мишени, которые затем перемещаются и осаждаются на подложке, образуя плотную, высококачественную пленку.

Напыление лучше всего понимать не как химический или термический процесс, а как высококонтролируемую технику конструирования на атомном уровне. Оно использует физический импульс ионов в плазме для разборки исходного материала атом за атомом и его повторной сборки в виде нетронутой пленки на новой поверхности.

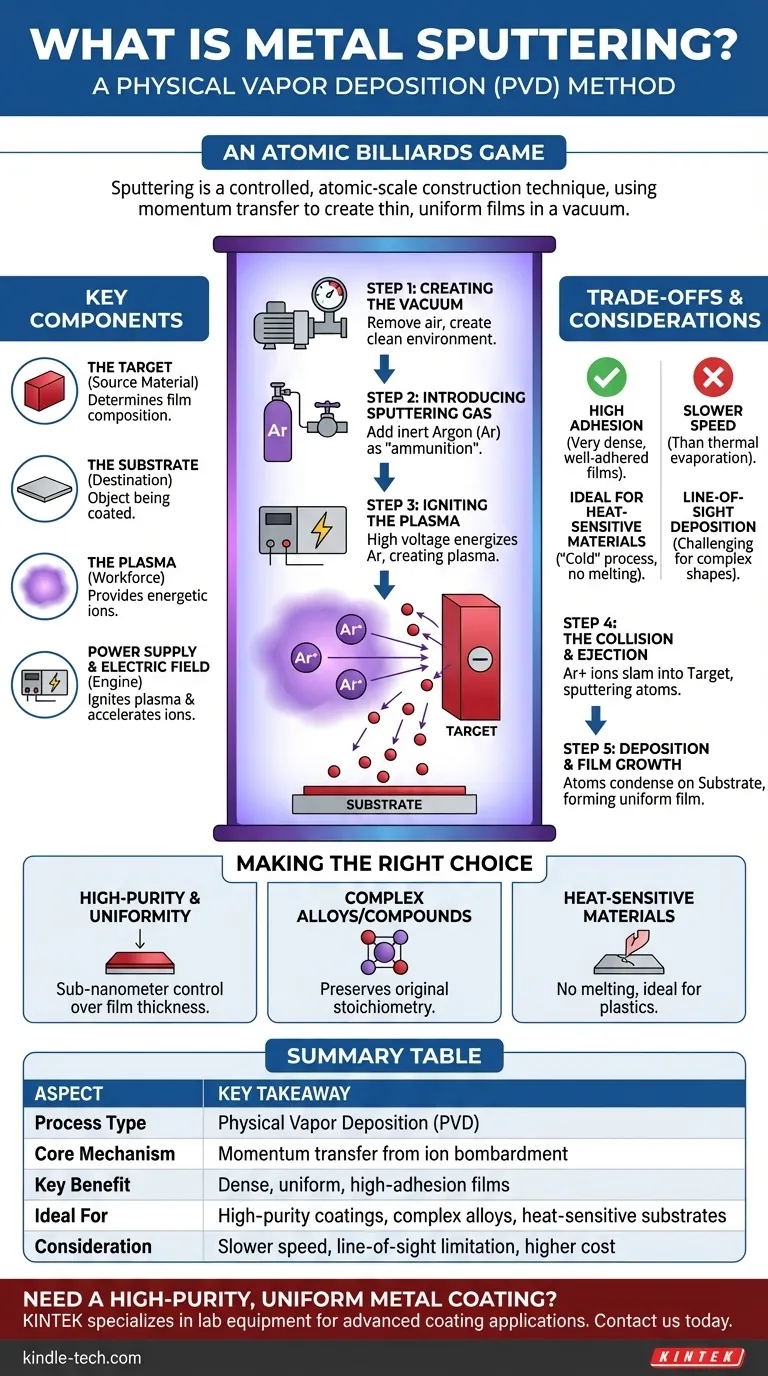

Как работает напыление: игра в атомный бильярд

Напыление — это точный, многоступенчатый процесс, который происходит внутри герметичной вакуумной камеры. Основной принцип — передача импульса, когда одна частица ударяет другую и заставляет ее двигаться.

Шаг 1: Создание вакуумной среды

Сначала мишень (металл, подлежащий напылению) и подложка (объект, подлежащий покрытию) помещаются в камеру. Почти весь воздух откачивается для создания вакуума.

Этот вакуум критически важен, потому что он удаляет атмосферные газы, которые могут загрязнить пленку, и гарантирует, что распыленные атомы могут свободно перемещаться от мишени к подложке, не сталкиваясь с нежелательными частицами.

Шаг 2: Введение распыляющего газа

Затем в камеру вводится небольшое, точно контролируемое количество инертного газа, обычно аргона (Ar). Этот газ не реактивен и будет служить "боеприпасами" для процесса.

Шаг 3: Зажигание плазмы

Между мишенью и подложкой подается высокое напряжение, при этом мишень действует как отрицательный электрод (катод). Это сильное электрическое поле ионизирует аргон.

Энергия отрывает электроны от атомов аргона, создавая смесь свободных электронов и положительно заряженных ионов аргона (Ar+). Этот энергичный, ионизированный газ известен как плазма.

Шаг 4: Столкновение и выброс

Положительно заряженные ионы аргона мощно ускоряются электрическим полем и врезаются в отрицательно заряженную поверхность материала мишени.

Этот удар является чистой передачей импульса. Ион аргона ударяет мишень с достаточной силой, чтобы выбить или "распылить" отдельные атомы с поверхности мишени.

Шаг 5: Осаждение и рост пленки

Выбитые атомы мишени перемещаются в паровом потоке через вакуумную камеру. Достигнув более холодной подложки, они конденсируются на ее поверхности.

Со временем эти атомы нарастают слой за слоем, образуя тонкую, плотную и очень однородную пленку с определенными, желаемыми свойствами.

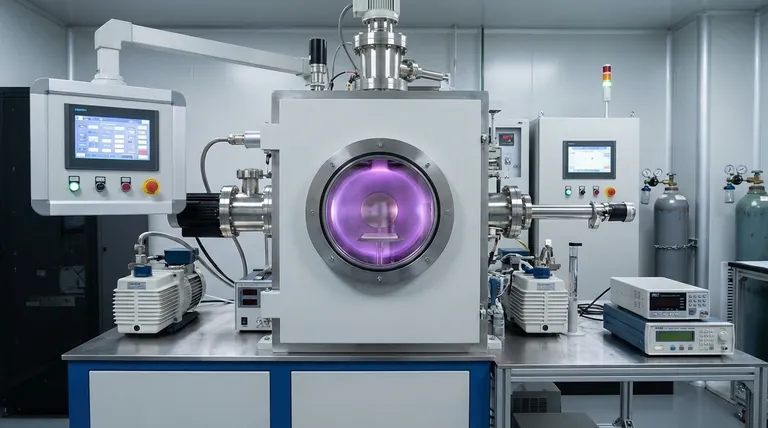

Основные компоненты системы напыления

Понимание функции каждого компонента проясняет, насколько точно контролируется процесс.

Мишень (Исходный материал)

Это блок или пластина из чистого материала, который вы хотите осадить, такого как титан, алюминий, золото или определенный сплав. Состав мишени напрямую определяет состав конечной пленки.

Подложка (Пункт назначения)

Это объект, который покрывается. Подложки могут варьироваться от кремниевых пластин и стеклянных панелей до пластиковых компонентов и медицинских имплантатов.

Плазма (Рабочая сила)

Плазма обеспечивает энергичные ионы, которые выполняют физическую работу по распылению. Плотность и энергия плазмы являются ключевыми переменными, используемыми для контроля скорости осаждения.

Источник питания и электрическое поле (Двигатель)

Источник питания создает напряжение, которое как зажигает плазму, так и ускоряет ионы к мишени. Во многих современных системах магниты также используются за мишенью (магнетронное напыление) для улавливания электронов, что значительно повышает эффективность плазмы и позволяет достигать более высоких скоростей напыления при более низких давлениях.

Понимание компромиссов и соображений

Напыление — мощная техника, но она подходит не для каждого применения. Понимание ее ограничений является ключом к эффективному использованию.

Высокая адгезия, более низкая скорость

Распыленные атомы достигают подложки со значительной кинетической энергией, что помогает им образовывать очень плотную и хорошо прилегающую пленку. Однако процесс, как правило, медленнее, чем другие методы, такие как термическое испарение.

Осаждение по прямой видимости

Распыленные атомы движутся по относительно прямым линиям от мишени к подложке. Это может затруднить равномерное покрытие сложных, трехмерных форм без сложного вращения и манипулирования подложкой.

Сложность процесса и стоимость

Напыление требует вакуумной камеры, высоковольтных источников питания и точного контроля расхода газа. Начальная стоимость оборудования и эксплуатационная сложность выше, чем у более простых методов нанесения покрытий, таких как гальваника или покраска.

Правильный выбор для вашей цели

Решение об использовании напыления полностью зависит от требуемых свойств конечной пленки.

• Если ваша основная цель — высокочистые и однородные покрытия: Напыление обеспечивает исключительный, субнанометровый контроль толщины и состава пленки на больших площадях поверхности.
• Если ваша основная цель — покрытие сложными сплавами или соединениями: Напыление превосходно, потому что оно обычно сохраняет исходную стехиометрию материала мишени в осажденной пленке.
• Если ваша основная цель — покрытие термочувствительных материалов: Напыление — это "холодный" процесс, который не требует плавления исходного материала, что делает его идеальным для деликатных подложек, таких как пластмассы или электроника.

В конечном итоге, выбор напыления — это стратегическое решение, направленное на приоритет качества, чистоты и адгезии пленки над скоростью осаждения или начальными затратами.

Сводная таблица:

Аспект	Ключевой вывод
Тип процесса	Физическое осаждение из паровой фазы (PVD)
Основной механизм	Передача импульса от ионной бомбардировки в плазме
Ключевое преимущество	Плотные, однородные пленки с высокой адгезией
Идеально для	Высокочистые покрытия, сложные сплавы, термочувствительные подложки
Соображение	Более низкая скорость осаждения, ограничение прямой видимости, более высокая стоимость оборудования
