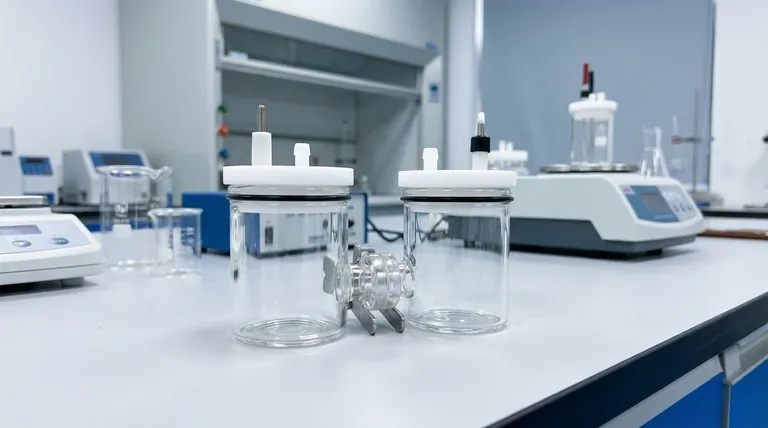

Каковы характеристики отверстий на электролитической ячейке? Руководство по размерам и конфигурациям портов

Характеристики отверстий электролитической ячейки не являются универсальными, поскольку они разработаны для соответствия конкретному типу ячейки и ее предполагаемому эксперименту. Однако два стандартных диаметра преобладают в большинстве конструкций: порты 6,2 мм обычно используются для электродов, в то время как меньшие порты 3,2 мм предназначены для входа и выхода газа. Точное количество и расположение этих отверстий зависят от того, является ли ячейка стандартной герметичной моделью, H-образным типом или индивидуальной конфигурацией.

Основной принцип, который необходимо понять, заключается в том, что конфигурация портов ячейки диктуется ее функцией. Количество и размер отверстий целенаправленно разработаны для размещения необходимых компонентов для конкретной электрохимической установки, таких как рабочие электроды, линии подачи газа и электроды сравнения.

Расшифровка стандартных конфигураций портов

Чтобы выбрать правильную ячейку, вы должны сначала понять назначение общих размеров и расположений портов. Конфигурация является прямым отражением экспериментальных требований.

Назначение каждого размера порта

Два наиболее распространенных диаметра отверстий выполняют различные функции.

• Порты 6,2 мм: Это стандартный размер для размещения большинства рабочих, вспомогательных и электродов сравнения. Типичная установка требует как минимум трех таких больших портов. Некоторые конструкции также используют этот размер для капилляра Луггина.

• Порты 3,2 мм: Эти меньшие отверстия специально разработаны для управления газом. Одно обычно используется в качестве входа газа для барботирования электролита (например, N₂ или O₂), в то время как другое служит выходом или вентиляцией газа.

Конфигурация для стандартных герметичных ячеек

Общая "стандартная" конфигурация для универсальной герметичной электролитической ячейки состоит из пяти отверстий.

Эта установка обычно включает три порта 6,2 мм для трехэлектродной системы и два порта 3,2 мм для управления газовой средой.

Конфигурация для негерметичных ячеек

Для более простых, негерметичных применений, где не требуется контроль газа, конфигурация часто минимальна.

Эти ячейки могут иметь всего три порта 6,2 мм для удержания основных электродов.

Специализированные типы ячеек и их расположение

Более сложные эксперименты требуют более сложных конструкций ячеек, таких как H-образная ячейка, которая разделяет анодный и катодный отсеки. Они имеют более сложные и асимметричные расположения портов.

H-образные ячейки с обменной мембраной

Эти двухкамерные ячейки предназначены для раздельного хранения продуктов реакции. В результате конфигурация портов несимметрична.

Одна сторона обычно оснащена двумя электродными портами 6,2 мм и двумя газовыми портами 3,2 мм. Другая сторона имеет один электродный порт 6,2 мм и два газовых порта 3,2 мм.

Трехкамерные H-образные ячейки

Для еще большего разделения и контроля трехкамерная H-образная ячейка добавляет центральный отсек, причем каждая камера имеет свой собственный набор портов.

• Боковая камера 1: Два электродных порта 6,2 мм и два газовых порта 3,2 мм.
• Средняя камера: Один электродный порт 6,2 мм и два газовых порта 3,2 мм.
• Боковая камера 2: Один электродный порт 6,2 мм и два газовых порта 3,2 мм.

Критический фактор: Кастомизация

Повторяющаяся тема среди производителей и конструкций ячеек — это доступность индивидуальных конфигураций. Стандартные макеты — это отправная точка, а не жесткое ограничение.

Почему кастомизация распространена

Стандартные конфигурации разработаны для наиболее распространенных экспериментальных установок. Однако электрохимия — это разнообразная область, и исследователи часто используют нестандартные электроды, требуют дополнительных портов для датчиков (таких как pH-метры или термопары) или имеют уникальные потребности в отборе проб, которые стандартный макет не может удовлетворить.

Когда запрашивать индивидуальные спецификации

Не предполагайте, что вы должны адаптировать свой эксперимент к стандартной ячейке. Если ваша запланированная установка включает компоненты, которые не соответствуют общим размерам портов 6,2 мм или 3,2 мм, или если вам требуется больше отверстий, чем предоставляет стандартная модель, вам следует запросить индивидуальную конфигурацию у поставщика.

Подбор ячейки под ваши экспериментальные нужды

Выбор ячейки в конечном итоге сводится к конкретным компонентам и процессам, которые требуются вашему исследованию. Используйте следующие рекомендации для принятия обоснованного решения.

• Если ваша основная цель — стандартный трехэлектродный эксперимент: Герметичная ячейка с тремя электродными портами 6,2 мм и двумя газовыми портами 3,2 мм является наиболее распространенной и универсальной отправной точкой.
• Если ваша основная цель — разделение анодных и катодных процессов: Необходима H-образная ячейка, и вы должны тщательно проверить, соответствует ли расположение портов на каждой стороне компонентам, которые вы собираетесь использовать.
• Если ваша основная цель — использование нестандартного оборудования или датчиков: Предположите, что кастомизация возможна, и свяжитесь с производителем, указав размеры ваших конкретных компонентов и требования.

В конечном итоге, понимание функции каждого порта является ключом к выбору правильной ячейки для вашего исследования.

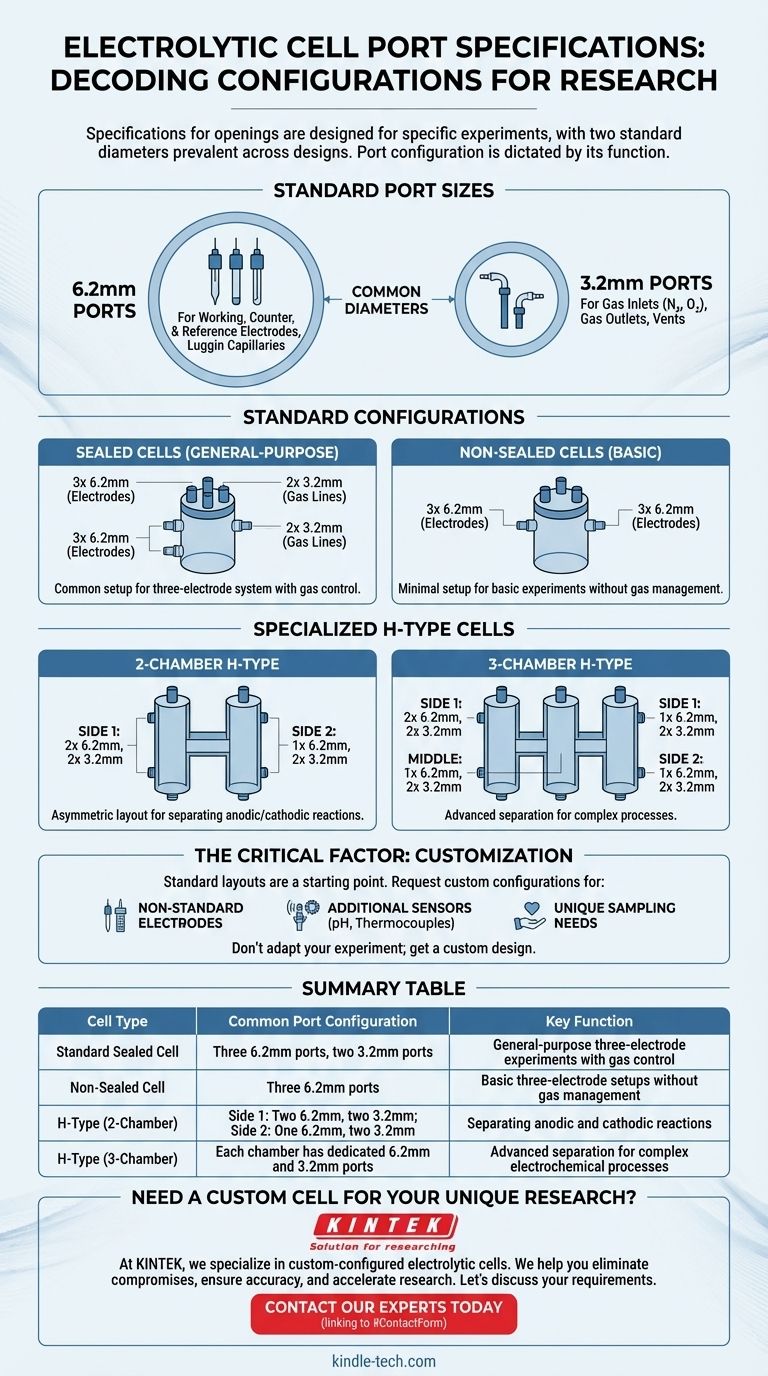

Сводная таблица:

Тип ячейки	Общая конфигурация портов	Ключевая функция
Стандартная герметичная ячейка	Три порта 6,2 мм, два порта 3,2 мм	Универсальные трехэлектродные эксперименты с контролем газа
Негерметичная ячейка	Три порта 6,2 мм	Базовые трехэлектродные установки без управления газом
H-образная (2-камерная)	Сторона 1: Два 6,2 мм, два 3,2 мм; Сторона 2: Один 6,2 мм, два 3,2 мм	Разделение анодных и катодных реакций
H-образная (3-камерная)	Каждая камера имеет выделенные порты 6,2 мм и 3,2 мм	Расширенное разделение для сложных электрохимических процессов
