Каковы свойства хладагентов, используемых в ультранизкотемпературных морозильниках? Достижение надежной работы при -86°C

По своей сути, хладагенты, используемые в ультранизкотемпературных (УНТ) морозильниках, представляют собой специализированные газообразные соединения, выбранные за их способность легко сжижаться при определенных условиях. Они определяются такими свойствами, как высокая критическая температура и низкое критическое давление, что позволяет им эффективно поглощать и выделять тепло. Наиболее распространенные современные хладагенты для этих применений включают природные углеводороды, такие как R170 (этан) и R290 (пропан), а также фторуглероды, такие как R23 (трифторметан).

Основная проблема достижения сверхнизких температур решается не одним «супер» хладагентом. Вместо этого в УНТ-морозильниках используется многоступенчатая «каскадная» система, в которой две или более отдельных холодильных контура работают в тандеме, каждый из которых оптимизирован для определенного температурного диапазона.

Основные свойства хладагентов

Чтобы понять, почему выбираются конкретные жидкости, мы должны сначала рассмотреть идеальные характеристики, необходимые для любого холодильного цикла. Эти свойства определяют эффективность, безопасность и действенность всей системы.

Высокая критическая температура

Критическая температура — это самая высокая температура, при которой газ может быть снова превращен в жидкость просто путем приложения давления. Высокая критическая температура гарантирует, что хладагент может быть легко сжижен в конденсаторе с использованием окружающего воздуха или воды, что является важным шагом в выделении поглощенного им тепла.

Низкое критическое давление

Это минимальное давление, необходимое для сжижения газа при его критической температуре. Более низкое критическое давление означает, что компрессору системы не нужно работать так усердно, что приводит к большей энергоэффективности и снижению механической нагрузки на компоненты.

Безопасность и низкая токсичность

Поскольку эти системы работают в лабораториях и медицинских учреждениях, хладагенты должны иметь ограниченные профили опасности и токсичности. Это минимизирует риск для персонала и окружающей среды в случае утечки.

Как каскадные системы достигают сверхнизких температур

Один хладагент не может эффективно преодолеть огромный температурный разрыв между теплым помещением и -86°C. УНТ-морозильники решают эту проблему, используя две независимые, но термически связанные холодильные системы.

Первая ступень (высокотемпературный контур)

Этот начальный контур функционирует как стандартный морозильник. Он использует хладагент, такой как R290 (пропан), для поглощения тепла из второго контура, эффективно предварительно охлаждая его. Его задача состоит не в охлаждении самой камеры, а в создании более холодной среды для работы следующей ступени.

Вторая ступень (низкотемпературный контур)

Этот контур производит окончательную сверхнизкую температуру внутри морозильной камеры. Он использует хладагент с гораздо более низкой температурой кипения, такой как R170 (этан) или R23 (трифторметан). Этот контур поглощает тепло изнутри морозильника и передает его на первую ступень, которая затем выводит его в помещение.

Понимание компромиссов

Выбор хладагентов включает балансирование производительности с экологическими и эксплуатационными соображениями. Современные достижения в значительной степени сосредоточены на оптимизации этого баланса.

Воздействие на окружающую среду

Старые хладагенты (ХФУ и ГХФУ) оказывали разрушительное воздействие на озоновый слой и обладали высоким потенциалом глобального потепления. Современные УНТ-морозильники перешли на природные хладагенты, такие как R170 и R290, именно потому, что они оказывают незначительное влияние на озоновый слой и имеют очень низкий потенциал глобального потепления.

Энергоэффективность

Выбор хладагента напрямую связан с потреблением энергии. Постоянные улучшения как в технологии компрессоров, так и в термодинамических свойствах этих жидкостей делают УНТ-морозильники значительно более энергоэффективными, снижая как эксплуатационные расходы, так и их углеродный след.

Механика системы

Производительность хладагента зависит от физической системы. Тепло обычно отводится через конденсаторы с воздушным охлаждением — медные или медно-алюминиевые змеевики — с потоком воздуха, создаваемым вентиляторами. Критический охлаждающий эффект происходит, когда жидкий хладагент высокого давления расширяется через капиллярные трубки, вызывая быстрое падение температуры и давления.

Правильный выбор для вашей цели

Понимание этих принципов позволяет вам выбрать устройство, исходя из ваших основных целей.

• Если ваш основной акцент делается на экологической устойчивости: Отдавайте предпочтение морозильникам, использующим природные хладагенты с низким ПГП, такие как R170 и R290.
• Если ваш основной акцент делается на снижении эксплуатационных расходов: Ищите модели, которые сочетают современные, энергоэффективные хладагенты с передовой технологией компрессоров.
• Если ваш основной акцент делается на производительности и надежности: Выбирайте системы с надежными каскадными конструкциями и компонентами, разработанными для работы с конкретными давлениями их назначенных хладагентов.

В конечном итоге, эффективный УНТ-морозильник — это сбалансированная система, в которой химические свойства хладагентов идеально соответствуют механической конструкции оборудования.

Сводная таблица:

Свойство	Почему это важно для УНТ-морозильников	Распространенные хладагенты
Высокая критическая температура	Обеспечивает эффективное выделение тепла и сжижение в конденсаторе.	R290 (пропан), R23
Низкое критическое давление	Снижает нагрузку на компрессор, повышая энергоэффективность и долговечность.	R170 (этан), R290
Низкая температура кипения	Позволяет системе достигать сверхнизких температур (например, -86°C).	R170 (этан), R23
Низкое воздействие на окружающую среду	Современные устройства используют природные хладагенты с низким потенциалом глобального потепления (ПГП).	R170, R290

Оптимизируйте хранение в вашей лаборатории с помощью опыта KINTEK. Выбор правильного ультранизкотемпературного морозильника имеет решающее значение для целостности ваших чувствительных образцов, ваших затрат на электроэнергию и ваших целей в области устойчивого развития. Как ваш партнер в области лабораторного оборудования, KINTEK может помочь вам разобраться в технических характеристиках — от свойств хладагентов до конструкции каскадной системы — чтобы найти идеальное решение для УНТ-хранения для ваших конкретных потребностей в исследованиях, биобанкинге или фармацевтическом хранении.

Давайте обсудим ваши требования и найдем наиболее эффективный и надежный УНТ-морозильник для вашей лаборатории. Свяжитесь с нашими экспертами сегодня для получения персональной консультации!

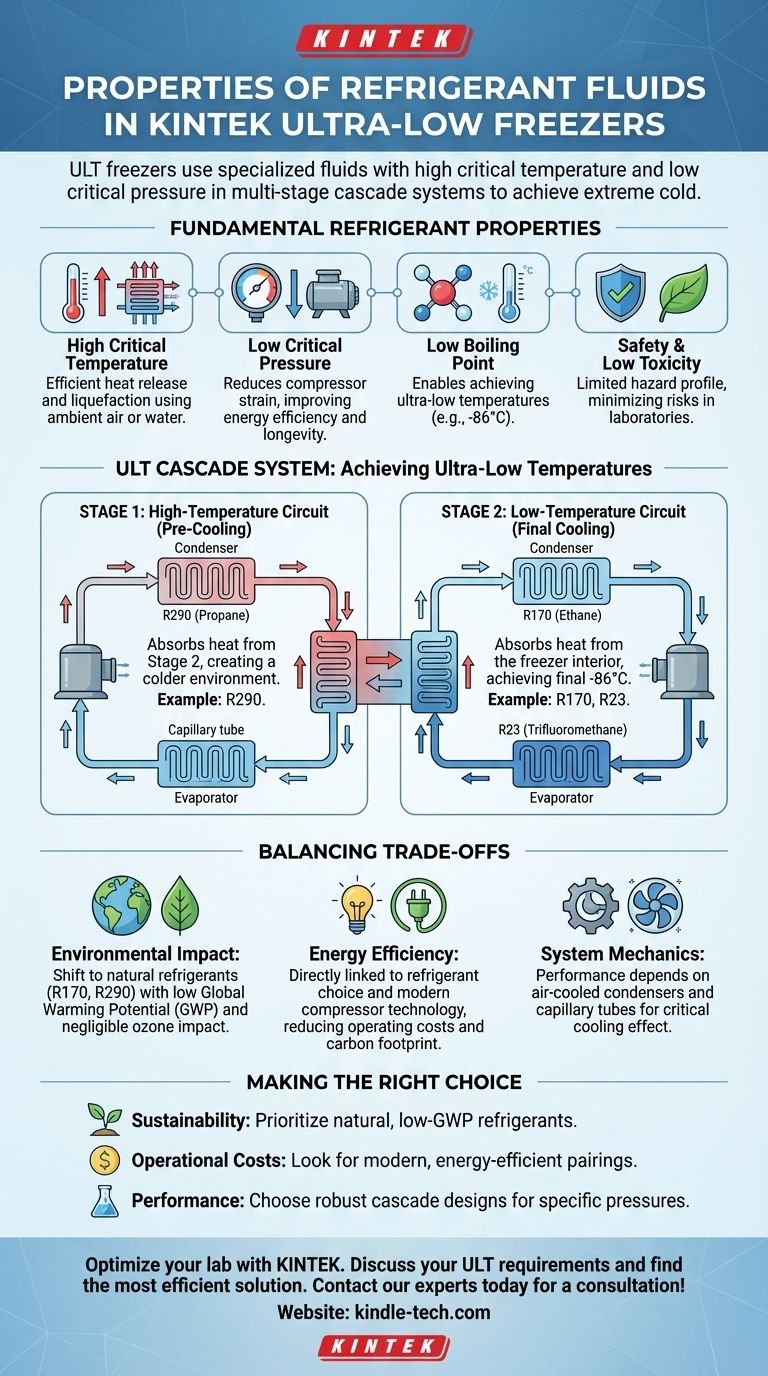

Визуальное руководство
