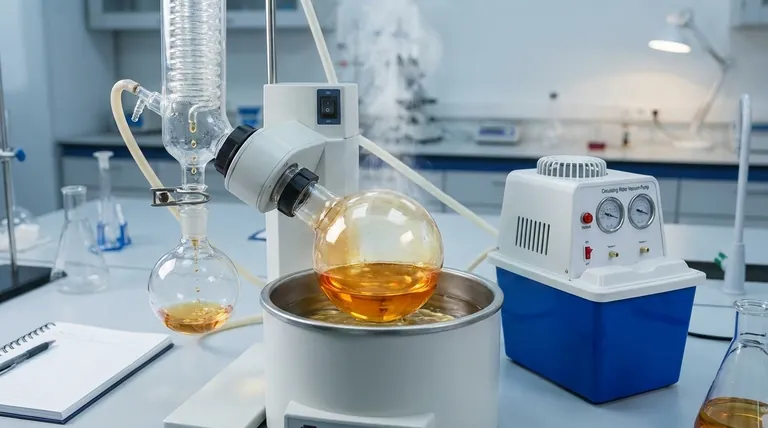

Как работает ротационный испаритель? Руководство по бережному и эффективному удалению растворителей

По своей сути, ротационный испаритель, или «ротовап», представляет собой устройство, предназначенное для бережного и эффективного удаления растворителей из образца. Он достигает этого, сочетая три ключевых принципа: снижение давления с помощью вакуума для понижения точки кипения растворителя, вращение образца для увеличения его площади поверхности и применение мягкого нагрева для облегчения испарения.

Истинное назначение ротовапа — не просто выпаривать жидкость. Это прецизионный инструмент для отделения летучего растворителя от нелетучего образца без повреждения или деградации целевого соединения с использованием низкотемпературного испарения с большой площадью поверхности под вакуумом.

Цель: Почему бы просто не вскипятить?

Основная проблема во многих химических процессах — выделение желаемого соединения из растворителя, в котором оно растворено. Простое нагревание смеси для выпаривания растворителя часто является плохим выбором, поскольку высокие температуры могут легко разрушить или изменить деликатные органические молекулы, сделав вашу работу бесполезной.

Ротовап был изобретен для решения именно этой проблемы. Он позволяет быстро испарять при комнатной температуре или с минимальным нагревом, сохраняя целостность соединения, которое вы хотите сохранить.

Разбор процесса: Четыре ключевых действия

Эффективность ротовапа обусловлена четырьмя различными действиями, работающими в идеальной гармонии. Понимание каждого из них позволяет точно контролировать процесс.

1. Вращение увеличивает площадь поверхности

Процесс начинается с вашего образца в круглодонной колбе. Эта испарительная колба прикреплена к ротовапу и вращается двигателем, обычно со скоростью 50-200 об/мин.

Это вращение критически важно. Оно выталкивает жидкость вверх и вокруг внутренних стенок колбы, создавая постоянно обновляющуюся тонкую пленку. Это значительно увеличивает площадь поверхности жидкости, подвергающейся воздействию вакуума, делая испарение намного быстрее и эффективнее, чем это было бы в статическом объеме.

2. Вакуум понижает температуру кипения

Это центральный научный принцип, лежащий в основе ротовапа. Вакуумный насос подключается к системе, которая удаляет воздух и снижает внутреннее давление.

Давление и температура кипения напрямую связаны. На уровне моря вода кипит при 100°C (212°F). На высокой горе, где давление воздуха ниже, вода кипит при более низкой температуре. Вакуум в ротовапе создает среду чрезвычайно низкого давления, которая может снизить температуру кипения растворителя на 40-60°C и более. Именно это позволяет испарять без разрушительного нагрева.

3. Мягкий нагрев обеспечивает энергию

Хотя вакуум понижает температуру кипения, испарение все еще требует энергии (скрытая теплота парообразования). Эта энергия подается нагревательной баней, обычно заполненной водой.

Вращающаяся колба частично погружена в эту баню, которая обеспечивает мягкий, постоянный и низкоуровневый нагрев. Поскольку температура кипения уже была резко снижена вакуумом, температура бани может поддерживаться низкой, часто около 30-50°C, что безопасно для большинства органических соединений.

4. Конденсация возвращает растворитель

По мере испарения растворителя из тонкой пленки внутри вращающейся колбы пар поднимается в конденсатор. Это стеклянная спираль с большой площадью поверхности, которая активно охлаждается циркулирующей жидкостью (например, холодной водопроводной водой или специальным охладителем).

Когда теплый пар растворителя попадает на холодную поверхность конденсатора, он быстро охлаждается и снова превращается в жидкость. Затем гравитация отводит сконденсированный, очищенный растворитель в отдельную приемную колбу, эффективно отделяя его от исходного образца.

Понимание компромиссов и распространенных ошибок

Хотя ротовап очень эффективен, для правильной работы с ним требуются навыки. Непонимание взаимодействия его компонентов может привести к плохим результатам или потере образца.

Выброс и пенообразование

Если вакуум применяется слишком агрессивно или вращение не запускается первым, растворитель может бурно кипеть, что называется выбросом. Это может привести к разбрызгиванию неочищенного образца непосредственно в конденсатор и приемную колбу, загрязняя все и вызывая значительные потери. Всегда начинайте вращение перед подачей вакуума.

Установка неправильного уровня вакуума

Распространенная ошибка — применение слишком сильного вакуума («жесткий вакуум»). Хотя это максимально снижает температуру кипения, это также может привести к испарению низкокипящих соединений внутри вашего образца вместе с растворителем. Ключ в том, чтобы найти уровень вакуума, который достаточно низок для эффективного удаления растворителя, но не настолько низок, чтобы вы потеряли свой продукт.

Герметичность — это все

Вся система зависит от поддержания постоянного вакуума. Изношенные или грязные уплотнения на вращающемся соединении или стеклянных соединениях вызовут утечки. Утечка заставляет вакуумный насос работать усерднее и делает невозможным поддержание стабильной, низкой температуры кипения, что приводит к медленному и неэффективному процессу.

Правильный выбор для вашей цели

Освоение ротовапа заключается в балансировании переменных — скорости вращения, нагрева и глубины вакуума — в соответствии с вашей конкретной целью.

• Если ваша основная цель — скорость: Используйте умеренный вакуум и температуру бани примерно на 20°C выше целевой точки кипения вашего растворителя. Более быстрое вращение также увеличит скорость испарения.
• Если ваша основная цель — защита очень чувствительного соединения: Используйте более слабый вакуум и максимально низкую температуру бани, даже если процесс займет больше времени. Главное — бережность.
• Если ваша основная цель — высокочистая регенерация растворителя: Убедитесь, что ваш конденсатор очень холодный (по крайней мере на 20°C холоднее точки кипения растворителя под вакуумом), чтобы гарантировать эффективное улавливание всего пара.

Понимая, как эти компоненты работают вместе, вы превращаете ротовап из простой машины в мощный инструмент для точного разделения.

Сводная таблица:

Ключевой компонент	Функция	Ключевое преимущество
Вращение	Вращает колбу для создания тонкой пленки	Увеличивает площадь поверхности для более быстрого испарения
Вакуум	Снижает внутреннее давление	Резко снижает температуру кипения растворителя
Нагревательная баня	Обеспечивает мягкий, постоянный нагрев	Подает энергию для испарения при низких температурах
Конденсатор	Охлаждает пары растворителя	Улавливает очищенный растворитель в отдельную колбу
