Транспорт водяных паров при лиофилизации
Сублимация и вакуумные условия
В процессе сублимационной сушки лед переходит из твердого состояния в газообразное, минуя жидкую фазу, под совместным воздействием вакуума и нагрева полки. В результате этого превращения образуется водяной пар, который при типичном диапазоне давления лиофилизации не может быть эффективно удален обычными вакуумными насосами. Неспособность этих насосов справиться с образовавшимся водяным паром приводит к необходимости установки конденсатора, обычно называемого холодной ловушкой.

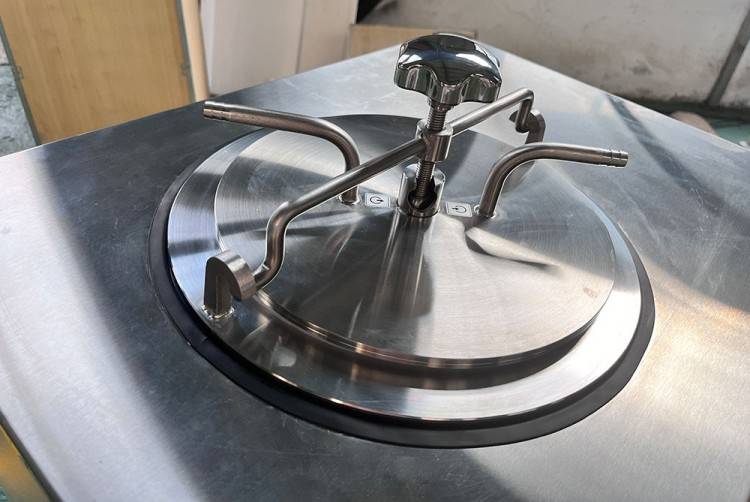

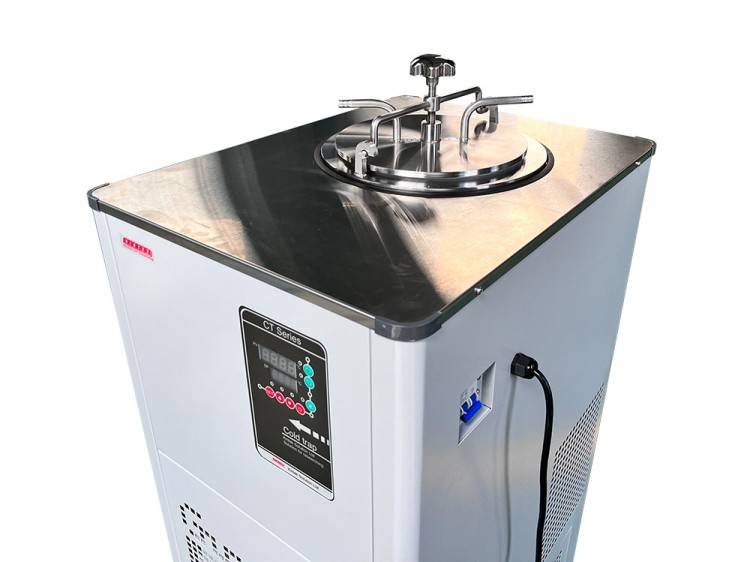

Холодная ловушка - важнейший компонент установки для лиофилизации, предназначенный для улавливания и конденсации водяного пара, образующегося в процессе сублимации. Без этого специализированного оборудования вакуумная система была бы перегружена, что привело бы к неэффективности и потенциальным сбоям в процессе. Холодная ловушка играет не просто пассивную роль: она активно способствует поддержанию необходимых условий вакуума, обеспечивая плавное и эффективное протекание процесса сублимации.
По сути, холодная ловушка действует как буфер, предотвращая накопление водяного пара, который в противном случае может нарушить целостность вакуума и нарушить тонкий баланс, необходимый для успешной лиофилизации. Ее присутствие незаменимо, что подчеркивает сложную взаимосвязь между вакуумными условиями и конструкцией вспомогательного оборудования для достижения оптимальных результатов сушки.
Сопротивления при переносе водяного пара
Эффективному переносу водяного пара в процессе лиофилизации препятствуют несколько факторов, каждый из которых вносит свой вклад в общее сопротивление. К ним относятся сопротивление сухого продукта , сопротивление клеевой пробки , сопротивление трубопроводов сушильной камеры-холодной ловушки , сопротивление конденсации влаги в холодной ловушке и сопротивление холодильной системы . Среди них сопротивление сухого продукта выделяется как наиболее значительное, составляя существенные 80-90% от общего сопротивления массопереноса.
Сопротивление сухого продукта обусловлено, прежде всего, пористой структурой высушенного продукта, которая создает значительный барьер для выхода водяного пара. На это сопротивление влияют физические свойства материала, такие как пористость и площадь поверхности, которые могут сильно варьироваться в зависимости от рецептуры и условий сушки.
С другой стороны, устойчивость к образованию клеевых пробок обусловлена клеем, которым запечатываются флаконы с продуктом. Этот клей может образовывать полупроницаемый барьер, препятствующий прохождению водяного пара, особенно если он нанесен неравномерно или вступает в химическое взаимодействие с продуктом.
Трубопровод, соединяющий сушильную камеру с холодной ловушкой, также представляет собой сопротивление. Это связано с длиной и диаметром трубопровода, а также с наличием изгибов или препятствий, которые могут замедлить поток водяного пара. Правильная конструкция и обслуживание этого трубопровода имеют решающее значение для минимизации сопротивления и обеспечения эффективной транспортировки пара.
В самой холодной ловушке сопротивление конденсации является критическим фактором. Способность холодной ловушки эффективно конденсировать водяной пар зависит от ее температуры и площади поверхности. Если холодоуловитель недостаточно охлажден или площадь его поверхности недостаточна, он может стать узким местом, значительно увеличивая общее сопротивление.
Наконец, сопротивление системы охлаждения связано с ее способностью поддерживать необходимые низкие температуры в холодильной ловушке. Недостатки холодильной системы, такие как недостаточная мощность охлаждения или плохая изоляция, могут привести к увеличению сопротивления и повлиять на общую производительность процесса лиофилизации.
В итоге, несмотря на то, что на перенос водяного пара влияют различные сопротивления, сопротивление сухого продукта является наиболее значимым, что подчеркивает важность оптимизации рецептуры продукта и условий сушки для повышения общей эффективности процесса лиофилизации.
Влияние конструкции холодной ловушки на процесс лиофилизации
Последствия неконтролируемого вакуума
Неконтролируемый вакуум в сушильной камере может привести к целому каскаду пагубных последствий, ставящих под угрозу весь процесс лиофилизации. Вначале может произойти быстрое повышение температуры продукта, вызванное отсутствием стабилизирующего давления, которое обеспечивает контролируемый вакуум. Такой скачок температуры может быть особенно опасен для чувствительных материалов, потенциально приводя к разрушению или деградации продукта. Структурная целостность продукта находится под угрозой, поскольку неконтролируемая среда не может поддержать хрупкий баланс, необходимый для успешной сушки.
Более того, долговечность вакуумного насоса значительно снижается, если холодная ловушка перегружена. Холодная ловушка, предназначенная для конденсации водяного пара и защиты вакуумного насоса, может быть перегружена в условиях неконтролируемого вакуума. Такая перегрузка приводит к тому, что насос постоянно работает в условиях чрезмерной нагрузки, что приводит к ускоренному износу. В результате срок службы вакуумного насоса сокращается, что приводит к необходимости преждевременного технического обслуживания или замены и увеличивает эксплуатационные расходы.
Таким образом, последствия неконтролируемого вакуума выходят за рамки непосредственного нарушения технологического процесса и затрагивают долгосрочную долговечность оборудования и качество продукции. Таким образом, обеспечение точного контроля над вакуумными условиями является обязательным условием для поддержания целостности как процесса лиофилизации, так и соответствующего оборудования.
Требования к конструкции идеальной ловушки холода
Идеальная холодная ловушка должна быть тщательно спроектирована, чтобы эффективно справляться со всеми сложностями переноса водяного пара. Основное требование - способность облегчить перенос большого количества водяного пара, обеспечивая эффективное улавливание и конденсацию пара, образующегося в процессе лиофилизации. Эта способность имеет решающее значение для поддержания вакуумных условий, необходимых для сублимационной сушки.
Площадь поверхности охлаждающего змеевика - еще один критический фактор. Большая площадь поверхности обеспечивает более эффективный теплообмен, повышая способность ловушки конденсировать водяной пар. Этот аспект конструкции необходим для поддержания небольшой разницы температур между входом и выходом змеевика, что обеспечивает постоянное и эффективное охлаждение в течение всего процесса.

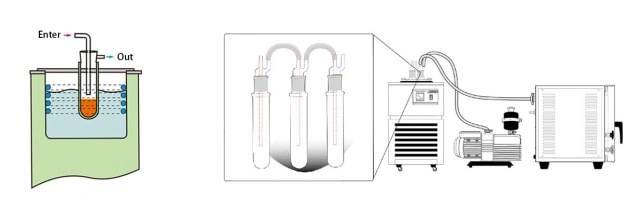

Правильное подключение к вакуумному насосу также имеет первостепенное значение. Холодная ловушка должна легко взаимодействовать с другим лабораторным оборудованием, включая вакуумные фланцы и различные типы соединений, чтобы предотвратить скопление газа. Такая бесшовная интеграция обеспечивает оптимальную работу вакуумного насоса, продлевая срок его службы и предотвращая сбои в процессе.
Кроме того, холодная ловушка должна быть совместима с различными типами охлаждающих жидкостей, такими как сухой лед или жидкий азот, для обеспечения различных диапазонов рабочих температур. Такая гибкость позволяет ловушке работать с более широким спектром химических веществ, что повышает ее универсальность в лабораторных условиях.
| Аспекты конструкции | Важность |
|---|---|
| Большой объем пропускания водяного пара | Обеспечивает эффективный захват и конденсацию водяного пара во время сублимации. |
| Достаточная площадь охлаждающего змеевика | Улучшает теплообмен, поддерживая небольшую разницу температур. |
| Правильное подключение вакуумного насоса | Предотвращает скопление газов, обеспечивая оптимальную работу насоса. |
| Совместимость с охлаждающими жидкостями | Обеспечивает гибкую работу в различных температурных диапазонах. |
Таким образом, идеальная конструкция холодильной ловушки должна обеспечивать баланс между этими важнейшими элементами, чтобы поддерживать сложные требования процесса лиофилизации, в конечном итоге повышая качество продукции и эффективность процесса.
