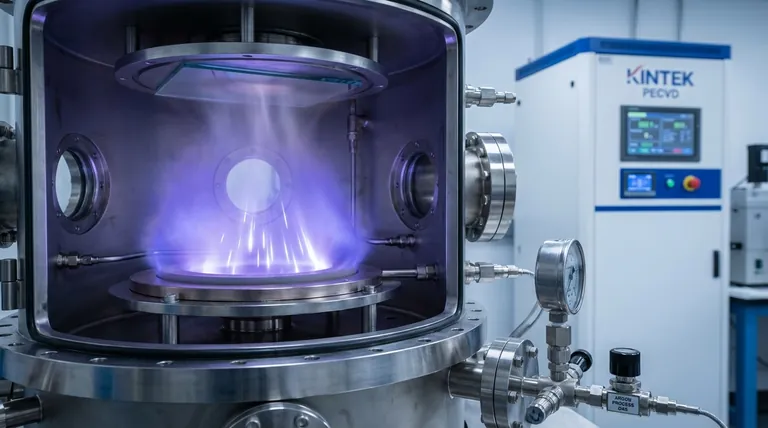

Почему аргоновый газ используется при распылении металла? Достижение высококачественных тонких пленок без загрязнений

Коротко говоря, аргон используется при распылении металлов, потому что он эффективно создает стабильную плазму нереактивных ионов. Эти тяжелые ионы аргона действуют как субатомный пескоструйный аппарат, ускоряясь к металлической мишени и физически выбивая атомы, которые затем осаждаются в виде тонкой пленки на подложку.

Основная причина доминирования аргона в распылении — это его идеальный баланс свойств: он химически инертен, предотвращая загрязнение; его атомная масса идеальна для эффективной передачи импульса для выбивания атомов металла; и он доступен и экономичен.

Фундаментальная роль газа в распылении

Чтобы понять, почему аргон является выбором по умолчанию, мы должны сначала понять, почему газ вообще необходим. Процесс распыления происходит внутри вакуумной камеры и полностью зависит от создания контролируемой плазменной среды.

Создание плазмы

Камера для распыления сначала откачивается до высокого вакуума для удаления загрязняющих веществ. Затем вводится небольшое, контролируемое количество технологического газа — обычно аргона.

Высокое напряжение подается между держателем подложки и исходным материалом (мишенью). Это электрическое поле заряжает газ, отрывая электроны от атомов газа и создавая светящуюся смесь положительных ионов и свободных электронов, известную как плазма.

Механизм ионной бомбардировки

Металлической мишени придается отрицательный электрический заряд (катод). Это приводит к тому, что положительно заряженные ионы газа в плазме принудительно ускоряются к мишени.

Они ударяются о поверхность мишени со значительной кинетической энергией, инициируя основное действие распыления.

Выбивание атомов мишени

Удар высокоэнергетического иона передает импульс атомам в кристаллической решетке поверхности мишени. Это чисто физический процесс, очень похожий на удар бильярдного шара по стойке бильярдных шаров.

Если передача импульса достаточна, она выбьет, или «распылит», атомы из мишени. Эти выбитые атомы металла перемещаются через камеру низкого давления и оседают на подложке, слой за слоем образуя тонкую пленку.

Почему аргон является отраслевым стандартом

Хотя могут использоваться и другие газы, аргон обладает уникальной комбинацией характеристик, которые делают его оптимальным выбором для подавляющего большинства применений распыления.

Химическая инертность

Аргон — это благородный газ. Он химически инертен, что означает, что он не будет реагировать с металлической мишенью, растущей пленкой или любыми компонентами в вакуумной камере.

Эта инертность критически важна для физического осаждения из паровой фазы (PVD), поскольку она обеспечивает чистоту осажденной пленки. Конечный материал состоит только из материала мишени, а не из непреднамеренного соединения.

Оптимальная атомная масса

Эффективное распыление — это игра передачи импульса. Аргон с атомной массой около 40 а.е.м. находится в идеальном диапазоне.

Он достаточно тяжел, чтобы эффективно выбивать атомы из большинства обычно распыляемых металлов (например, алюминия, меди, титана, хрома). Более легкие газы, такие как гелий (4 а.е.м.), имеют очень низкий коэффициент распыления, потому что они имеют тенденцию отскакивать от более тяжелых атомов металла с небольшой передачей импульса.

Высокий коэффициент распыления

Коэффициент распыления — это мера того, сколько атомов мишени выбивается на один падающий ион. Комбинация хорошего соответствия массы аргона и его способности легко ионизироваться приводит к высокому, эффективному коэффициенту распыления для большинства материалов.

Это напрямую приводит к более высоким скоростям осаждения, что делает производственные процессы более экономичными и своевременными.

Доступность и экономичность

Аргон является третьим по распространенности газом в атмосфере Земли (~1%). Это делает его гораздо более распространенным и значительно менее дорогим в производстве и очистке, чем другие подходящие благородные газы, такие как криптон (Kr) или ксенон (Xe).

Понимание компромиссов и альтернатив

Хотя аргон является стандартом, другие газы используются в конкретных ситуациях, когда требуются их уникальные свойства. Понимание этих альтернатив подчеркивает, почему аргон является выбором по умолчанию.

Более тяжелые газы: криптон и ксенон

Криптон (~84 а.е.м.) и ксенон (~131 а.е.м.) намного тяжелее аргона. Они могут обеспечить еще более высокие коэффициенты распыления, особенно для очень тяжелых материалов мишени, таких как золото или платина.

Однако они на порядки реже и дороже. Они также могут вызывать более высокое сжимающее напряжение в пленке из-за более сильного «наклепа» и имеют более высокую тенденцию к внедрению в пленку.

Более легкие газы: гелий и неон

Гелий (He) и неон (Ne) обычно являются плохим выбором для распыления, потому что их низкая масса приводит к неэффективной передаче импульса и очень низким коэффициентам распыления. Они почти никогда не используются для стандартного осаждения металлов.

Реактивные газы: азот и кислород

Иногда целью является не осаждение чистого металла, а соединения. При реактивном распылении реактивный газ, такой как азот (N₂) или кислород (O₂), намеренно смешивается с аргоном.

Аргон по-прежнему выполняет основное действие распыления, но реактивный газ соединяется с распыленными атомами металла в полете или на поверхности подложки. Это позволяет создавать керамические пленки, такие как нитрид титана (TiN) для твердых покрытий или диоксид кремния (SiO₂) для оптики.

Правильный выбор для вашей цели

Выбор технологического газа имеет основополагающее значение для контроля результата осаждения. Ваше решение должно основываться на желаемых свойствах пленки и экономических реалиях.

• Если ваша основная цель — экономичное осаждение чистого металла: Аргон является бесспорным стандартным выбором благодаря его идеальному балансу инертности, эффективности распыления и низкой стоимости.
• Если ваша основная цель — максимизация скорости осаждения очень тяжелого элемента (например, золота): Можно рассмотреть криптон или ксенон, но вы должны учитывать значительно более высокую стоимость газа и потенциальное напряжение в пленке.
• Если ваша основная цель — создание керамической составной пленки (например, оксида или нитрида): Для реактивного распыления необходима точно контролируемая смесь аргона и реактивного газа (например, O₂ или N₂).

В конечном итоге, понимание роли технологического газа является первым шагом к освоению контроля над составом, качеством и производительностью вашей тонкой пленки.

Сводная таблица:

Свойство	Почему это важно для распыления
Химическая инертность	Предотвращает загрязнение, обеспечивая чистые металлические пленки.
Оптимальная атомная масса (~40 а.е.м.)	Эффективно передает импульс для выбивания атомов мишени.
Высокий коэффициент распыления	Максимизирует скорость осаждения для экономичного производства.
Доступность и стоимость	Легкодоступен и экономичен для промышленного использования.
