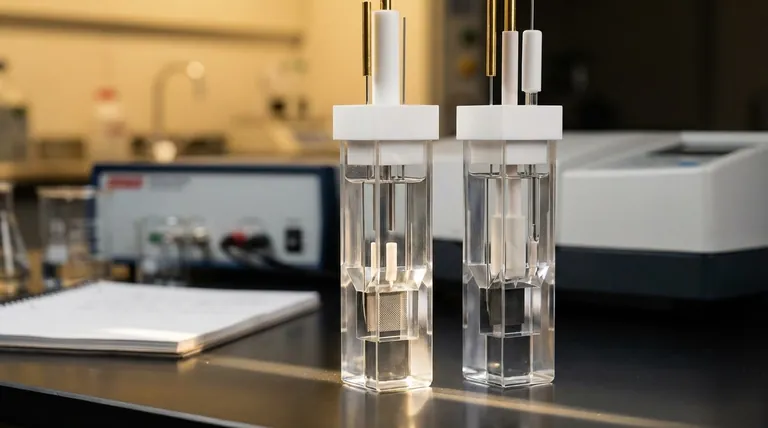

Какие типы и размеры электродов обычно используются в тонкослойной спектроэлектрохимической ячейке? Стандартная установка для точного анализа

Для стандартной тонкослойной спектроэлектрохимической ячейки типичная конфигурация включает трехэлектродную систему, разработанную для размещения в небольшой, оптически прозрачной кювете. Эта установка состоит из хлорсеребряного электрода сравнения (диаметр 3,8 мм), платинового вспомогательного электрода (диаметр 0,5 мм) и платинового рабочего электрода в виде сетки размером 6x7 мм.

Конкретные типы и размеры этих электродов не случайны; они спроектированы для точного функционирования в ограниченном, тонкослойном объеме ячейки, что позволяет одновременно осуществлять электрохимический контроль и спектроскопическое измерение аналита.

Стандартная трехэлектродная конфигурация

Понимание роли каждого электрода является основополагающим для успешного проведения спектроэлектрохимических экспериментов. Каждый компонент выбирается исходя из его специфических свойств и способности функционировать в рамках физических ограничений ячейки.

Рабочий электрод: Место реакции

Рабочий электрод – это место, где происходит интересующая электрохимическая реакция. Для этой цели обычно используется платиновая сетка (6x7 мм).

Конструкция сетки обеспечивает большую площадь поверхности для реакции, оставаясь при этом достаточно прозрачной для прохождения светового луча, что крайне важно для одновременного спектроскопического анализа.

Электрод сравнения: Стабильный потенциальный якорь

Электрод сравнения обеспечивает стабильный, постоянный потенциал, относительно которого измеряется и контролируется потенциал рабочего электрода.

Серебряно-хлоридный (Ag/AgCl) электрод диаметром 3,8 мм является распространенным выбором благодаря его стабильности в водных и неводных системах, для которых предназначены эти ячейки.

Вспомогательный электрод: Балансировщик тока

Вспомогательный электрод, также известный как противоэлектрод, замыкает электрическую цепь. Он пропускает ток, равный и противоположный току, протекающему через рабочий электрод.

Тонкая платиновая проволока (диаметр 0,5 мм) используется потому, что она химически инертна и не будет мешать основной реакции, изучаемой на рабочем электроде.

Понимание конструктивных ограничений ячейки

Размеры электродов продиктованы физической конструкцией самой ячейки, которая оптимизирована для тонкослойной электрохимии.

Размер "тонкого слоя"

Основой конструкции является камера для образцов, которая имеет точные размеры щели: 10 x 8 x 0,5 мм или 10 x 8 x 1,0 мм. Этот узкий зазор создает "тонкий слой" электролита.

Такая конструкция гарантирует, что весь объем образца может быть быстро и равномерно электролизован, что является ключевым требованием для многих спектроэлектрохимических методов.

Материал и оптические свойства

Корпус ячейки изготовлен из цельного полированного кварца, который прозрачен со всех четырех сторон. Это позволяет световому лучу спектрофотометра проходить через ячейку без препятствий.

Крышка обычно изготавливается из политетрафторэтилена (ПТФЭ), материала, известного своей превосходной химической стойкостью, что предотвращает загрязнение и реакцию с широким спектром растворителей и электролитов.

Распространенные ошибки и протоколы обслуживания

Правильное обращение и обслуживание имеют решающее значение для обеспечения точности данных и продления срока службы ячейки и ее компонентов.

Предотвращение загрязнения и повреждений

Загрязняющие вещества, такие как пыль, могут значительно повлиять на результаты в таком малом объеме. Всегда работайте в чистой среде и держите ячейку закрытой, когда она не используется.

Избегайте применения чрезмерно высокого напряжения, которое может вызвать нежелательные побочные реакции, разложение электролита или необратимое повреждение электродов.

Правильная очистка и хранение

После эксперимента немедленно отключите источник питания, прежде чем отсоединять ячейку. Опорожните электролит и несколько раз промойте ячейку и электроды дистиллированной водой или соответствующим растворителем.

Убедитесь, что все компоненты полностью сухие, прежде чем хранить их в чистом, сухом месте. Для длительного хранения удалите электролит и герметизируйте ячейку, чтобы защитить ее от влаги и пыли.

Хрупкость кварцевого корпуса

Кварцевый корпус ячейки хрупок, и с ним следует обращаться с особой осторожностью. Одно падение или удар может легко разбить его, сделав весь аппарат непригодным для использования.

Правильный выбор для вашей цели

Ваши экспериментальные приоритеты будут определять, как вы будете обращаться и обслуживать вашу спектроэлектрохимическую ячейку.

• Если ваша основная цель — получение надежных данных: Тщательная очистка и соблюдение операционных протоколов имеют первостепенное значение для предотвращения загрязнения и обеспечения воспроизводимых результатов.
• Если ваша основная цель — долговечность оборудования: Уделите особое внимание бережному обращению с хрупкой кварцевой ячейкой и соблюдайте правильные процедуры сушки и хранения электродов после эксперимента.
• Если ваша основная цель — экспериментальная безопасность: Всегда используйте соответствующие защитные средства при работе с коррозионными электролитами и дважды проверяйте полярность электродов, чтобы предотвратить электрические опасности.

Освоение функций и ухода за этими интегрированными компонентами является ключом к успешному спектроэлектрохимическому анализу.

Сводная таблица:

Тип электрода	Типичный материал	Стандартный размер / измерение	Ключевая функция
Рабочий электрод	Платиновая сетка	6 мм x 7 мм	Место электрохимической реакции, большая площадь поверхности, оптически прозрачный
Электрод сравнения	Серебро/хлорид серебра (Ag/AgCl)	Диаметр 3,8 мм	Обеспечивает стабильный потенциал сравнения
Вспомогательный электрод	Платиновая проволока	Диаметр 0,5 мм	Замыкает цепь, пропускает равный/противоположный ток
