По своей сути, корпус электролитической ячейки H-типа изготавливается из высокоборосиликатного стекла. Крышка представляет собой более сложную многокомпонентную конструкцию, включающую внутренний сердечник из ПТФЭ (политетрафторэтилена), который непосредственно контактирует с внутренней средой, и внешнюю уплотнительную крышку из ПОМ (полиоксиметилена) для механической прочности.
Выбор этих материалов не случаен; это преднамеренный инженерный выбор для достижения критического баланса между химической инертностью, термической стабильностью и надежным уплотнением, что является необходимым для проведения точных и воспроизводимых электрохимических экспериментов.
Анатомия ячейки H-типа
"H"-образная форма ячейки является основополагающей для ее функционирования. Она физически разделяет ячейку на две отдельные камеры: одну для анода и одну для катода.
Стеклянный корпус
Основной корпус ячейки почти повсеместно изготавливается из высокоборосиликатного стекла. Эта конструкция позволяет использовать сменную ионообменную мембрану между двумя камерами.
Такое разделение гарантирует, что реакции на каждом электроде могут протекать независимо, без взаимного влияния продуктов, при этом обеспечивая необходимый перенос ионов.
Многокомпонентная крышка
Крышка спроектирована для обеспечения эффективного уплотнения. Она использует конструкцию с внешней резьбой, состоящую из нескольких материалов, работающих согласованно.
Внутренний сердечник крышки изготовлен из ПТФЭ. Это компонент, который контактирует с электролитом и любыми парами, обеспечивая химически инертный барьер.
Внешняя крышка и накидная гайка изготовлены из ПОМ. Эти детали обеспечивают жесткость и механическую силу, необходимые для затягивания крышки и создания надежного уплотнения вокруг отверстий ячейки.
Почему выбраны именно эти материалы
Каждый материал служит определенной цели, используя свои уникальные свойства для повышения общей производительности и надежности ячейки.
Высокоборосиликатное стекло: для прозрачности и стабильности
Этот тип стекла является стандартом для высокопроизводительного лабораторного оборудования. Его основные преимущества — отличная химическая стабильность и устойчивость к широкому спектру веществ.
Оно также обладает высокой термостойкостью и, что крайне важно, оптической прозрачностью, позволяя исследователям визуально контролировать эксперимент.
ПТФЭ (тефлон): идеальный инертный барьер
ПТФЭ известен своей исключительной коррозионной стойкостью. Он инертен практически ко всем химическим веществам, что делает его идеальным материалом для формирования основного уплотнения против электролита.
Используя ПТФЭ для внутреннего сердечника крышки, ячейка гарантирует, что никакой реактивный материал не нарушит эксперимент и не приведет к деградации оборудования.
ПОМ (полиоксиметилен): для механической прочности
Хотя ПТФЭ химически стоек, это относительно мягкий материал. ПОМ, конструкционный пластик, обеспечивает жесткость и структурную прочность, необходимые для винтового механизма.
Это позволяет пользователю приложить достаточный крутящий момент к крышке, сжимая внутренний сердечник из ПТФЭ для формирования плотного, надежного уплотнения без риска срыва резьбы или растрескивания компонента.
Понимание компромиссов и альтернатив
Хотя комбинация стекло/ПТФЭ/ПОМ является наиболее распространенной, понимание ее ограничений и альтернатив является ключом к правильному экспериментальному проектированию.
Стеклянные против полностью ПТФЭ-ячеек
Для экспериментов с чрезвычайно агрессивными реагентами, которые могут травить стекло (например, плавиковая кислота), может потребоваться альтернативный корпус ячейки, полностью изготовленный из ПТФЭ.
Компромисс здесь очевиден: вы получаете превосходную химическую стойкость ценой оптической прозрачности, которую обеспечивает стеклянный корпус.
Важность уплотнения
Эффективность всей системы зависит от целостности многокомпонентного уплотнения. Чрезмерное затягивание крышки из ПОМ может повредить резьбу или стеклянный корпус.
Аналогично, деградация сердечника из ПТФЭ может привести к утечкам, попаданию загрязняющих веществ или вытеканию электролита, что аннулирует результаты эксперимента.
Чистота превыше всего
Выбор химически инертных материалов подчеркивает более широкий принцип в электрохимии: избегание загрязнения. Это относится и к используемым химическим веществам, которые должны быть приготовлены с использованием реагентов высокой чистоты и деионизированной воды, чтобы предотвратить вмешательство примесей в реакции.
Правильный выбор для вашего эксперимента
Ваши экспериментальные цели должны определять выбор материалов.
- Если ваша основная задача — общая электрохимия со стандартными водными или органическими электролитами: Корпус из высокоборосиликатного стекла с крышкой из ПТФЭ/ПОМ является идеальной и наиболее распространенной конфигурацией.
- Если вы работаете с высокоагрессивными или травильными для стекла реагентами: Вы должны использовать ячейку, полностью изготовленную из ПТФЭ, чтобы обеспечить химическую совместимость и предотвратить выход оборудования из строя.
- Если поддержание идеально герметичной, бескислородной среды является вашим приоритетом: Тщательно проверяйте целостность сердечника из ПТФЭ и резьбы винта из ПОМ перед каждым экспериментом, так как это уплотнение является вашим наиболее критическим компонентом.
В конечном итоге, понимание функции каждого материала позволяет вам точно и уверенно контролировать экспериментальные переменные.
Сводная таблица:
| Компонент | Основной материал | Ключевое свойство |
|---|---|---|
| Корпус ячейки | Высокоборосиликатное стекло | Химическая стабильность и оптическая прозрачность |
| Внутренний сердечник крышки | ПТФЭ (тефлон) | Превосходная химическая инертность |
| Внешняя крышка/гайка | ПОМ | Механическая прочность и жесткость |
Готовы достичь точных и надежных электрохимических результатов?
Материалы вашей ячейки H-типа критически важны для успеха эксперимента. В KINTEK мы специализируемся на высококачественном лабораторном оборудовании, включая электролитические ячейки, изготовленные из оптимальных материалов для вашего конкретного применения — будь то стандартное высокоборосиликатное стекло или специализированный ПТФЭ для высококоррозионных сред.
Позвольте нам помочь вам выбрать идеальное оборудование для нужд вашей лаборатории. Свяжитесь с нашими экспертами сегодня, чтобы обсудить ваши требования и убедиться, что ваши эксперименты построены на основе качества и надежности.

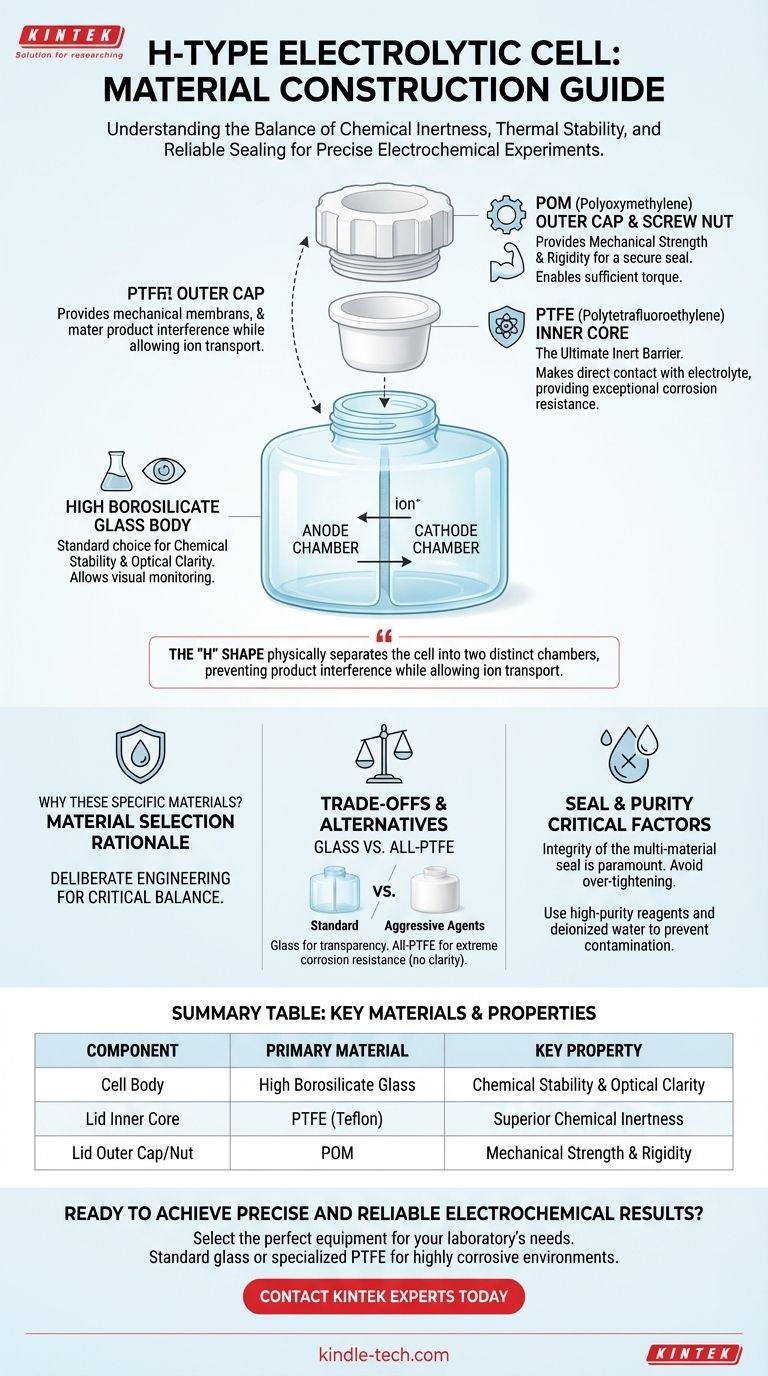

Визуальное руководство
