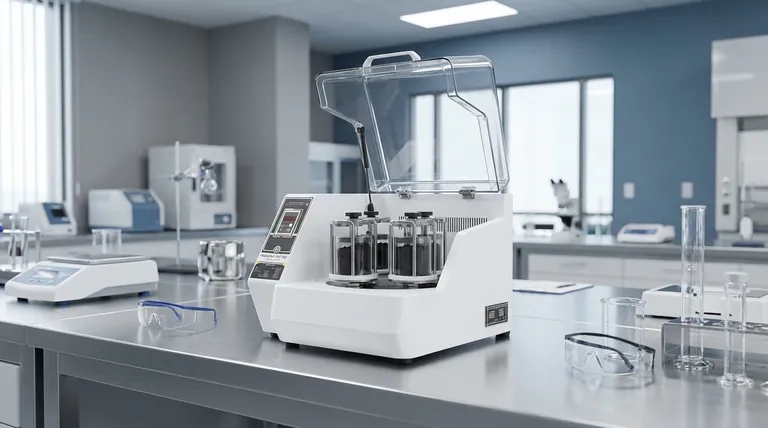

По своей сути планетарная шаровая мельница работает за счет сочетания двух мощных вращательных движений для генерации огромной энергии измельчения. Машина состоит из измельчающих чаш, называемых «планетами», которые установлены на большем вращающемся диске, «солнечном колесе». Когда солнечное колесо вращается в одном направлении, измельчающие чаши вращаются вокруг своих осей в противоположном направлении, создавая уникальный профиль силы, который значительно ускоряет движение измельчающей среды внутри.
Ключом к эффективности планетарной шаровой мельницы является ее наложенное движение. Это противовращение генерирует экстремальные центробежные силы и силы Кориолиса, которые измельчают материал гораздо быстрее и тоньше, чем это могла бы сделать простая одновальная барабанная мельница.
Деконструкция планетарного движения
Чтобы понять принцип работы, мы должны сначала визуализировать его основные компоненты и их синхронизированное движение.
Солнечное колесо: Центральный привод
Солнечное колесо — это большой основной поворотный стол, на котором построена вся система. Его вращение обеспечивает первый уровень движения, перемещая измельчающие чаши вокруг центральной оси.
Планеты: Противовращающиеся измельчающие чаши
Эксцентрично на солнечном колесе установлены одна или несколько измельчающих чаш. Когда солнечное колесо вращается, зубчатая система заставляет эти чаши вращаться вокруг своих осей в противоположном направлении. Это противовращение является определяющей особенностью «планетарной» конструкции.
Измельчающая среда: Рабочие лошадки
Внутри каждой чаши находится измельчающая среда — обычно твердые керамические или стальные шары — вместе с образцом материала, который необходимо измельчить. Эти шары являются инструментами, которые выполняют измельчение посредством высокоэнергетических столкновений.
Физика высокоэнергетического измельчения
Планетарная конструкция не случайна; она спроектирована для использования определенных физических сил для максимизации эффективности измельчения. Это отличает ее от более простых методов измельчения.
Помимо простого перекатывания
В стандартной барабанной шаровой мельнице вращение просто поднимает шары и позволяет им падать под действием силы тяжести, создавая удары. Вращение планетарной мельницы создает мощную центробежную силу, которая прижимает шары и материал к дальней стенке чаши с силой, во много раз превышающей силу тяжести.
Секретный ингредиент: Эффект Кориолиса
Поскольку шары движутся внутри вращающейся чаши, которая сама вращается на солнечном колесе, они подвергаются мощному эффекту Кориолиса. Эта сила заставляет шары двигаться по сложным, дугообразным траекториям, скользя по стенке чаши, а затем отрываясь и летая по внутренней части чаши с высокой скоростью.
Сочетание удара и трения
Этот процесс приводит к одновременному действию двух различных механизмов измельчения. Высокоэнергетический удар происходит, когда шары пролетают по чаше и врезаются в материал. Интенсивное трение возникает, когда шары прижимаются и трутся о материал и стенку чаши под действием огромных сил.
Понимание компромиссов
Несмотря на свою мощность, планетарная шаровая мельница не является универсальным решением для каждой задачи измельчения. Понимание ее преимуществ и недостатков имеет решающее значение для правильного применения.
Энергия и скорость: Планетарное преимущество
Основным преимуществом является значительное увеличение энергии и скорости измельчения. Планетарные мельницы могут достигать размеров частиц до субмикронного или даже нанометрового масштаба, что часто невозможно с помощью стандартных мельниц.
Выделение тепла: Важное соображение
Интенсивное трение и энергия удара неизбежно генерируют значительное тепло. Это может быть серьезной проблемой для термочувствительных материалов, потенциально приводящей к деградации образца или нежелательным фазовым изменениям. Многие процессы требуют охлаждения или запрограммированных пауз в измельчении.
Сложность и производительность
Планетарные мельницы механически сложнее стандартных барабанных мельниц. Хотя они идеально подходят для лабораторных исследований и производства ценных тонких порошков, размер их чаш ограничивает объем партии. Для крупномасштабного промышленного измельчения менее требовательных материалов часто более экономична простая, высокопроизводительная барабанная мельница.
Как применить это к вашему процессу измельчения
Выбор параметров напрямую контролирует силы внутри чаши. Понимая принципы, вы можете адаптировать процесс к вашему конкретному материалу и желаемому результату.
- Если ваша основная цель — достижение наименьшего возможного размера частиц: Максимизируйте скорость вращения и используйте меньшие, более плотные измельчающие среды для увеличения частоты и энергии столкновений.
- Если ваша основная цель — обработка термочувствительных материалов: Используйте более низкие скорости, вводите запрограммированные паузы для охлаждения или используйте специализированные чаши для измельчения с водяным охлаждением.
- Если ваша основная цель — избежать загрязнения образца: Убедитесь, что ваши измельчающие чаши и среда изготовлены из материала, более твердого и инертного, чем ваш образец (например, карбид вольфрама, нитрид кремния или диоксид циркония).
Освоив эти переменные, вы сможете использовать сложные силы планетарной шаровой мельницы для достижения точных и воспроизводимых результатов.
Сводная таблица:
| Ключевой компонент | Функция | Влияние на измельчение |
|---|---|---|
| Солнечное колесо | Вращает основной диск, несущий измельчающие чаши | Обеспечивает основное вращательное движение |
| Измельчающие чаши (планеты) | Противовращаются вокруг своих осей | Создает высокие центробежные силы и силы Кориолиса |
| Измельчающая среда | Шары внутри чаш, которые сталкиваются с материалом | Выполняет измельчение посредством удара и трения |
| Скорость вращения | Контролирует интенсивность движения | Более высокая скорость = более мелкие частицы, но больше тепла |
